Детали продукта
Место происхождения: Китай
Фирменное наименование: zmsh
Сертификация: ROHS
Номер модели: GaN-НА-SIC
Условия оплаты и доставки
Количество мин заказа: 1pcs
Цена: by case

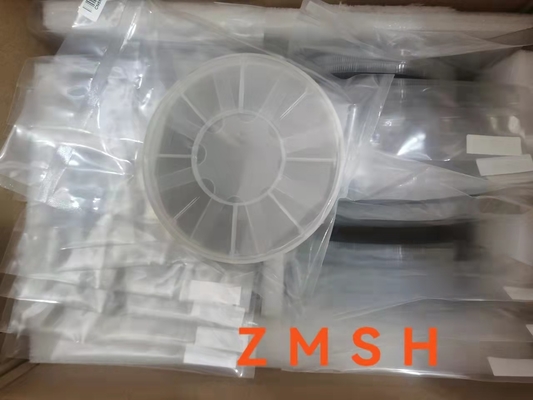

Упаковывая детали: одиночный случай вафли в комнате чистки 100 рангов
Время доставки: 2-4weeks
Условия оплаты: L/C, T/T
Поставка способности: 10PCS/month
Материал: |
GaN-на-Sic |
индустрия: |
Вафля полупроводника, СИД |
применение: |
полупроводниковое устройство, вафля LD, вафля СИД, детектор исследователя, лазер, |
Тип: |
вафли epi |
Подгонянный: |
ОК |
Размер: |
общее 2inchx0.35mmt |
Толщина: |
350±50um |
Слой: |
1-25UM |
Плотность дислокации: |
<1e7cm-2> |
Материал: |
GaN-на-Sic |
индустрия: |
Вафля полупроводника, СИД |
применение: |
полупроводниковое устройство, вафля LD, вафля СИД, детектор исследователя, лазер, |
Тип: |
вафли epi |
Подгонянный: |
ОК |
Размер: |
общее 2inchx0.35mmt |
Толщина: |
350±50um |
Слой: |
1-25UM |
Плотность дислокации: |
<1e7cm-2> |

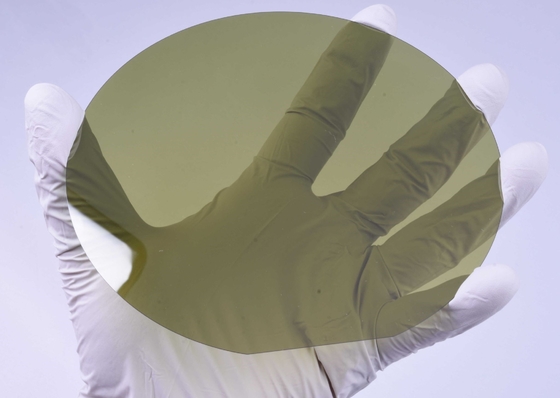

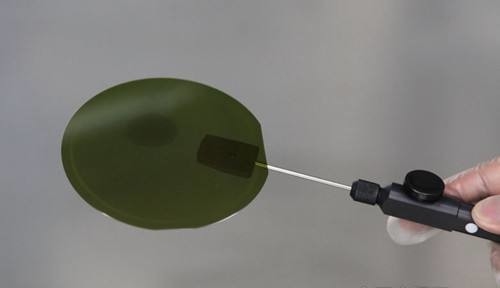

вафли слоя GaN-НА-Si EPI вафель слоя 4inch 6inch GaN-НА-SiC EPI
Около GaN-на-GaN особенности GaN-на-SIC введите
Вафля GaN эпитаксиальная: Согласно различным субстратам, она главным образом разделена в 4 типа: GaN-на-Si, GaN-на-SiC, GaN-на-сапфир, и GaN-на-GaN.
GaN-на-Si: Настоящий выход продукции индустрии низок, но огромный потенциал для снижения себестоимости: потому что Si самый зрелый, самый свободный от дефект, и самый недорогой материал субстрата; в то же время, Si можно расширить к fabs вафли 8 дюймов, уменьшает цену производства, так, что цена вафли будет только один процент этого из основания SiC; темпы роста Si 200 к 300 раз этому из материала SiC кристаллического, и соответствуя сказочная разница в обесценивания и энергопотребления оборудования в цене, вафли etc. GaN-на-Si эпитаксиальные главным образом использованы в изготовлении электронных устройств силы, и техническая тенденция оптимизировать широкомасштабную технологию эпитаксии.
GaN-на-SiC: Совмещающ превосходную термальную проводимость SiC с плотностью наивысшей мощности и малопотертыми возможностями GaN, соответствующий материал для RF. Ограниченный субстратом SiC, настоящий размер все еще ограничен до 4 дюйма и 6 дюймов, и 8 дюймов не были повышены. Эпитаксиальные вафли GaN-на-SiC главным образом использованы для того чтобы изготовить приборы радиочастоты микроволны.
GaN-на-сапфир: Главным образом использованный в рынке СИД, размер основного направления 4 дюйма, и удельный вес на рынке обломоков СИД GaN на субстратах сапфира достигал больше чем 90%.
GaN-на-GaN: Рынок главной программы GaN используя однородные субстраты голубые/зеленые лазеры, которые использованы в дисплее лазера, хранении лазера, освещении лазера и других полях.
Дизайн и изготовлять прибора GaN: Приборы GaN разделены в приборы радиочастоты и электронные устройства силы. Продукты прибора радиочастоты включают PA, LNA, переключатели, MMICs, etc., которые ориентированы на спутник базовой станции, радиолокатор и другие рынки; продукты электронного устройства силы включают SBD, FET normally-off. , Нормальн-на FET, FET Cascode и других продуктах для беспроводной поручать, переключателя мощности, конверта отслеживая, инвертора, конвертера и других рынков.
Согласно процессу, оно разделено в 2 категории: Процесс радиочастоты HEMT, HBT и SBD, процесс электронного устройства силы PowerFET.
Применения
Спецификации для GaN-на-GaN субстратов для каждой ранга
|
4-6» GaN ON-SIC |
Деталь | Тип: N типа SIC |
Размер размеров | ± 0.5mm Ф 100.0mm |
Толщина субстрата | 350 µm ± 30 |
Ориентация субстрата | C-ось 4°off (0001) |
Польский | DSP |
Ра | <0> |
Структура Epilyaer | 0.5um pGaN/20um iGaN/2um nGaN/FS-GaN |
Epi thickness/STD | 1~25um/<3> |
Шершавость | <0> |
Плотность Discolation | <1x107cm-2> |
концентрация несущей pGaN | >1E17CM-3; |
концентрация несущей iGaN | > 1E17CM-3; |
концентрация несущей nGaN | >1E17CM-3; |
Годная к употреблению область | P level>90%; R level>80%: Dlevel>70% (исключение дефектов края и макроса) |
Наши обслуживания
1. Изготовление и надувательство фабрики сразу.
2. Быстро, точные цитаты.
3. Ответьте к вам не позднее 24 рабочие часы.
4. ODM: Подгонянный дизайн доступен.
5. Скорость и драгоценная доставка.
вопросы и ответы
Q: Там любые запас или стандартный продукт?
: Да, общий размер как нормальный размер like2inch 0.3mm всегда в запасах.
Q: Как о политике образцов?
: к сожалению, но предложите что вы может купить некоторый размер 10x10mm назад для теста во первых.
Q: Если я сделайте заказ заказ теперь, то сколько времени он был бы прежде чем я получил доставку?
: нормальный размер в запасе в 1weeks можно выразить после оплаты.
и наше условие оплаты депозит 50% и левые перед доставкой.
