GaN-НА-кремний вафли нитрида галлия 300mm для СИД силы микро-

8INCH 12INCH 6INCH GAN-ON-SI EPI-WAFERS ДЛЯ ДЛЯ применения RF СИЛЫ ВЕДОМОГО Микро

8inch 100mm 150mm 200mm 300mm GAN-ON-SI EPI-WAFERS для применения силы

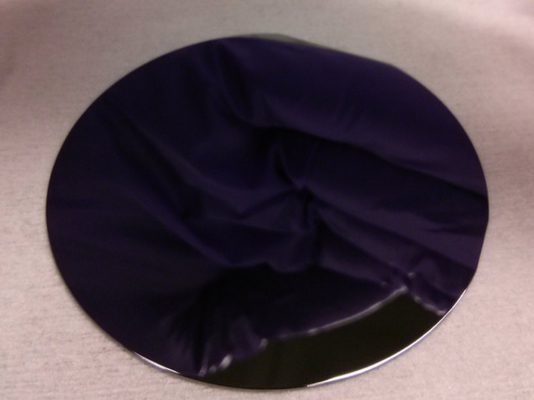

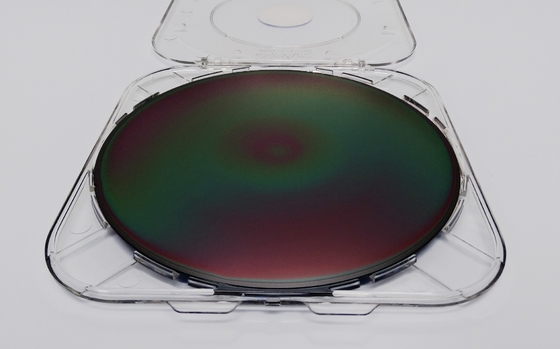

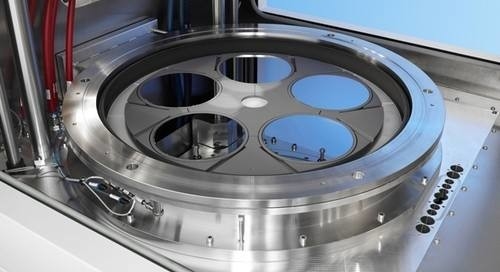

Вафля GaN эпитаксиальная (GaN EPI на кремнии)
ZMSH агент эпитаксиальных вафель GaN-на-Si в Shanghia. Нитрид галлия (GaN) широко был использован в приборах силы и голубых светоизлучающих диодах должных к своему широкому перепаду энергии.

Введение
Растущая потребность для энергосберегающего и выдвижений в информации и системах коммуникаций. Для того чтобы отвечать эти потребностямы, мы начинали широкий-bandgap субстрат полупроводника с нитридом галлия (GaN) как материал полупроводника следующего поколени.
Концепция: Путем расти фильмы одно-Кристл GaN тонкие на субстратах кремния, мы можем произвести большие, недорогие субстраты полупроводника для приборов следующего поколени

.
Цель: Для бытовых техник: switchgears и инверторы с пробивными напряжениями в сотнях. Для базовых станций мобильного телефона: наивысшая мощность и высокочастотные транзисторы.
Преимущества: Наши субстраты кремния дешевле вырасти GaN чем другие субстраты кремниевого карбида или сапфира, и мы можем обеспечить приборы GaN портняжничанные к требованиям клиента.

Словарь
широкий зазор диапазона
Зазор диапазона ссылается на поле энергии сформированное лентообразной структурой в кристалле который не содержит электроны (материалы полупроводника с зазором диапазона более большим чем кремний часто названы широкие полупроводники зазора диапазона). Широкий-bandgap материал с хорошей оптически прозрачностью и высоким напряжением тока пробоя электрическим разрядом

Гетеропереход
стог различных материалов. Вообще говоря, в поле полупроводника, относительно штабелированы тонкие фильмы материалов полупроводника с различными составами. В случае смешанных кристаллов, получены гетеропереходы с атомно ровными интерфейсами и хорошие свойства интерфейса. Должный к этим интерфейсам, создан слой двухмерного электронного газа с высокой подвижностью электрона

Техническая характеристика изделия

Детали                                                       Значения/объем

Субстрат                                                           Si

Диаметр вафли                        100mm, 150mm, 200mm, 300mm

Толщина эпислоя                                   2-7 μm

Смычок вафли<30>

                                   Поверхностное словотолкование                    RMS<0>

Барьер                                        AlXGa1-XN, 0

Слой крышки                      На месте грех или GaN (D-режим); p-GaN (E-режим)

Плотность 2DEG                       >9E12/cm2 (20nm Al0.25GaN, 150mm)

Подвижность электрона              cm2 >1800 /Vs (20nm Al0.25GaN, 150mm)



Мы предназначены к обеспечивать высококачественные epiwafers GaN для силы электронной, RF и ВЕДОМЫХ Микро применений.



История • Основанный в 2012 как чистая epi-плавильня вафель GaN

Технология • Запатентованное инженерство субстрата заволакивания технологии, дизайн буфера, активный регион

оптимизирование для высококачественного, плоских и треснуть свободные epi-структуры.



• Члены команды все ядра технические имеют многолетний опыт 10+ в GaN

Емкость

• чистая комната 1000 класса 3300m2

• 200k ПК/год для epiwafers 150mm GaN

Продукт

Разнообразие

• GaN-на-Si (до 300mm)

• GaN-на-SiC (до 150mm)

• GaN-on-HR_Si (до 200mm)

• GaN-на-сапфир (до 150mm)

• GaN-на-GaN

IP & качество • патент, который ~400 хранят в Китае, США, Японии etc.

с >100 подарил

• Лицензия ~80 патентов от imec

• ISO9001: сертификат 2015 для дизайна и

изготовление материала epi GaN



вопросы и ответы:



Q: Что ваше MOQ?

: (1) для инвентаря, MOQ 1pcs.

(2) для подгонянных продуктов, MOQ 5pcs вверх.



Q: Что путь доставки и цены?

: (1) мы признаваем DHL, Federal Express, EMS etc.

(2) если вы имеете ваш собственный срочный счет, то оно большие. Если не, мы смогли помочь вам грузить их.

Перевозка в соответствии с фактическим поселением.



Q: Что срок поставки?

Для инвентаря: доставка 5 трудодней после того как вы делаете заказ заказ.

Для подгонянных продуктов: доставка 2 или 3 недели после того как вы делаете заказ заказ.



Q: Вы имеете стандартные продукты?

: Наши стандартные продукты в stock.as как 4inch 0.65mm, 0.5mm отполированная вафля.

Q: Как оплатить?

: 50%deposit, выведенное перед доставкой T/T,

Q: Могу я подгонять продукты основанные на моей потребности?

: Да, мы можем подгонять материал, спецификации и оптически покрытие для ваше оптически

компоненты основанные на ваших потребностях.
