Детали продукта
Место происхождения: КИТАЙ
Фирменное наименование: zmsh
Номер модели: GaN-001
Условия оплаты и доставки
Количество мин заказа: 1pcs
Цена: by case
Упаковывая детали: одиночный случай вафли в комнате чистки 100 рангов
Время доставки: 2-4векс
Условия оплаты: Л/К, Т/Т
Поставка способности: 10PCS/Month
Материал: |
Кристалл GaN одиночный |
Промышленность: |
Вафля полупроводника, СИД |
Применение: |
полупроводниковое устройство, вафля LD, вафля СИД, детектор исследователя, лазер, |
Тип: |
HVPE и шаблон |
Подгонянный: |
ОК |
Размер: |
общее 2inchx0.35mmt |
Материал: |
Кристалл GaN одиночный |
Промышленность: |
Вафля полупроводника, СИД |
Применение: |
полупроводниковое устройство, вафля LD, вафля СИД, детектор исследователя, лазер, |
Тип: |
HVPE и шаблон |
Подгонянный: |
ОК |
Размер: |
общее 2inchx0.35mmt |

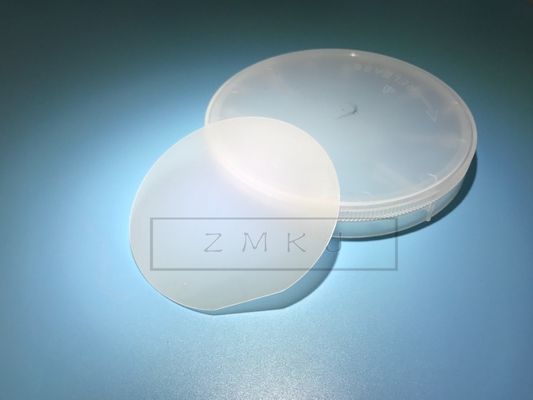

вафля GaN нитрида галлия метода 2inch HVPE, свободные субстраты для applicaion СИД, обломоки GaN положения GaN размера 10x10mm, вафля HVPE GaN
Об особенности GaN введите
Растущий спрос для высокоскоростных, высокотемпературных и высоких сил-регулируя возможностей делал индустрию полупроводника переосмыслить выбор материала используемые как полупроводники. Например,
как различные более быстрые и более небольшие вычислительные приборы возникает, польза кремния делает ее трудный вытерпеть закон Moore. Но также в производительности электроники, так вафля полупроводника GaN растется вне для потребности.
Должен к своим уникальному пробивному напряжению характеристик (высокое максимальное настоящего, высокой, и высокой переключая частоте), нитрид GaN галлия уникальный материал выбора для того чтобы разрешить энергитические проблемы будущего. GaN основало системы имеет более высокий энергетический коэффициент полезного действия, таким образом уменьшающ потери электропитания, переключатель на более высокую частоту, таким образом уменьшающ размер и вес.
Технология GaN использована в многочисленных высокомощных применениях как электропитания промышленных, потребителя и сервера, привод солнечных, AC и инверторы UPS, и гибридные и электрические автомобили. Furthermore,
GaN идеально одето для применений RF как клетчатые базовые станции, радиолокаторы и кабельное телевидение
инфраструктура в сети, участках воздушно-космического пространства и обороны, спасибо своя высокая пробивная напряженность, малошумной диаграмме и высоких линеарностях.
Применения
Спецификации для ранга СИД субстратов GaN
|
|
2" субстраты GaN | |
| Деталь | GaN-FS-N | |
| Размеры | ± 1mm Ф 50.8mm | |
| Плотность дефекта Marco | ||
| Уровень c | > 2 см-2 | |
| Толщина | 330 µm ± 25 | |
| Ориентация | ± 0.5° C-оси (0001) | |
| Квартира ориентации | ± 0.5° (1-100), ± 16,0 1.0mm | |
| Вторичная квартира ориентации | ± 3° (11-20), 8,0 ± 1.0mm | |
| TTV (полное изменение толщины) | µm ≤15 | |
| СМЫЧОК | µm ≤20 | |
| Тип кондукции | N типа | |
| Резистивность (300K) | < 0=""> | |
| Плотность дислокации | Чем см-2 5x106 | |
| Годная к употреблению поверхностная область | > 90% | |
| Полировать | Лицевая поверхность: Ра < 0=""> | |
| Задняя поверхность: Точная земля | ||
| Пакет | Упакованный в окружающей среде чистой комнаты класса 100, в одиночных контейнерах вафли, под атмосферой азота. | |
Quanlity дефекта макроса <30pcs для общего вафель ранга СИД (15-30pcs)
Наши обслуживания
1. Изготовление и надувательство фабрики сразу.
2. Быстро, точные цитаты.
3. Ответьте к вам не позднее 24 рабочие часы.
4. ODM: Подгонянный дизайн доступен.
5. Скорость и драгоценная доставка.
вопросы и ответы
Q: Там любые запас или стандартный продукт?
: Да, общий размер как нормальный размер like2inch 0.3mm всегда в запасах.
Q: Как о политике образцов?
: к сожалению, но предложите что вы может купить некоторый размер 10x10mm назад для теста во первых.
Q: Если я сделайте заказ заказ теперь, то сколько времени он был бы прежде чем я получил доставку?
: нормальный размер в запасе в 1weeks можно выразить после оплаты.
и наше условие оплаты депозит 50% и левые перед доставкой.
