Подробная информация о продукции

Created with Pixso. Дом Created with Pixso. ПРОДУКТЫ Created with Pixso.
Кремниевая пластина ИК
Created with Pixso. SOI Wafer:Lower parasitic capacitance stronger latch-up immunity improved radiation resistance

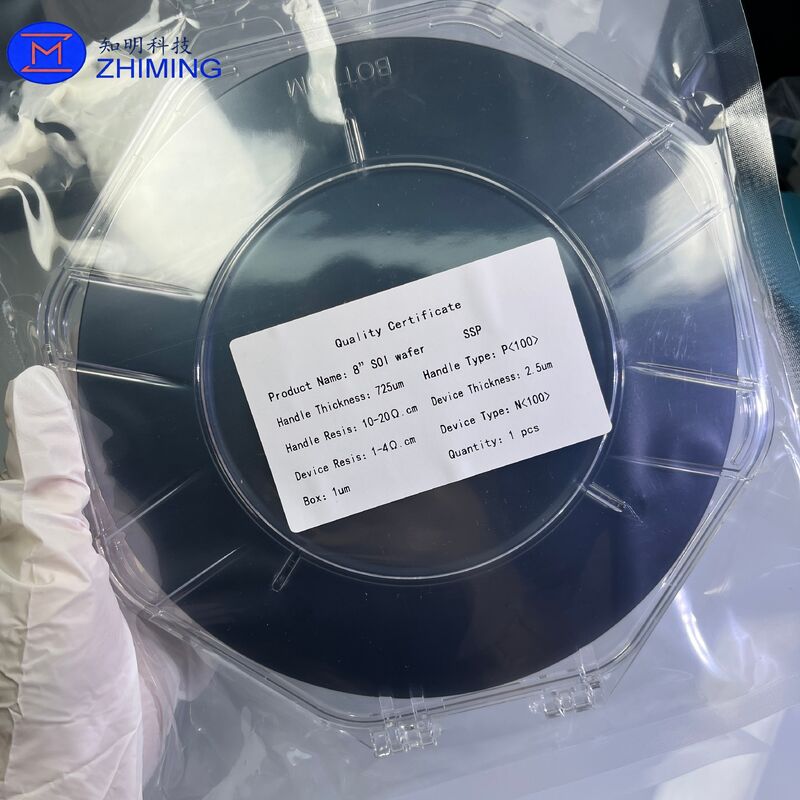

SOI Wafer:Lower parasitic capacitance stronger latch-up immunity improved radiation resistance
  • Имя
  • Имя
  • Имя
  • Имя

SOI Wafer:Lower parasitic capacitance stronger latch-up immunity improved radiation resistance

Наименование марки: ZMSH
Номер модели: Соевая вафель
MOQ: 25
Цена: Fluctuates with market
Время доставки: 2-4 недели
Условия оплаты: Т/Т
Подробная информация
Характер продукции
Подробная информация
Место происхождения:
Шанхай, Китай
Материал:
Диоксид кремния (SiO₂)/Кремний (Si)
Диаметр вафли:
Индивидуальные
Толщина слоя устройства:
Индивидуальные
Толщина слоя коробки:
Индивидуальные
Кристаллическая ориентация:
<100> / <110> / <111> / Индивидуально
тип проводимости:
N-тип/P-тип/по индивидуальному заказу
Характер продукции
Product Information SOI (Silicon-on-Insulator) is a “sandwich” structure wafer consisting of three layers: the top silicon layer, also known as the Top Si / Device Layer, is used to fabricate transistors; the middle layer is the Buried Oxide (BOX), which provides electrical isolation; and the bottom layer is the silicon support substrate (Handle/Substrate Wafer). Compared with conventional Bulk Si wafers, SOI wafers feature complete dielectric isolation, enabling lower
