Части сапфира
Created with Pixso. Сапфир высокой чистоты для оптических и полупроводниковых применений

Сапфир высокой чистоты для оптических и полупроводниковых применений

Наименование марки: ZMSH
Номер модели: Инглот сапфировый
MOQ: 1
цена: by case
Время доставки: 2-4 недели
Условия оплаты: Т/Т
Подробная информация
Место происхождения:
Китай
Место происхождения:
Шанхай, Китай
Размер:
Индивидуальные
Твердость Моха:
9
Теплопроводность:
23,1 Вт/м·К (параллельно), 25,2 Вт/м·К (перпендикулярно)
Приложение:
Растительные наноматериалы, сканирующий электронный микроскоп (SEM)
Выделять:
200 кг сапфирового слитка, сапфирового слитка Al₂O₃, 400 кг сапфирового слитка
Характер продукции

Описание продукта

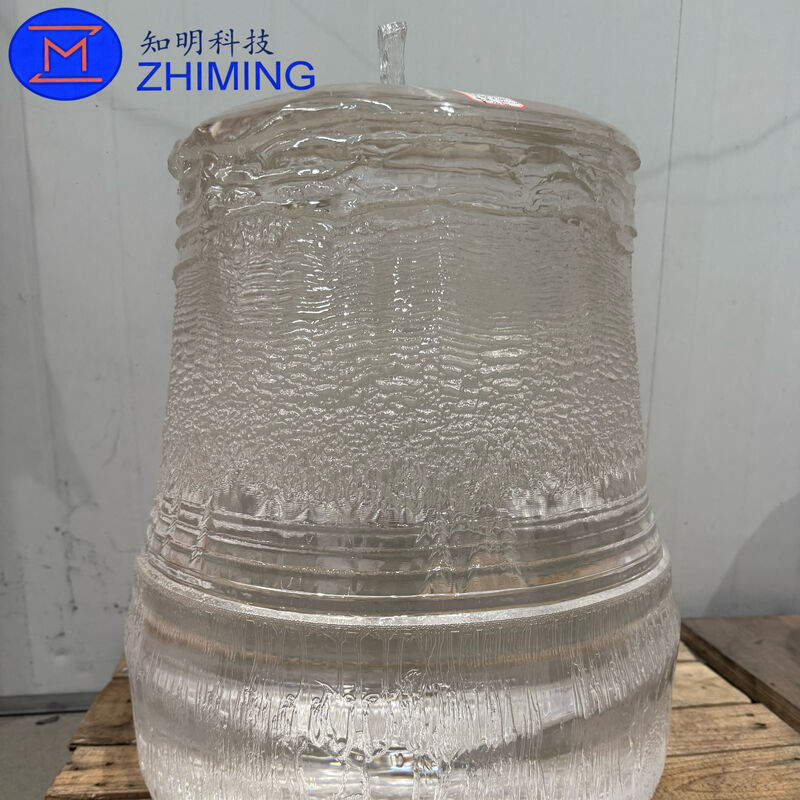

Слитки сапфира представляют собой монокристаллический материал Al₂O₃ высокой чистоты с превосходнымитвердость,оптическая прозрачность, итермическая стабильность. Слитки сапфира, изготовленные с использованием передовых технологий выращивания кристаллов, широко используются в полупроводниковой, оптической, светодиодной, лазерной и промышленной промышленности.


ЗМШ предоставляет слитки сапфира вразличные размерыикристаллические ориентациидля удовлетворения различных требований обработки. Благодаря превосходной химической стойкости, электроизоляции и высокой механической прочности слитки сапфира надежно работают в суровых и высокотемпературных средах.


Наши сапфировые слитки подходят для производства пластин, оптических окон, лазерных компонентов, прецизионных механических деталей и научного оборудования. Доступны индивидуальные размеры и характеристики в соответствии с требованиями заказчика, что обеспечивает стабильное качество и стабильную производительность для передовых промышленных применений.




                                   Сапфир высокой чистоты для оптических и полупроводниковых применений 0                     Сапфир высокой чистоты для оптических и полупроводниковых применений 1







Основные характеристики сапфирового слитка


Сапфир высокой чистоты для оптических и полупроводниковых применений 2

  • Высокая чистота:Сверхчистый монокристалл Al₂O₃ с превосходнымОбеспечивает консистенцию материала.
  • Кристалл Ориентация:Доступен в C-плоскости, A-плоскости, R-pla.ne и индивидуальные ориентации.
  • Экстремальная твердость:Твердость 9 по шкале Мооса обеспечивает исключительную устойчивость к износу и царапинам.
  • Отличная оптическая передача:Высокая прозрачность от УФдо инфракрасных волн.
  • Превосходная термическая стабильность:Надежная работа в условиях высоких температур.
  • Электрическая изоляция:Высокое удельное сопротивление и стабильные диэлектрические свойства.
  • Химическая стойкость:Устойчив к кислотам, щелочам и агрессивным средам.
  • Высокая механическая прочность:Подходит для точной обработки и передовых промышленных применений.
  • Настраиваемые характеристики:Доступны различные размеры, ориентации и отделка поверхности.





Методы выращивания сапфировых слитков


  • Киропулос (Кентукки):Крупные высококачественные слитки, низкий уровень примесей.
  • Чохральский (Чехия):Универсальный метод, широко используемый для небольших слитков.
  • Другие методы:HEM, EFG, Verneuil, HDS (по запросу).





Сапфировый слитокПриложения


  • Полупроводник:Подложки пластин, эпитаксиальный рост и компоненты обработки.
  • Оптика и лазеры:Оптические окна, линзы, лазерные системы и инфракрасные компоненты.
  • Светодиодная промышленность:Сапфировые подложки для производства светодиодных чипов.
  • Промышленное оборудование:Износостойкие детали, печные окна и детали прецизионного оборудования.
  • Медицинские приборы:Хирургические инструменты, биосенсоры и медицинские оптические компоненты.
  • Аэрокосмическая и оборонная промышленность:Защитные окна, инфракрасные системы и высокотемпературное применение.




Сапфир высокой чистоты для оптических и полупроводниковых применений 3         Сапфир высокой чистоты для оптических и полупроводниковых применений 4          Сапфир высокой чистоты для оптических и полупроводниковых применений 5








Часто задаваемые вопросы



1. Вопрос: Каковы основные области применения сапфировых слитков?


А:

  • Светодиодные подложки:Доминирующее применение (более 95% рынка), где их нарезают и полируют на пластины для выращивания нитрида галлия (

    ) слои для синих/зеленых/белых светодиодов.
  • Электроника и мобильные устройства:Используется для чехлов камер смартфонов, циферблатов и экранов, требующих повышенной устойчивости к царапинам.
  • Аэрокосмическая и оборонная промышленность:Окна, пропускающие волны, инфракрасные (ИК) детекторы и компоненты из армированного стекла.
  • Оптические компоненты:Высокопрочные, высокотемпературные окна, линзы и лазеры.


2. Вопрос:Как производят слитки сапфира?

А:

  • Сырье:Оксид алюминия высокой чистоты (

    HPA) порошок нагревают выше температуры плавления
    2050℃.
  • Методы роста:Наиболее распространенным методом являетсяМетод Киропулоса (Кентукки), что дает большие, высококачественные кристаллы с низким напряжением. Другие включают в себяМетод Чохральского (Чехия)иПленочный рост с заданным краем (EFG).
  • Постобработка:После выращивания из були вырезают сердцевину, ориентируют, нарезают ломтиками и полируют на пластины или формируют компоненты.


3. Вопрос:Какие размеры и ориентации доступны?


А:Доступно в80 кг, 200 кг и 400 кг.. Ориентации кристаллов включаютА, С и Р, выбранный на основе требований приложения. Предоставляются нестандартные размеры и технические рекомендации.
