Субстрат SiC
Created with Pixso. 12-дюймовый 300 мм 4H-N SiC субстрат для производства полупроводников мощности

12-дюймовый 300 мм 4H-N SiC субстрат для производства полупроводников мощности

Наименование марки: ZMSH
MOQ: 50
Время доставки: 2-4 НЕДЕЛИ
Условия оплаты: Т/Т
Подробная информация
Место происхождения:
ШАНХАЙ, КИТАЙ
Политип:
4 часа
Тип допинга:
N-тип
Диаметр:
300 ± 0,5 мм
толщина:
Зеленый: 600 ± 100 мкм / Прозрачный: 700 ± 100 мкм
Поверхностная ориентация:
4° в сторону <11-20> ± 0,5°
Первичная квартира:
Выемка / Полный круглый
Глубина выреза:
1 – 1,5 мм
Общее изменение толщины (TTV):
≤ 10 мкм
Плотность микротрубок (MPD):
≤ 5 шт./см²
Характер продукции

12-дюймовая подложка SiC 300 мм 4H-N для производства силовых полупроводников


1. Обзор продукта


12-дюймовая (300 мм) подложка из карбида кремния (SiC) представляет собой полупроводниковый материал с широкой запрещенной зоной большого диаметра, предназначенный для передовой силовой электроники и производства высокочастотных устройств. По сравнению с традиционными 6-дюймовыми и 8-дюймовыми пластинами SiC, 12-дюймовый формат значительно увеличивает полезную площадь пластины, обеспечивая более высокую производительность устройств с одной пластины, повышенную эффективность производства и снижение стоимости на кристалл.

Данная спецификация охватывает три сорта подложек:

  • 4H SiC N-типа производственного класса

  • 4H SiC N-типа имитационного класса

  • 4H SiC полуизолирующего (SI) производственного класса

Эти сорта поддерживают приложения, начиная от калибровки оборудования и разработки технологических процессов до производства высоконадежных устройств.


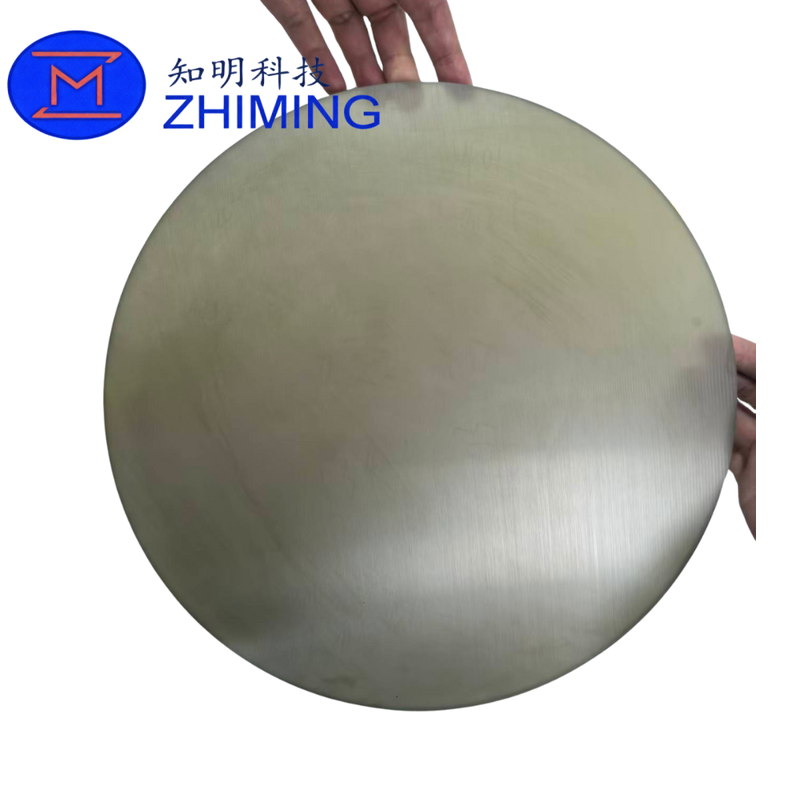

12-дюймовый 300 мм 4H-N SiC субстрат для производства полупроводников мощности 0


2. Характеристики материала12-дюймовый 300 мм 4H-N SiC субстрат для производства полупроводников мощности 1


4H SiC (N-типа)

Карбид кремния 4H-N представляет собой легированный азотом полупроводниковый материал с гексагональной кристаллической структурой и широкой запрещенной зоной, ширина которой составляет приблизительно 3,26 эВ. Он обладает:

  • Высокой прочностью электрического поля пробоя

  • Высокой теплопроводностью

  • Стабильной электропроводностью

  • Отличной производительностью при высоких температурах и высоком напряжении

Подложки 4H-N SiC N-типа широко используются в вертикальных силовых устройствах, таких как SiC MOSFET и диоды Шоттки.

4H SiC (полуизолирующий)

Полуизолирующие подложки 4H SiC обладают чрезвычайно высоким удельным сопротивлением и отличной электрической изоляцией. Они в основном используются в радиочастотных, микроволновых и высокочастотных электронных приложениях, где требуется низкая паразитная проводимость и высокая целостность сигнала.


3. Выращивание кристаллов и производственный процесс


12-дюймовые подложки SiC выращиваются методом физического осаждения из паровой фазы (PVT). Высокочистый исходный материал SiC сублимируется при высокой температуре и контролируемых условиях вакуума и перекристаллизуется на точно ориентированном затравочном кристалле. Путем тщательного контроля теплового поля и среды выращивания достигается однородное качество кристалла и низкая плотность дефектов по всей 300-мм пластине.

После выращивания кристаллов пластины подвергаются прецизионной резке, контролю толщины, обработке краев и финишной обработке поверхности. В зависимости от сорта и применения, Si-сторона обрабатывается методом химико-механической полировки (CMP) или шлифовки для соответствия требованиям к плоскостности, шероховатости и геометрии для производства полупроводников.


4. Спецификация 12-дюймовой подложки SiC


Элемент N-типа производственного класса N-типа имитационного класса SI-типа производственного класса
Политипия 4H 4H 4H
Тип легирования N-типа N-типа Полуизолирующий
Диаметр 300 ± 0,5 мм 300 ± 0,5 мм 300 ± 0,5 мм
Толщина Зеленый: 600 ± 100 мкм / Прозрачный: 700 ± 100 мкм Зеленый: 600 ± 100 мкм / Прозрачный: 700 ± 100 мкм Зеленый: 600 ± 100 мкм / Прозрачный: 700 ± 100 мкм
Ориентация поверхности 4° в сторону <11-20> ± 0,5° 4° в сторону <11-20> ± 0,5° 4° в сторону <11-20> ± 0,5°
Основная плоскость Вырез / Полный круг Вырез / Полный круг Вырез / Полный круг
Глубина выреза 1 – 1,5 мм 1 – 1,5 мм 1 – 1,5 мм
Общая вариация толщины (TTV) ≤ 10 мкм Не применимо ≤ 10 мкм
Плотность микропор (MPD) ≤ 5 шт/см² Не применимо ≤ 5 шт/см²
Удельное сопротивление Измерено в центральной зоне площадью 8 дюймов Измерено в центральной зоне площадью 8 дюймов Измерено в центральной зоне площадью 8 дюймов
Обработка Si-поверхности CMP полировка Шлифовка CMP полировка
Обработка краев Фаска Без фаски Фаска
Сколы краев Допустимая глубина < 0,5 мм Допустимая глубина < 1,0 мм Допустимая глубина < 0,5 мм
Лазерная маркировка Маркировка C-стороны / требование заказчика Маркировка C-стороны / требование заказчика Маркировка C-стороны / требование заказчика
Инспекция политипии (поляризованный свет) Нет политипии (исключение по краю 3 мм) Площадь политипии < 5% (исключение по краю 3 мм) Нет политипии (исключение по краю 3 мм)
Инспекция трещин (свет высокой интенсивности) Нет трещин (исключение по краю 3 мм) Нет трещин (исключение по краю 3 мм) Нет трещин (исключение по краю 3 мм)


5. Контроль качества и инспекция


Все пластины проверяются с использованием стандартных для отрасли методов метрологии и оптической инспекции, включая измерение геометрии поверхности, электрическую характеристику, инспекцию поляризованным светом для оценки политипии и инспекцию светом высокой интенсивности для обнаружения трещин. Определенные зоны исключения по краям применяются для обеспечения стабильной производительности обработки устройств.


6. Типичные области применения


  • Силовая электроника:
    SiC MOSFET, диоды Шоттки, силовые модули, инверторы и преобразователи

  • Электрические транспортные средства и новые энергетические системы:
    Тяговые инверторы, бортовые зарядные устройства (OBC), DC-DC преобразователи, инфраструктура быстрой зарядки

  • РЧ и высокочастотные устройства:
    Базовые станции 5G, радиолокационные системы, спутниковая связь

  • Промышленное и инфраструктурное оборудование:
    Высоковольтные электросети, промышленная автоматизация, приводы двигателей

  • Аэрокосмическая и оборонная промышленность:
    Высокотемпературная электроника и приложения в экстремальных условиях


7. Часто задаваемые вопросы


В1: Какова цель пластин имитационного класса N-типа?
О: Пластины имитационного класса используются для настройки оборудования, калибровки инструментов и проверки технологического процесса, что помогает снизить затраты при разработке технологического процесса.


В2: Почему 12-дюймовая подложка SiC выгодна?
О: 12-дюймовый формат увеличивает площадь пластины и выход кристаллов с одной пластины, повышая эффективность производства и снижая стоимость на устройство.


В3: Можно ли настроить спецификации?
О: Да. Толщина, обработка поверхности, метод маркировки и критерии инспекции могут быть настроены по запросу.
