Created with Pixso. Изготовленная на заказ ступенчатая керамическая пластина из карбида кремния (SiC) для полупроводникового оборудования

Изготовленная на заказ ступенчатая керамическая пластина из карбида кремния (SiC) для полупроводникового оборудования

Наименование марки: ZMSH
MOQ: 10
Время доставки: 2-4 НЕДЕЛИ
Условия оплаты: Т/Т
Подробная информация
Место происхождения:
ШАНХАЙ, КИТАЙ
Материал:
Силиконовый карбид (SiC)
Чистота:
≥ 99% (типично)
Плотность:
3,10 – 3,20 г/см³
Твердость:
≥ 2500 ВН
изгибная прочность:
≥ 350 МПа
Модуль упругости:
~410 ГПа
Теплопроводность:
120 – 200 Вт/м·К
Коэффициент теплового расширения (КТР):
~4,0 × 10⁻⁶/К
Выделить:

Специальная керамическая пластина из SiC для полупроводников

,

Ступенчатая керамическая подложка для полупроводникового оборудования

,

Пластина из карбида кремния с высокой теплопроводностью

Характер продукции

Керамическая плита на основе карбида кремния (SiC) для полупроводникового оборудования


Обзор продукции

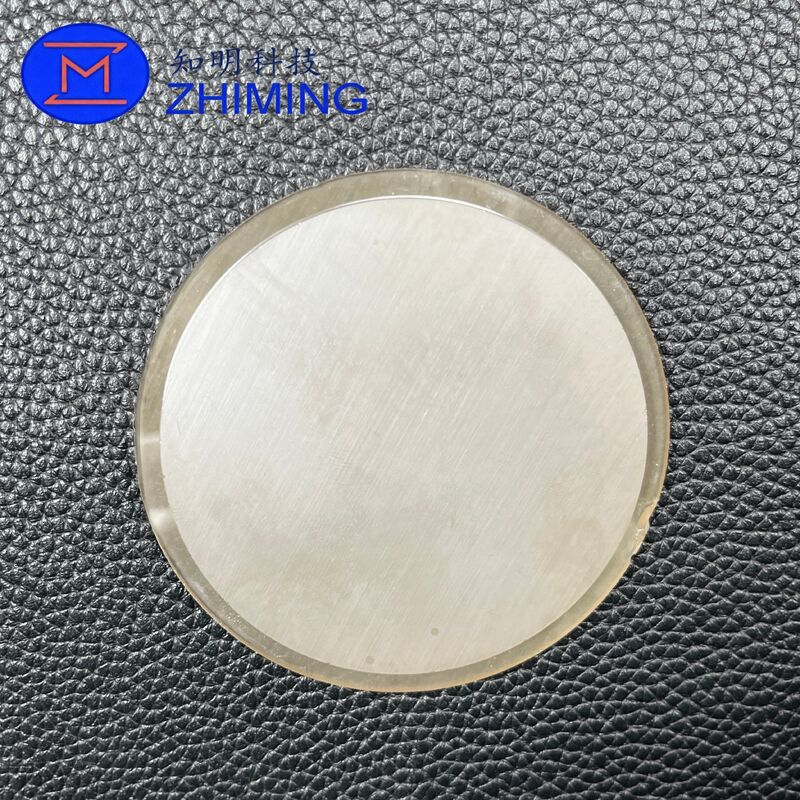

Этот специальный керамический компонент из карбида кремния имеет круглую геометрию пластины с точно обработанным ступенчатым краем.Степеньная структура позволяет точное осевое позиционирование и стабильную интеграцию в полупроводниковых процессов камер и передовых тепловых систем.


Изготовленный из высокочистой керамики SiC, компонент обладает превосходной устойчивостью к высокой температуре, воздействию плазмы, химической коррозии и тепловому удару.Поверхность преднамеренно не полирована, поскольку компонент предназначен для функционального и структурного использования, а не для оптических или электронных приложений.


Типичные применения включают крышки камер, крышки облицовок, опорные пластины,и защитных структурных компонентов в оборудовании для производства полупроводников, где долгосрочная размерная стабильность и надежность материалов имеют решающее значение.


Изготовленная на заказ ступенчатая керамическая пластина из карбида кремния (SiC) для полупроводникового оборудования 0Изготовленная на заказ ступенчатая керамическая пластина из карбида кремния (SiC) для полупроводникового оборудования 1


Ключевые особенности


  • Керамический материал из карбида кремния высокой чистоты

  • Дизайн ступенчатого края для точного позиционирования и сборки

  • Необработанная поверхность, оптимизированная для функциональных характеристик

  • Отличная тепловая устойчивость и низкая тепловая деформация

  • Высокая устойчивость к плазме, химикатам и коррозионным газам

  • Высокая механическая прочность и жесткость

  • Подходит для вакуумных и чистых процессов

  • Размеры и геометрия на заказ


Технические параметры (типичные)


Параметр Спецификация
Материал Силиконовый карбид (SiC)
Чистота ≥ 99% (типично)
Плотность 3.10 3,20 г/см3
Твердость ≥ 2500 HV
Сила изгиба ≥ 350 МПа
Эластичный модуль ~410 ГПа
Теплопроводность 120 200 Вт/м·К
Коэффициент теплового расширения (CTE) ~4,0 × 10−6 /K
Максимальная рабочая температура > 1600°C (в инертной атмосфере)
Максимальная рабочая температура (воздух) ~1400°C
Электрическое сопротивление Высокий (доступный уровень изоляции)
Поверхностная отделка Молоченный / Неполированный
Плоскость Доступная индивидуальная допустимость
Состояние края Расколотые или специфицированные заказчиком
Совместимость с окружающей средой Вакуум, плазма, коррозионные газы

Примечание: параметры могут варьироваться в зависимости от класса SiC, метода формования и требований обработки.


Типичные применения


  • Камеры полупроводниковых процессов (CVD, PECVD, LPCVD, системы гравирования)

  • Покрытия камер и крышки облицовок

  • Структурные опорные плиты в высокотемпературном оборудовании

  • Керамические компоненты, обращенные к плазме или прилегающие к плазме

  • Продвинутые системы вакуумной обработки

  • Структурные части из керамики на заказ для полупроводникового и оптоэлектронного оборудования


Возможности настройки


  • Внешний диаметр и толщина по заказу

  • Высота и ширина ступеней

  • Необязательное мелкое измельчение или полирование по запросу

  • Обработка по чертежам или образцам заказчика

  • Поддерживается производство небольших партий, прототипов и объемов


Частые вопросы


Вопрос 1: Какова основная функция этой степированной керамической пластины с Си-Си?

А:
Этот компонент в основном используется в качестве структурной или функциональной керамической части, такой как крышка камеры, опорная пластина или крышка облицовки, в полупроводниковом и высокотемпературном процессном оборудовании.Степень конструкции позволяет точное позиционирование и стабильное сборка в структуре оборудования.


Вопрос 2: Почему поверхность не полирована?

А:
Необработанная поверхность преднамеренна.Этот компонент используется не для оптических или электронных функций, а для структурных и защитных целей.Поверхности грунта достаточны и часто предпочтительны для повышения механической стабильности и снижения издержек производства в приложениях процессовой камеры.


Вопрос 3: Подходит ли этот компонент для плазменной среды?

А:
Силиконовый карбид обладает превосходной устойчивостью к эрозии плазмы и химической коррозии, что делает его подходящим для плазменных или прилегающих к плазме приложений в полупроводниковых процессах.


Q4: Может ли эта часть использоваться в вакуумных системах?

А:
Да, материал и производственный процесс совместимы с вакуумной средой.Керамика SiC обладает низким выбросом газов и поддерживает размерную стабильность в условиях вакуума и теплового цикла.


Q5: Могут ли размеры и геометрия шага быть настроены?

А:
Внешний диаметр, толщина, высота ступеней, ширина ступеней и границы могут быть настроены в соответствии с чертежами клиентов или требованиями приложения.


Q6: Вы предлагаете полированные или покрытые версии?

А:
По запросу может быть предоставлена дополнительная поверхностная отделка, включая мелкое шлифование или полировку.


Вопрос 7: Какие отрасли промышленности обычно используют этот тип компонента?

А:
Этот тип керамического компонента SiC обычно используется в производстве полупроводников, оптоэлектронике, передовых вакуумных системах и высокотемпературном промышленном оборудовании.
