Специальный сапфировый купол для оптических приложений высокая точность, долговечность и четкость

Обзор продукции

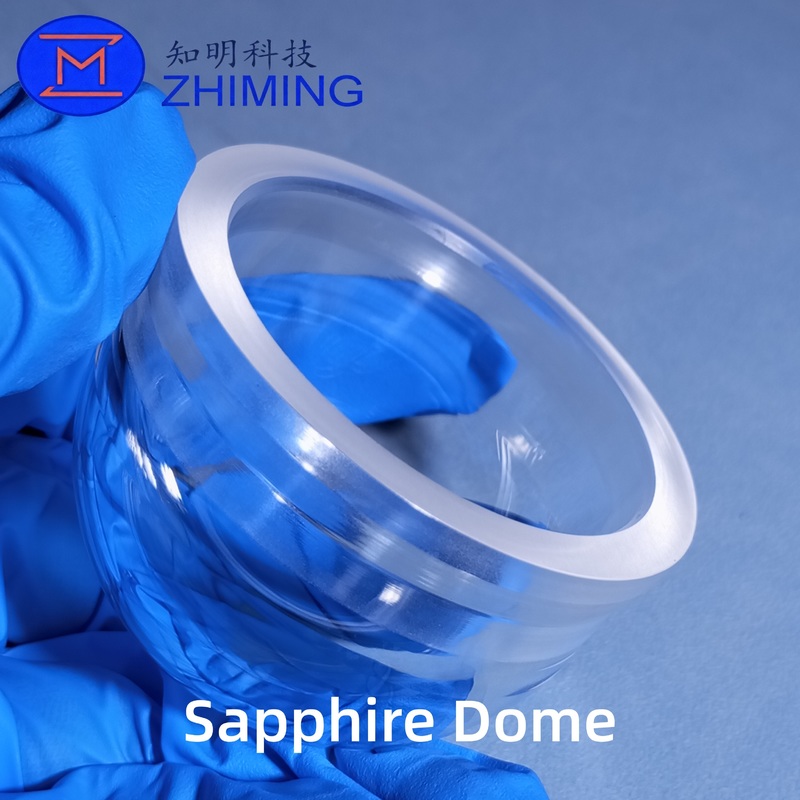

Специальные сапфировые купола - это точно разработанные, куполообразные оптические компоненты, изготовленные из высококачественного синтетического сапфира (Al2O3), известного своей исключительной твердостью, оптической прозрачностью,и химическая устойчивостьЭти купола широко используются в высокопроизводительных и требовательных оптических приложениях, включая аэрокосмические, оборонные, подводные исследования и научные приборы.

Сапфир сочетает в себе экстремальную твердость, отличную теплопроводность, широкий диапазон оптической передачи от ультрафиолетового (УФ) до инфракрасного (ИФ) и выдающуюся устойчивость к абразии, коррозии,и тепловой ударЭто делает сапфировые купола идеальным решением для защиты чувствительных оптических датчиков при сохранении превосходной производительности изображения в суровых условиях.

Термин“соразмерный”относится к специально разработанной форме купола, которая может точно соответствовать контуру оборудования, в которое она интегрирована.Это уменьшает сопротивление и улучшает аэродинамическую эффективность в высокоскоростных приложенияхКонформированные сапфировые купола обычно используются в качестве инфракрасных (IR) окон в системах наведения ракет, защитных покрытий для высокоточных датчиков и устойчивых к давлению корпусов для подводных камер.

Купола из сапфира на заказ доступны в различных формах, включая полусферные, гипер-полусферные, асферные, рельефные, U-образные и другие специальные формы.Они могут быть изготовлены с диаметром до 390 мм, точные толерантности поверхности и превосходное оптическое качество, обеспечивающие надежную производительность в экстремальных условиях, от высокоскоростных аэрокосмических миссий до исследования глубин.

Сочетая исключительную оптическую четкость, механическую прочность и долговечность, сапфировые купола обеспечивают долговечную и надежную работу в самых сложных условиях.что делает их предпочтительным выбором для отраслей, требующих высокой точностиОптические компоненты высокой надежности.

Особенности и преимущества

• Высокая оптическая прозрачность: от 0,3 мкм (УФ) до 5 мкм (ИФ)

• Исключительная твердость: 9 мохов, устойчивая к царапинам

• Термостойкость: до 2030°C, отличная теплопроводность

• Механическая прочность: высокий модуль Юнга, прочность на растяжение и изгиб

• Химическая устойчивость: устойчива к коррозии и долговечна в экстремальных условиях

• Выработка с высокой точностью: точность центрирования < 0,01 мм, шероховатость поверхности < 10 Å, качество поверхности до 20/10

• Доступны индивидуальные формы: полусферные, гипергемосферные, аскерические, рельефные, U-образные и специальные куполы

Спецификации

Заявления

• Военные и аэрокосмические: Система управления ракетами IR-окна, защита датчиков, радомы

• Подводная оптика: камерные корпуса, глубоководные куполы для наблюдения

• Искусственные приборы: научные датчики, метрология, высокотехнологичные оптические приборы

• Жестокая среда: применение при высокой скорости, высоком давлении и высокой температуре

Сапфировые купола обеспечивают надежную защиту чувствительных оптических компонентов без ущерба для поля зрения или оптической производительности.сопротивление царапинам, и тепловой устойчивости.

Производство по заказу

Мы специализируемся на специальных сапфировых куполах с многолетним опытом:

1. Расскажите нам о своих потребностях:Отправьте 2D/3D чертежи, фотографии или детальные габариты.

2. Получить решение и цитата:Мы предоставляем лучшее решение и цитату в течение 24 часов.

3. Массовое производство и доставка:После одобрения и депозита, мы производим и отправляем ваши сапфировые купола.

Мы можем производить сапфировые купола в различных формах, в том числе:

• Полушарие и гиперполушарие

• Aspheric & Kerf

• У-образный и конформичный

• Специальные формы на заказ

Диаметры могут достигать до Φ390 мм, с узкими допущениями и высоким качеством поверхности для точных приложений.

Почему выбирают сапфировые купола

• Высокая прочность и долговечность

• Высокая оптическая прозрачность от УФ до ИР

• Устойчивый к тепловым ударам, высокому давлению и абразии

• Идеально подходит для аэрокосмической, оборонной, подводной и высокоточной оптики

• Полностью настраиваемый для удовлетворения уникальных потребностей приложения

Частые вопросы

Вопрос 1: Какой максимальный размер для специального сапфирового купола?

A1: Мы можем изготовить сапфировые купола диаметром до 400 мм, в зависимости от формы и толщины стен.

Q2: Можете ли вы производить сапфировые купола со специальным покрытием?

A2: Да, мы предлагаем антиотражательные (AR) покрытия и другие индивидуальные покрытия для повышения оптической производительности для конкретных приложений.

Q3: Какие формы сапфировых куполов можно настроить?

A3: Мы можем производить полусферные, гипер-полусферные, асферные, корф, U-образные, конформные и другие специальные сапфировые купола по вашим требованиям к дизайну.

Q4: Насколько точны размеры и качество поверхности?

A4: Наши сапфировые купола могут достигать точности центрирования менее 0,01 мм, шероховатости поверхности менее 10 Å и качества поверхности до 20/10, обеспечивая высокую точность для требовательных оптических приложений.
