керамический субстрат
Created with Pixso. SiC Ceramic Vacuum Chuck ​​Flip-Chip Bonding Mirror Polishing High-Stiffness​​

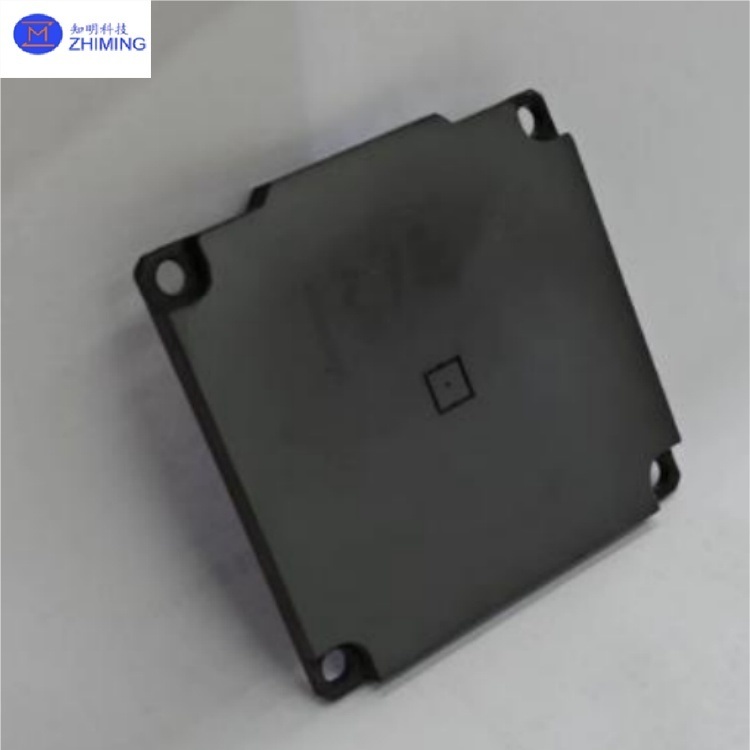

SiC Ceramic Vacuum Chuck ​​Flip-Chip Bonding Mirror Polishing High-Stiffness​​

Наименование марки: ZMSH
Номер модели: SIC Керамический вакуумный пакет
MOQ: 25
цена: by case
Время доставки: 2-4 недели
Условия оплаты: T/T.
Подробная информация
Место происхождения:
КИТАЙ
Сертификация:
rohs
Коэффициент термического расширения:
<3,5 × 10⁻⁶/° C
Эластичный модуль:
> 300 ГПа
Объемная плотность:
> 3,1 г/см=
Поверхностная плоскостность:
≤ 1 мкм
Шероховатость поверхности (RA):
≤ 0,01 мкм
Адсорбционная точность канавки:
± 5 мкм
Упаковывая детали:
упаковка в комнате для очистки 100 классов
Характер продукции

SiC Ceramic Vacuum Chuck Abstract



SiC Ceramic Vacuum Chuck ​​Flip-Chip Bonding Mirror Polishing High-Stiffness​​





A Flip-Chip Bonding Vacuum Chuck is a high-precision vacuum adsorption component specifically designed for ​​Flip-Chip Bonding processes​​ in semiconductor manufacturing. Its core function is to ​​stably adsorb and secure wafers or dies​​ during bonding, ensuring ​​micrometer or even sub-micrometer-level alignment and interconnection​​ with the substrate. Typically fabricated from ​​ultra-high-purity silicon (Si), silicon carbide (SiC), or specialty ceramics​​, it features internally precision-machined air channels and adsorption grooves. When connected to a negative pressure source, it generates a uniform negative pressure field, enabling ​​non-contact or low-contact-stress adsorption​​ of wafers to avoid damaging sensitive circuit patterns.








SiC Ceramic Vacuum Chuck Data





​​Parameter Name​​ ​​Typical Value/Range​​
Coefficient of Thermal Expansion < 3.5 × 10⁻⁶/°C
Elastic Modulus > 300 GPa
Bulk Density > 3.1 g/cm³
Surface Flatness ≤ 1 μm
Surface Roughness (Ra) ≤ 0.01 μm
Adsorption Groove Accuracy ± 5 μm








SiC Ceramic Vacuum Chuck Application Areas

SiC Ceramic Vacuum Chuck ​​Flip-Chip Bonding  Mirror Polishing High-Stiffness​​ 0

  • Flip-Chip Interconnection Processes​​: For precise alignment and bonding of high-end chips (e.g., CPUs, GPUs, FPGAs) to packaging substrates.
  • ​​Wafer-Level Packaging (WLP)​​: Used in Fan-In and Fan-Out packaging to adsorb and secure wafers for ​​bump formation, redistribution layer (RDL) patterning, and bonding​​.
  • ​​2.5D/3D Integration​​: Enables precise pick-and-place and bonding of multiple dies during ​​silicon interposer-based or chip-stacking processes​​.
  • ​​MEMS Packaging​​: Facilitates non-destructive handling and packaging of sensitive structures in microelectromechanical systems.








SiC Ceramic Vacuum Chuck Features

SiC Ceramic Vacuum Chuck ​​Flip-Chip Bonding  Mirror Polishing High-Stiffness​​ 1

​​1. Precision Air Channel Machining​​: Utilizes ​​micro-machining technologies (e.g., micro-milling, laser processing)​​ to create complex and uniform air networks, ensuring highly consistent adsorption force distribution and preventing wafer warping or slippage.



2. ​​Mirror Polishing​​: The working surface undergoes ​​nanoscale polishing​​, achieving extremely low roughness (Ra ≤ 0.01μm), effectively reducing particulate contamination and electrostatic discharge (ESD) risks, and protecting wafer backside quality.



3. ​​Ultra-Low Thermal Expansion Coefficient​​: The material’s CTE ​​closely matches silicon wafers (typically < 4.5×10⁻⁶/℃)​​, maintaining exceptional dimensional stability and alignment accuracy during thermal cycles (e.g., heating-bonding-cooling) in bonding processes.



​​4. High Stiffness​​: The material’s ​​high elastic modulus (> 300 GPa)​​ and optimized structural design minimize deformation under bonding pressure, ensuring chip ​​coplanarity and uniform bonding​​.



5. ​​High Density​​: The substrate exhibits ​​very low porosity (typically < 0.5%)​​, is non-porous, avoids gas retention and contaminant ingress, and meets the stringent requirements for ultra-high vacuum and cleanliness in semiconductor processes.



​​6. Exceptional Flatness and Parallelism​​: The overall flatness and parallelism to the mounting reference surface ​​can reach within 1 micrometer (1μm)​​, providing an absolute flat reference for chips, which is fundamental for ultra-precision bonding.








Recommended Customized SiC Ceramics





1. ​​Customized SiC Boats Vertical & Horizontal Wafer Carriers​​



SiC Ceramic Vacuum Chuck ​​Flip-Chip Bonding  Mirror Polishing High-Stiffness​​ 2





2. ​​Customized SiC Ceramic Suction Cups for Lithography Applications​​





SiC Ceramic Vacuum Chuck ​​Flip-Chip Bonding  Mirror Polishing High-Stiffness​​ 3








SiC Ceramic Vacuum Chuck FAQ



Q1: What is the primary function of a flip-chip bonding vacuum chuck?​​

​​A1:​​ It is designed to ​​stably adsorb and secure wafers or dies​​ during flip-chip bonding processes, ensuring ​​micrometer or sub-micrometer-level alignment​​ between chips and substrates through vacuum force, which is critical for high-precision semiconductor packaging .





​​Q2: Why are materials like silicon carbide (SiC) preferred for flip-chip bonding vacuum chucks?​​

​​A2:​​ Silicon carbide is chosen for its ​​extremely low thermal expansion coefficient (~4.5×10⁻⁶/°C), high stiffness (>300 GPa), and exceptional chemical inertness​​, which ensure dimensional stability under high temperatures, prevent deformation during bonding, and resist corrosion from process gases like acids or plasmas .






Tags: #​​ SiC Ceramic Vacuum Chuck, #​​Flip-Chip Bonding, #High-Purity, #Customized, #SiC Ceramics​​, #Mirror Polishing, #High-Stiffness​​
