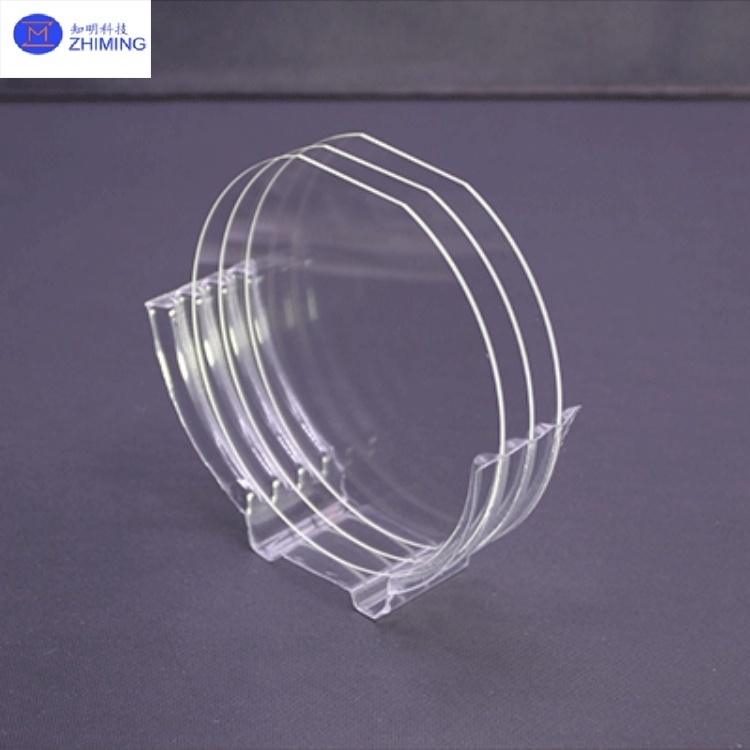

​​JGS1 JGS2 Подложки из плавленого кварца оптического класса 2-12 дюймов​​

​​Кварцевые пластины JGS1 JGS2 Оптического класса из плавленого кварца 2-12 дюймов​​

JGS1 и JGS2 - это оба типа ​​высокочистого синтетического кварцевого стекла​​, в основном состоящего из диоксида кремния (SiO₂). Основное различие между ними заключается в их ​​технологических процессах производства и получающихся в результате чистоте и оптических свойствах​​.

•JGS1​​ производится методом ​​химического осаждения из паровой фазы (CVD)​​. Он характеризуется ​​чрезвычайно низким содержанием металлических примесей (обычно контролируется ниже 0,1 ppm)​​ и очень низким содержанием гидроксила (OH) (<5 ppm). Это обеспечивает ​​исключительное пропускание в глубоком ультрафиолете (DUV)​​ (например, более 85% пропускания при длине волны 185 нм для заготовки толщиной 10 мм). Кроме того, он имеет минимальное количество внутренних пузырьков и полос, обеспечивая чрезвычайно высокую оптическую однородность.

•JGS2​​ обычно производится методом ​​кислородно-водородного пламенного сплавления​​. Он имеет относительно более высокое содержание металлических примесей (приблизительно 1 ppm) и более высокое содержание гидроксила (обычно 30-50 ppm). Это приводит к хорошим характеристикам от ​​ультрафиолетового (UV) до ближнего инфракрасного (NIR) спектра​​ (обычно >80% пропускания при длине волны 220 нм), но проявляет значительную полосу поглощения в диапазоне 2600-2800 нм. Его внутренняя структура может содержать небольшие пузырьки, зернистые структуры или вращательные полосы.

Проще говоря, ​​JGS1 представляет собой стремление к максимальному пропусканию в УФ-диапазоне и сверхвысокой производительности ("высокая чистота")​​, в то время как ​​JGS2 предлагает более экономичный выбор, удовлетворяя потребности большинства УФ- и видимых световых применений​​.

Основные характеристики кварцевых пластин JGS1 JGS2​

Помимо основных характеристик, приведенных в таблице выше, они также обладают некоторыми ​​отличными общими качествами​​:

•Высокая термостойкость​​: Температура размягчения около 1683°C, выдерживает непрерывные рабочие температуры 1100°C.

•Низкий коэффициент теплового расширения​​: Приблизительно 5,15×10⁻⁷/℃ (при 100°C), что указывает на хорошую термическую стабильность.

•Хорошая химическая стойкость​​: Устойчив к различным кислотам и щелочам.

•Относительно высокая механическая прочность​​: Твердость по шкале Мооса около 7.

Основные области применения кварцевых пластин JGS1 JGS2​

Физические свойства кварцевых пластин JGS1 JGS2

Рекомендации по сопутствующим товарам

1. Через стекло Vi (TGV) JGS1 JGS2 Сапфир BF33 Кварц Настраиваемые размеры

2. Кварцевое стекло из плавленого кремнезема, окна радиационной защиты​​ ​​JGS1/JGS2/JGS3 Прозрачный УФ

1. В: В чем разница между пластинами из плавленого кремнезема JGS1 и JGS2?​​

    О: JGS1 обеспечивает превосходное пропускание в глубоком ультрафиолете (DUV) благодаря чрезвычайно низкому содержанию металлических примесей и гидроксила, в то время как JGS2 обеспечивает экономичную производительность для применений в УФ- и ближнем инфракрасном диапазоне, но с более высоким содержанием OH и значительной полосой поглощения при 2600-2800 нм.

2. В: Какие области применения лучше всего подходят для пластин JGS1 и JGS2?​​

    О: JGS1 идеально подходит для применений в глубоком УФ-диапазоне, таких как полупроводниковая литография и эксимерные лазеры, в то время как JGS2 обычно используется в общей УФ-оптике, волоконно-оптической связи и промышленной УФ-обработке, где экстремальная производительность в DUV не является критичной.

Теги: #​​​​Пластины JGS1 JGS2, #На заказ, #Оптического класса, #Пластины из плавленого кварца, #2-12 дюймов
