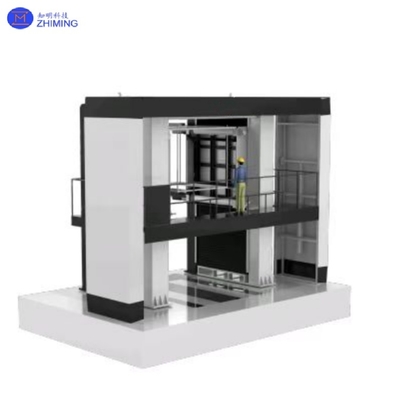

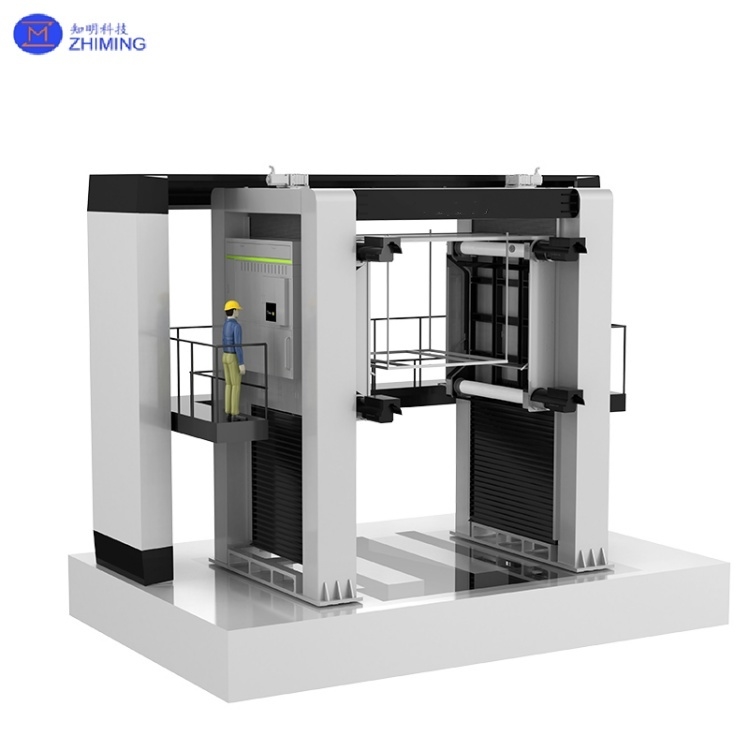

Многоканатная пила для обработки природного камня
Многоканатная пила - это современное оборудование для обработки камня, использующее несколько алмазных канатов, работающих параллельно, специально разработанное для эффективной резки природного камня, такого как мрамор, гранит и песчаник. Благодаря синхронному движению сотен алмазных канатов, она позволяет выполнять однократную резку и формовку сверхбольших блоков (до 3×2×2 м), увеличивая эффективность резки в 5-8 раз по сравнению с традиционными рамными пилами. Оборудование имеет модульную конструкцию, поддерживает вертикальную/горизонтальную двунаправленную резку и предлагает максимальную толщину обработки 2,5 м. Широко используется при добыче камня в карьерах, производстве плит и обработке материалов специальной формы.
Принцип работы многоканатной пилы
1. Система передачи многоканатной пилы
- Приводимая в действие главным двигателем, система приводных колес (диаметр 1,2-1,8 м) приводит в движение 200-800 алмазных канатов, образуя сеть движения с замкнутым контуром.
- Скорость каната регулируется в диапазоне 0-25 м/с, с сервоконтролем натяжения (15-35 кН регулируется), обеспечивающим натянутость режущих канатов.
2. Система подачи камня
- Блочная тележка равномерно подается со скоростью 0,5-10 см/ч с помощью гидравлического толкающего устройства.
- Оснащена датчиками давления для мониторинга сопротивления резанию в режиме реального времени и автоматической регулировки скорости подачи.
3. Система охлаждения и удаления пыли
- Насосы высокого давления (10-15 МПа) распыляют хладагент на водной основе со скоростью потока 200 л/мин.
- Двухступенчатая очистка с циклонным пылеудалением + фильтрацией водяной завесой контролирует концентрацию пыли ниже 2 мг/м³.
4. Интеллектуальная система управления
- Основанная на архитектуре ПЛК + промышленный компьютер, отображает параметры в реальном времени, такие как натяжение каната, текущая нагрузка и скорость подачи.
- Обладает адаптивностью к твердости камня, автоматически оптимизируя параметры резки посредством акустического обнаружения.
Технические характеристики многоканатной пилы
| Элемент |
Единица измерения |
Параметр |
| Максимальный размер заготовки |
мм |
3300*2000*2300 |
| Диаметр резинового ролика (двойной конус) |
мм |
Четыре оси: Φ240*2000 |
| Вертикальный ход стола |
мм |
2500 |
| Скорость движения каната (двойной конус) |
м/мин |
1000(макс.) |
| Диаметр алмазного каната |
мм |
0,45~0,55 |
| Емкость для хранения каната |
км |
0-20 (для алмазного каната 0,45~0,55) |
| Диапазон толщины резки |
мм |
10~50 |
| Электропитание |
|
3-фазный 4-проводный AC380V/50Hz |
| Общая мощность станка |
кВт |
≤170 |
| Главный двигатель |
|
29 кВт × 4 единицы |
| Двигатель подъема |
|
7,5 кВт × 2 единицы |
| Двигатель укладки каната |
кВт |
0,75 кВт × 2 единицы |
| Двигатель контроля натяжения |
|
7,5 кВт × 2 единицы |
| Двигатель подачи/намотки |
|
11 кВт × 2 единицы |
| Габаритные размеры (двойной конус) |
мм |
6300*9280*6750 |
| Вес станка (двойной конус) |
т |
Прибл. 40 тонн |
Характеристики многоканатной пилы
- Ключевые компоненты трансмиссии используют импортные детали для обеспечения общей точности станка.
- Оборудование работает с низким общим уровнем шума, предотвращая повреждение слуха рабочих.
- Выдача, намотка, укладка, работа шпинделя, натяжение режущего каната и подача стола управляются серводвигателями.
- Интегрирован источник бесперебойного питания (ИБП) для непрерывной работы.
- Для натяжения выдачи и намотки каната используется управление обратной связью по замкнутому контуру, обеспечивающее постоянное натяжение режущего каната в процессе.
- Система имеет функцию натяжения (раннее предупреждение), эффективно предотвращая обрыв каната, вызванный аномальными колебаниями натяжения.
Основные области применения многоканатной пилы
1. Прямая добыча в карьере
- Заменяет методы взрывной добычи, позволяя выполнять прямую резку прямоугольных блоков из рудных тел, увеличивая выход в 3 раза.
- Особенно подходит для защитной добычи ценных камней, таких как белый мрамор и индийский красный гранит.

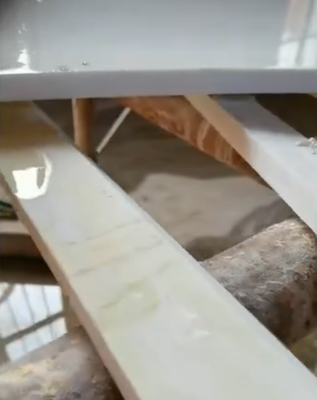

2. Крупномасштабное производство плит
- Одновременно режет 120-240 стандартных плит (толщина 1,5-2 см).
- Обеспечивает однократное формирование от черновой до глянцевой поверхности, исключая черновую шлифовку.
3. Обработка материалов специальной формы
- Обеспечивает криволинейную резку (мин. радиус R300 мм) через систему ЧПУ.
- Используется для обработки специальной формы, такой как римские колонны, заготовки для скульптур и изогнутые ступени.
4. Реставрация древних зданий
- Точно воспроизводит традиционные каменные компоненты, соответствующие требованиям соединения шип-паз.
- Обеспечивает резку мягких камней, таких как песчаник и синий камень, без повреждений.
5. Специальная обработка камня
- Резка кристаллического агата: Использует ультратонкий алмазный канат 0,5 мм с потерей при резке <1 мм.
- Гравировка надгробий: Поддерживает резку под углом 45° и обработку.
Многоканатная пилаЧасто задаваемые вопросы
В1: Какова максимальная производительность многоканатных пил для природного камня?
A1: Современные многоканатные пилы могут обрабатывать блоки до 3×2×2 м с толщиной до 2,5 м и возможностью криволинейной резки до радиуса R300 мм.
В2: Как резка многоканатной пилой соотносится с традиционными методами для гранита?
A2: Многоканатные пилы достигают скорости резки 2-4 м²/ч с точностью ±0,5 мм, снижая при этом энергопотребление на 40% по сравнению с рамными пилами.
