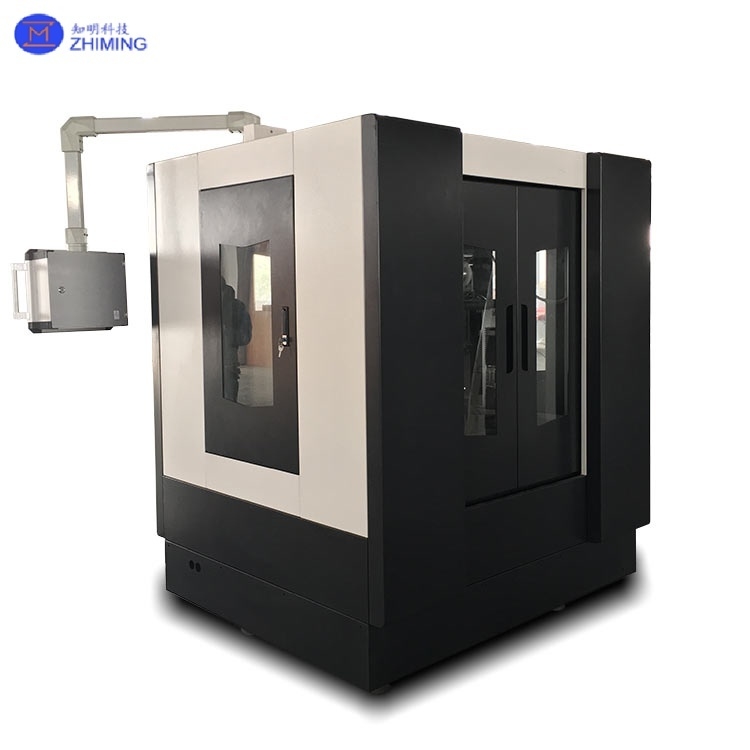

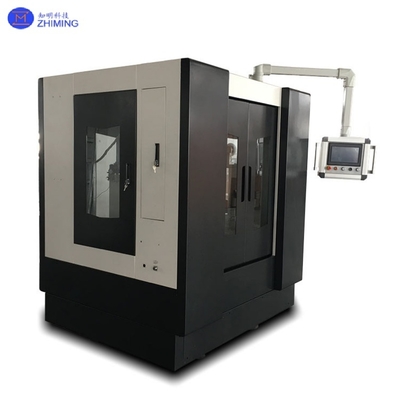

Бриллиантовая тройная станция однопроводная режущая машина для сапфировой керамики

Бриллиантовая тройная станция однопроводная режущая машина для сапфировой керамики

Наименование марки:	ZMSH
Номер модели:	Станок для резки алмазной проволокой с тремя станциями и одной проволокой
MOQ:	3
цена:	by case
Время доставки:	3-6 месяцев
Условия оплаты:	банковский перевод

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

rohs

Модель:

Трёхстанковый алмазный станок для резки по одной линии

Скорость протяжки провода:

1000 (MIX) м/мин

Диаметр алмазной проволоки:

0.25-0.48 мм

Точность резки:

0.01 мм

Водяной бак:

150 л

Угол поворота:

±10°

Рабочее место:

Упаковывая детали:

Пакет в 100-градусной комнате очистки

Поставка способности:

1000 штук в месяц

Выделить:

Тристанционная однопроводная режущая машина

Машины для резки керамики сапфира

Керамическая однопроволочная режущая машина из сапфира

Характер продукции

Машины для резки однопроволочной тройной станции с бриллиантовой проволокойВведение оборудования

- Что?Бриллиантовая тройная станция однопроводная режущая машина для керамики сапфира - Что?

Машина для резки однопроводной бриллиантовой проволоки с тремя станциями представляет собой многостанционную систему совместной обработки, предназначенную для высокой точности,высокоэффективная резка твердых и хрупких материалов, таких как сапфирЕго основные компоненты включают:

Устройство с тремя станциями: отдельные зоны для резки, катушки/спуска проволоки и эксплуатации/обслуживания повышают безопасность и непрерывность работы.
Система сервопривода: сервомоторы контролируют катушку, напряжение и питание провода, обеспечивая точность движения ± 0,01 мм.
Управление напряжением в замкнутом контакте: мониторинг и регулирование напряжения провода в режиме реального времени (0,1 - 1,0 МПа) для предотвращения разрыва.
Интеллектуальные функции: интегрированная подключенность облака и удаленный мониторинг для предсказательного обслуживания и предупреждения о неисправности.

Технические характеристики трехстанционной однопроводной режущей машины для бриллиантовой проволоки

Модель	Три станции алмазные однолинейные режущие машины
Максимальный размер заготовки	600*600 мм
Скорость пробега провода	1000 (MIX) м/мин
Диаметр алмазной проволоки	0.25-0.48 мм
Линейная емкость питающего колеса	20 км
Диапазон толщины резки	0-600 мм
Точность резки	00,01 мм
Вертикальный подъемный ход рабочей станции	800 мм
Способ резки	Материал неподвижен, а алмазная проволока качается и опускается.
Скорость подачи	00,01-10 мм/мин (в зависимости от материала и толщины)
Резервуар воды	150 л
Жидкость для резки	Противоржавеющая высокоэффективная режущая жидкость
Угол поворота	± 10°
Скорость вращения	25°/с
Максимальное режущее напряжение	88.0N (установите минимальную единицу0.1n)
Глубина резки	200-600 мм
Сделайте соответствующие соединительные пластины в соответствии с диапазоном резки клиента	-
Рабочее место	3
Электрическое питание	Трехфазный пятипроводный AC380V/50Hz
Общая мощность станка	≤ 32 кВт
Главный двигатель	1*2kw
Мотор проводки	1*2kw
Мотор с подвижкой рабочего стола	0.4*6kw
Мотор регулировки напряжения	4.4*2кВ
Двигатель для выпуска и сбора проводов	5.5*2kw
Внешние габариты (кроме колыбельной коробки)	485921902184 мм
Внешние габариты (включая шкатулку с подвижными руками)	485921902184 мм
Машины	3600ка

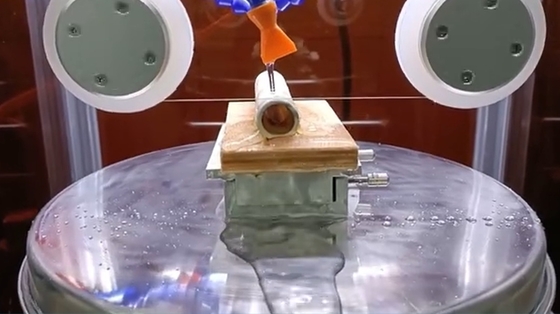

Принцип работы трехстанционной однопроводной режущей машины с алмазным проводом

Машина работает с помощью динамической шлифовки алмазной проволоки + синхронизации с тремя станциями:

1. Проводка по проводам:

Алмазная проволока (0,25 ‰ 0,48 мм в диаметре) обворачивается на капстан, перемещаясь взаимно со скоростью 1000 м/мин для создания траекторий шлифования.
Сервоприводящие колеса напряжения поддерживают постоянное напряжение, в то время как проводники стабилизируют сеть проводов.

- Что?

2. Кормление материала:

Рабочий стол движется вертикально (800 мм хода) со скоростью 400-1200 мм/ч, или проволока активно нажимает на заготовку.
Сменные операции на трех станциях: резка происходит в одной зоне, в то время как другие занимаются погрузкой / разгрузкой, минимизируя время простоя.

- Что?

3. Многоосевая координация:

Синхронизация оси X/Y/Z позволяет вращать деталь на 360° и наклонять ее на ±15° при сложной геометрии.

Машины для резки однопроволочной тройной станции с бриллиантовой проволокойКлючевые особенности и преимущества

Особенность

Описание

Технические параметры/Примеры

Сверхвысокая точность.

Сервомоторы + шаровые винты обеспечивают точность ± 0,01 мм

Размер заготовки: ø600×600 мм

Высокая эффективность.

Параллельная обработка на трех станциях повышает производительность на 200%

Скорость резки: 400-1200 мм/ч

Низкий ущерб.

Пневматическое натяжение (0 ‰ 1 МПа) + колебательное движение уменьшают отломки краев

Осколки краев сапфира < 3 μm

Умные элементы управления.

PLC + сенсорный экран для предустановленных программ, обнаружения сбоев и обслуживания облаков

Сигнализация об аномалии напряжения

Экологически чистый.

Смазочные средства на водной основе уменьшают пыль; шум < 70 дБ

Соответствует стандартам RoHS

Совместимость материала

Процессы обработки материалов с твердостью ≤ 9,5 Mohs (например, SiC: 9,2 Mohs)

Сапфир, нефрит, керамика

Машина для резки однопроводных бриллиантовых проводов с тремя станциямиПрименение

1Полупроводники и фотоэлектрическая энергия:

Резка кремниевых пластинок: квадратизация/резка монокристаллического/многокристаллического кремниевого слитка (50 ‰ 300 мкм) для солнечных элементов и интегральных батарей.
Обработка пластин SiC: высокочистые пластинки SiC для электромобильных устройств, потеря материала < 10%.

2. керамика и драгоценные камни:

Сапфировые субстраты: резка экранов светодиодных ламп и смартфонов с однородностью толщины ±0,02 мм.
Циркониевая керамика: задняя панель и инструменты для мобильных телефонов с поверхностной шероховатостью Ra<1,6 мкм.

Композиты и металлы:

Композиты из углеродных волокон: резка компонентов для аэрокосмической промышленности с разрывом волокон < 5%.
Титановые сплавы: Обработка медицинских изделий (0,1 ≈ 0,3 мм).

4Биомедицинские исследования:

Ортопедические имплантаты: резка суставов бедра и зубных образцов без теплового повреждения.
Геологические тонкие сечения: минеральные кусочки длиной 0,2 mm с сохранением первоначальной структуры.

Машина для резки однопроводных бриллиантовых проводов с трехстанциями

1Вопрос: Что делает тройную станцию однопроводной режущей машины с алмазной проволокой идеальной для промышленных применений?

A: Контроль напряжения в замкнутом цикле и сервоприводная синхронизация обеспечивают точность ± 0,01 мм и 200% повышение эффективности для резки сапфира, керамики и твердо-крехких материалов.

2Вопрос: Как тройная станция бриллиантового резака уменьшает отходы материала?

Ответ: Его многостанционный рабочий процесс минимизирует время простоя путем чередования резки, загрузки и разгрузки, в то время как колебательное движение оптимизирует использование материала для производства тонких пластин.
