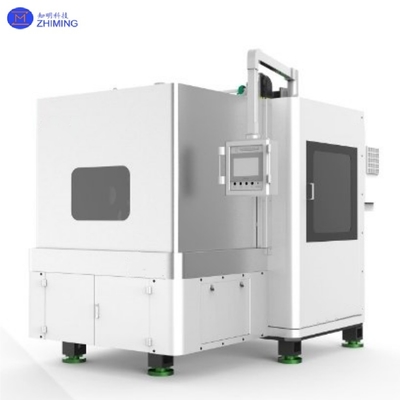

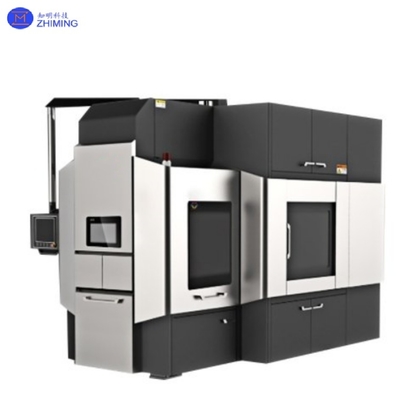

Машина для резки алмазных проводов с двумя станциями для обработки сапфира / SiC

Машина для резки алмазных проводов с двумя станциями для обработки сапфира и СиС

Одно-/многопроводная двойная станционная режущая машина с бриллиантовой проволокой является основным оборудованием для точной обработки хрупких материалов.Используя высокоскоростное вращающееся движение алмазной проволоки (стальной проволоки, покрытой карбидом кремния/частицами оксида алюминия) и относительный абразив с заготовкой"Двойная станция" позволяет одновременно размещать две установки на заготовке (или чередовать операции),значительное повышение эффективности производстваШироко используется для квадратного, нарезания и точной формования материалов, таких как полупроводниковые пластины, сапфир, карбид кремния (SiC), керамика, кварц и драгоценные металлы.

Эта машина объединяет системы сервоуправления, регулирование напряжения и технологии колебательной резки, балансирующую эффективность и точность.Он служит важным инструментом в таких отраслях, как фотоэлектротехника., полупроводников и передового производства.

Технические характеристики машины для одно- или многопроволочной пилы из алмазной проволоки

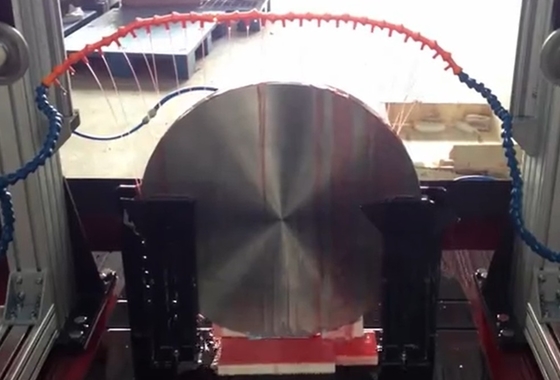

Принцип работы одно-/многопроволочной тросики с бриллиантовой проволокой

Операционная логика вращается вокруг "отталкивания бриллиантовой проволоки + подачи заготовки":

1- Диамантная проволока:

• Высокоскоростной вращающийся капстан приводит алмазную проволоку в обратное линейное движение (или однонаправленный цикл).
• Провод натягивается натяжными колесами (припружными или пневматическими), чтобы сформировать стабильную сеть режущих проводов.

2. Кормление заготовки:

• Сервомоторы контролируют устройство заготовки (в установке с двумя станциями), чтобы оно двигалось в сторону алмазной проволоки с постоянной скоростью или наоборот, генерируя относительный абразив при резке.

3Двухстанционный коммутатор:

• После завершения одной из деталей машина автоматически переключается на другую фиксацию, что позволяет работать непрерывно без простоев.

4Ключевые технологии:

• Оциллирующая резка: для обеспечения равномерного контакта проводов и улучшения плоскости поверхности модели используют рабочий стол, колеблющийся на ±8°.
• Контроль напряжения: датчики контролируют напряжение провода в режиме реального времени, предотвращая скольжение или разрыв.
