Алмазная проволока / Многопроволочная / Высокоскоростная / Высокоточная / Спускная / Осциллирующая отрезная машина

Алмазная проволока / Многопроволочная / Высокоскоростная / Высокоточная / Спускная / Осциллирующая отрезная машина

Наименование марки:	ZMSH
Номер модели:	Машина для резки алмазного провода/многопровода/высокоскоростного/высокоточного/снижающегося/осцилли
MOQ:	3
цена:	by case
Время доставки:	3-6 месяцев
Условия оплаты:	банковский перевод

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

Проект:

Многострунная канатная пила с верстаком сверху

Диаметр алмазной проволоки:

0.1-0.5mm

Скорость протяжки провода:

2000 (MIX) м/мин

Вертикальный ход подъема рабочей станции:

250 мм

Водяной бак:

300 л

Общая мощность станка:

≤ 92 кВт

Способ резки:

Материал колышется и опускается сверху вниз, в то время как положение алмазной линии остается неизме

Упаковывая детали:

Пакет в 100-градусной комнате очистки

Поставка способности:

1000 штук в месяц

Выделить:

Многопроволочная отрезная машина

Алмазная многопроволочная отрезная машина

Высокоточный режущий станок

Характер продукции

Диамантная проволока/многопроволочная/высокоскоростная/высокоточная/снижающаяся/осциллирующая режущая машина

Машина для резки алмазного провода/многопровода/высокоскоростного/высокоточного/снижающегося/осциллирующего

Машина для резки алмазной проволоки/многопроволоки/высокоскоростной/высокоточности/снижающейся/осциллирующейся является высококлассной системой, специально разработанной для точной обработки твердых и хрупких материалов.Он включает в себя множество передовых функций, включая многопроволочную параллельную резку (1-3 м / с скорость работы), точность до микрона (± 0,01 мм), нисходящий механизм подачи и динамическое колебание резки.и специальная керамика, поддерживающие различные материалы, такие как кремний, карбид кремния (SiC), сапфир (Al2O3) и кварц, отвечающие требованиям от НИОКР до серийного производства.

Технические характеристики станка для резки алмазной проволоки/многопроволоки/высокоскоростной/высокоточности/снижающейся/осциллирующей

Параметр	Спецификация
Проект	Вила с многолинейным проводом с рабочим столом на вершине
Максимальный размер заготовки	204 ø*500 мм
Основной диаметр покрытия ролика (установлен на обоих концах)	ø 240*510мм (два главных ролика)
Скорость пробега провода	2000 (MIX) м/мин
Диаметр алмазной проволоки	00,1-0,5 мм
Линейная емкость питающего колеса	20 (0,25 диаметра алмазной проволоки) км
Диапазон толщины резки	0.1-1.0 мм
Точность резки	00,01 мм
Вертикальный подъемный ход рабочей станции	250 мм
Способ резки	Материал качается и опускается сверху вниз, в то время как положение алмазной линии остается неизменным
Скорость подачи	00,01-10 мм/мин
Резервуар воды	300 л
Жидкость для резки	Противоржавеющая высокоэффективная режущая жидкость
Скорость вращения	00,83°/с
Давление насоса воздуха	0.3-3 МПа
Угол поворота	±8°
Максимальное режущее напряжение	10N-60N (установка минимальной единицы 0,1N)
Глубина резки	500 мм
Рабочее место	1
Электрическое питание	Трехфазный пятипроводный AC380V/50Hz
Общая мощность станка	≤ 92 кВт
Главный двигатель (охлаждение циркуляции воды)	22*2кВт
Мотор проводки	1*2кВт
Мотор с подвижкой рабочего стола	1.3*1кВт
Мотор регулирования напряжения (охлаждение циркуляции воды)	5.5*2 кВт
Двигатель для выпуска и сбора проводов	15*2кВт
Внешние габариты (кроме колыбельной коробки)	132026442840 мм
Внешние габариты (включая шкатулку с подвижными руками)	178028792840 мм
Машины	8000 кг

Принцип работы бриллиантовой проволоки/многопроволочной/высокоскоростной/высокоточной/снижающейся/осциллирующей режущей машины

Многопроводная резка: использует более 200 бриллиантовых проводов (диаметр 0,1-0,3 мм) в синхронизированном движении для резки пластин / материалов.
Высокоскоростное точное управление: сервомоторная проволочная пила (1000-3000 м/мин) в сочетании с воздушным шпинделем (радиальный проход < 0,5 мкм) обеспечивает стабильность.
Спускающаяся + колеблющаяся резка:

Спускающийся: вертикальная подача стола на заготовку (0,01-10 мм/мин) минимизирует отломки (< 10 мкм).
Оцилляция: Динамическое регулирование угла резки (± 8°) оптимизирует шероховатость поверхности (Ra<0,5μm).

Интеллектуальная система: позиционирование машинного зрения (точность 5 мкм) + адаптивное регулирование напряжения (20-50 Н регулируемое).

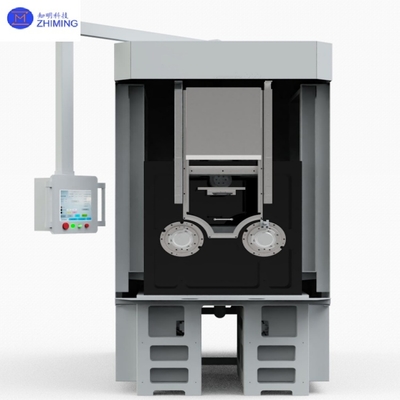

Алмазная проволока / Многопроволочная / Высокоскоростная / Высокоточная / Спускная / Осциллирующая отрезная машина 1

Диамантная проволока/многопроволока/высокая скорость/высокая точность/снижающаяся/осциллирующая режущая машина характеристики и совместимые материалы

Особенность

Описание

Характеристики материала

Эффективность многопровода

Одновременная обработка 200 проводов, 5-кратное повышение производительности

Кремниевые слитки (Φ12"), пластинки SiC (6")

Высокоскоростная точность

Скорость резки 1-3 м/с, точность ±0,01 мм

Сапфир (Mohs 9), кварц (низкое тепловое расширение)

Спускающийся + колеблющийся

Уменьшает напряжение материала, шероховатость поверхности Ra<0,5μm

Керамика (AlN/Al2O3), оптическое стекло

Интеллектуальное управление

Мониторинг режущей силы/температуры в режиме реального времени, автоматическая оптимизация

Композитные субстраты (SiC-on-Si), специальные кристаллы

Машины для резки алмазной проволоки/многопроволоки/высокоскоростной/высокоточности/снижающейся/осциллирующейся технические преимущества

Эффективность: многопроводная резка снижает стоимость единицы на 40%, поддерживает производство 300 мм пластинок.
Качество: Оциллирующая технология контролирует чиппинг < 10 мкм, урожайность > 99,5%.
Совместимость материалов: охватывает полупроводники (Si/SiC), оптоэлектронику (сапфир/кварц) и специальную керамику.
Умное производство: дистанционный мониторинг IoT + интеграция системы MES для цифрового производства.

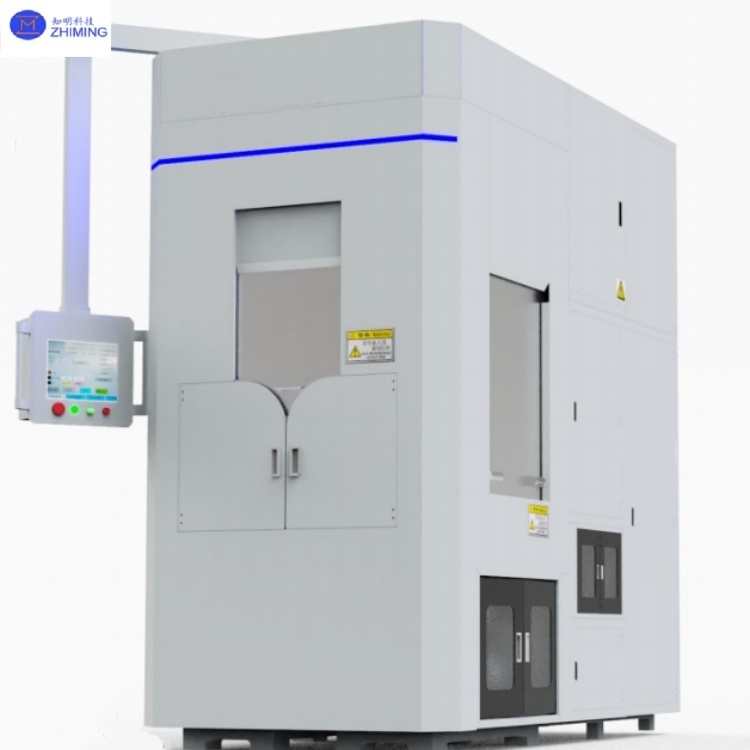

Алмазная проволока / Многопроволочная / Высокоскоростная / Высокоточная / Спускная / Осциллирующая отрезная машина 2

Диамантная проволока/многопроволочная/высокоскоростная/высокоточная/снижающаяся/осциллирующая режущая машина области применения

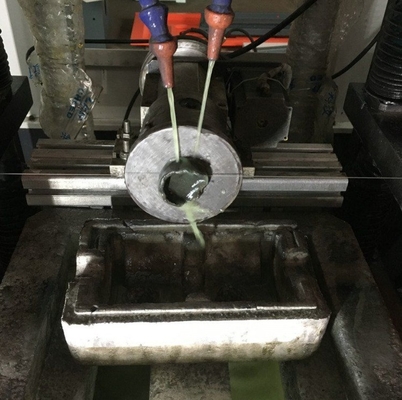

Алмазная проволока / Многопроволочная / Высокоскоростная / Высокоточная / Спускная / Осциллирующая отрезная машина 3

1Производство полупроводников

Си-Си мощность вафли нарезки: обрабатывает пластины 4H-SiC (100-350μm) с микроскопами <15μm с помощью осцилляционного резания, что имеет решающее значение для инверторов электромобилей и базовых станций 5G.
Ультратонкий MEMS кремний: низконапряженная резка кремния < 50 мкм для датчиков инерции/давления, достигающая производительности > 99%.

2. фотоэлектрическая энергия

Крупный монокристаллический кремний: Резает слитки 182/210 мм (120-180 мкм) с 30% экономией проводов и пропускной способностью < 2 мин/палку, снижая затраты на солнечные модули.

3. Оптоэлектроника

Сапфировые окна: Точная формовая резка (изогнутые/выгнутые края) для чехлов смартфонов/часов (Ra< 0,2μm, >92% проницаемость).

4. Продвинутые материалы

Керамические субстраты (AlN): Дизельные субстраты с высокой теплопроводностью (> 170 W/m·K) с удержанием прочности > 95% для силовой электроники.

Примечание: совместима с Si, SiC, сапфиром, кварцем и керамикой.

Бриллиантовая проволока/многопроволочная/высокоскоростная/высокоточная/снижающаяся/осциллирующая режущая машина FAQ

1. Вопрос: Каково преимущество колебательной резки в бриллиантовых проволочных пилах?

О: Оциллирующая резка (± 8°) уменьшает дробление до < 15 мкм и улучшает поверхностную отделку (Ra < 0,5 мкм) для хрупких материалов, таких как SiC и сапфир.

2. Вопрос: Как быстро многопроволочные бриллиантовые пилы могут резать кремниевые пластинки?

С помощью более 200 проводов со скоростью 1-3 м/с, он разрезает 300 мм кремниевых пластин за <2 минуты, повышая производительность 5 раз по сравнению с однопроводной пилой.
