Диамантовая одно- или многопроводная дротовая пила для обработки полупроводниковых пластин

Диамантовая одно- или многопроводная дротовая пила для обработки полупроводниковых пластин

Наименование марки:	ZMSH
Номер модели:	Алмазная проволочная одно/многоканальная пила
MOQ:	3
цена:	by case
Время доставки:	3-6 месяцев
Условия оплаты:	банковский перевод

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Сертификация:

rohs

Проект:

одно- или многопроволочная пила

Диаметр алмазной проволоки:

0.2-0.37 мм

Диапазон толщины резки:

1.5-80mm

Точность резки:

0.01 мм

Способ резки:

Рабочий стол качается вверх, но положение алмазной проволоки остается неизменным

Скорость подачи:

00,01-10 мм/мин

Рабочее место:

Упаковывая детали:

Пакет в 100-градусной комнате очистки

Поставка способности:

1000 штук в месяц

Выделить:

Машины для обработки полупроводниковых пластин

Машины для многопроводных пилок

Провод диаманта увидел машину

Характер продукции

Введение оборудования для одной/многопроводных тросовых пил с бриллиантовой проволокой

Диамантная одно- или многопроволочная пила для обработки полупроводниковых пластин

Машина для резки с двумя станциями с одним/множественным проводом из алмазной проволоки представляет собой высокопроизводительное высокоточное оборудование, специально разработанное для обработки твердых и хрупких материалов.Используя технологию электропокрытого алмазного провода и оснащенные двумя независимыми рабочими станциями, позволяет гибко переключаться между однопроводной точной обработкой и многопроводной серийным производством.и адаптивная технология охлаждения, что делает его идеальным для прецизионной резки, включающей полупроводниковые пластинки, фотоэлектрические кремниевые пластинки и оптические компоненты.

Технические характеристики машины для одно- или многопроволочной пилы из алмазной проволоки

Параметр	Спецификация
Проект	Одно- или многопроволочная пила
Максимальный размер заготовки	ø 320*430 мм
Диаметр основной оболочки	ø 210*450 мм (пять главных роликов)
Скорость пробега провода	1000 (MIX) м/мин
Диаметр алмазной проволоки	0.2-0.37 мм
Линейная емкость питающего колеса	Диаметр бриллиантовой проволоки 20 ((0,25 мм) /км
Диапазон толщины резки	10,5-80 мм
Точность резки	00,01 мм
Вертикальный подъемный ход рабочей станции	350 мм
Способ резки	Рабочий стол качается вверх, но положение алмазной проволоки остается неизменным
Скорость подачи	00,01-10 мм/мин
Резервуар воды	300 л
Жидкость для резки	Противоржавеющая высокоэффективная режущая жидкость
Угол поворота	±8°
Скорость вращения	00,83°/с
Максимальное режущее напряжение	100 Н (установка минимальной единицы 0,1 Н)
Глубина резки	430 мм
Рабочее место	2
Электрическое питание	Трехфазный пятипроводный AC380V/50Hz
Общая мощность станка	≤ 52 кВт
Главный двигатель	7.5*3 кВт
Мотор проводки	00,75*2 кВт
Мотор с подвижкой рабочего стола	1.3*2 кВт
Мотор регулировки напряжения	4.4*2 кВт
Двигатель для выпуска и сбора проводов	5.5*2 кВт
Внешние габариты (кроме колыбельной коробки)	231026602893 мм
Внешние габариты (включая шкатулку с подвижными руками)	231026602893 мм
Машины	6000 кг

Принцип работы одно-/многопроволочной тросики с бриллиантовой проволокой

1Система резки:

Алмазный провод формирует движение в замкнутом цикле, приводящееся сервомоторами (регулируемый 0,5-3 м/с)
Напряжение провода отслеживается в режиме реального времени с помощью высокоточных датчиков (регулируемый 20-50 Н)
Рабочий стол использует линейный двигатель с точностью позиционирования ± 1 мкм

2Координация двух станций:

Станция А: режим с одним проводом (минимальный диаметр провода 0,1 мм) для высокоточной обработки
Станция B: многопроводной режим (до 200 проводов) для серийного производства
Обе станции могут работать синхронно с автоматизированной передачей заготовки через роботизированную руку

3Система управления:

Архитектура PLC+PC, поддерживающая программирование G-кода
Система позиционирования машинного зрения (5μm повторяемость)
Мониторинг в режиме реального времени более 20 параметров процесса, включая силу резки и температуру

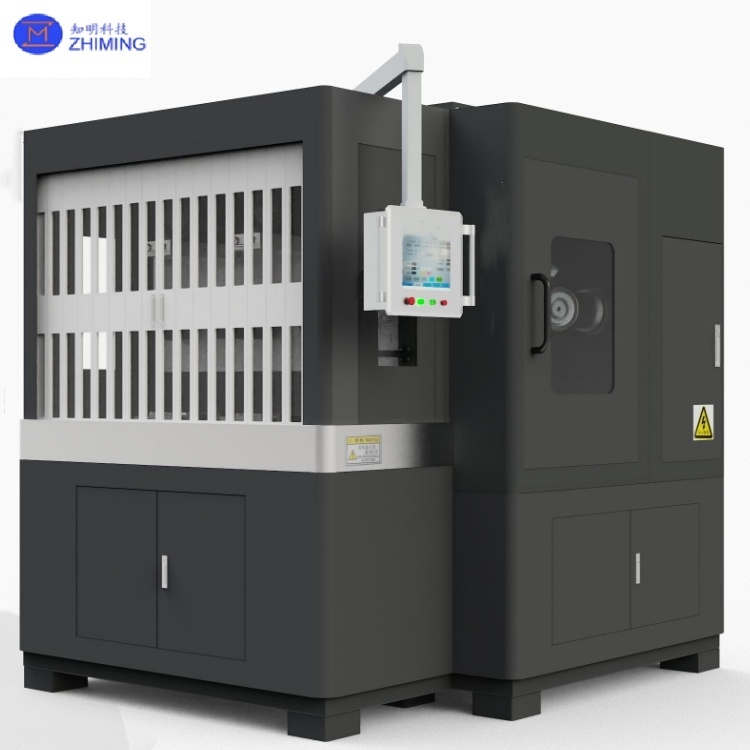

Диамантовая одно- или многопроводная дротовая пила для обработки полупроводниковых пластин 1

Основные характеристики одно-/многопроводных тросовых пилок из алмазной проволоки

1. Высокоточная способность обработки:

Точный воздушный шпиндель и линейная система привода двигателя обеспечивают точность до микрона
Система регулирования адаптивного напряжения обеспечивает стабильный процесс резки
Специально разработанная система охлаждения эффективно контролирует температуру обработки

2Гибкие способы производства:

Одностанционный высокоточный режим удовлетворяет потребности в НИОКР и небольших партиях
Многостанционная параллельная обработка значительно повышает эффективность производства
Функциональность быстрой смены адаптируется к различным требованиям производства

3Интеллектуальная система управления:

Расширенный интерфейс HMI для удобной работы
Мониторинг в реальном времени и автоматическая оптимизация ключевых параметров
Возможности дистанционной диагностики и обслуживания

4Прочный и долговечный дизайн:

Критические компоненты используют высокопрочные износостойкие материалы
Модульная структура облегчает обслуживание
Комплексные системы защиты продлевают срок службы оборудования

Типичные применения одно-/многопроводных тросовых пилок с бриллиантовой проволокой

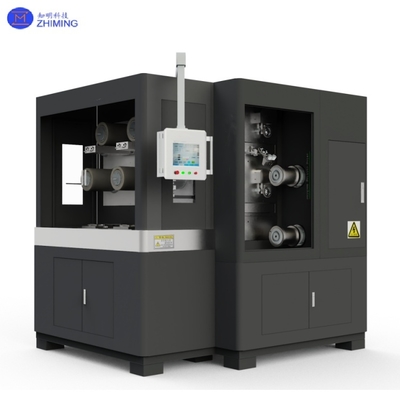

Диамантовая одно- или многопроводная дротовая пила для обработки полупроводниковых пластин 3

1Производство полупроводниковых пластин:

Точная резка пластин для силовых устройств SiC/GaN для электромобилей и инфраструктуры 5G
Высококачественная обработка сапфировых субстратов для светодиодов и бытовой электроники
Ограничение чипов датчиков MEMS, обеспечивающее производительность и надежность устройства

2Производство солнечной энергии:

Высокоэффективное нарезание крупных монокристаллических слитков кремния
Точная обработка гетеросоединительных солнечных элементов
Устойчивая резка сверхтонких кремниевых пластин (< 120 мкм)

3Обработка оптических компонентов:

Точные формования оптических элементов из кварцевого стекла
Точная резка лазерных кристаллов (YAG, сапфир и т.д.)
Инфракрасная оптическая обработка окон

4Специальная обработка материалов:

Точная обработка керамических субстратов AlN/Al2O3
Резка композитов карбида кремния
Обработка сверхжестких материалов (CVD алмаз)

5Исследования и специальные приложения:

Прототипирование новых полупроводниковых материалов
Разработка микроустройств и специальных конструкций
Подготовка образцов на заказ

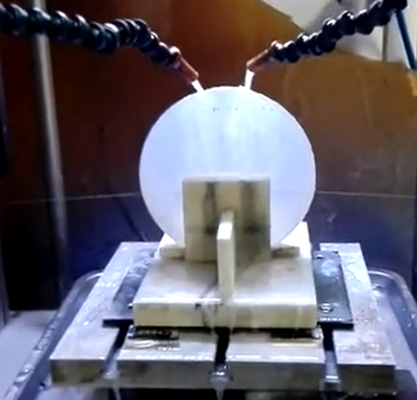

Диамантовая одно- или многопроводная дротовая пила для обработки полупроводниковых пластин 4

Технические преимущества одно- или многопроводных тросовых пил с алмазной проволокой

Диамантовая одно- или многопроводная дротовая пила для обработки полупроводниковых пластин 5

Стабильное качество переработки с доходностью > 99,5%
Приспосабливается к различным твердым/крехким материалам
Значительно более высокая производительность, чем обычные методы
Легкая эксплуатация и техническое обслуживание с низкой TCO

Примечание: доступны индивидуальные решения, включая специальную обработку размеров и версии чистых помещений.

Часто задаваемые вопросы о одной или нескольких трососеях из алмазной проволоки

1Вопрос: Каково основное преимущество двухстанционной диамантной дротной пилы?
О: Он позволяет одновременно высокоточную однопроводной резки и многопроводной обработки партии, повышая производительность на 50% по сравнению с однорежимными машинами.

2. Вопрос: Какие материалы можно разрезать с помощью двухстанционных пил с алмазной проволокой?
О: Твердые/хрупкие материалы, такие как кремний, SiC, GaN, сапфир, кварц и керамика с точностью до ± 0,01 мм.
