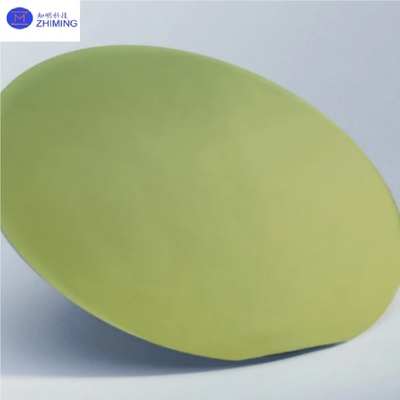

8-дюймовая эпитаксиальная SiC-пластина, диаметр 200 мм, толщина 500 мкм, 4H-N типа
Являясь основным поставщиком материалов в китайской производственной цепочке SiC, ZMSH самостоятельно разрабатывает 8-дюймовые эпитаксиальные SiC-пластины на основе отработанной технологической платформы выращивания пластин большого диаметра. Используя метод химического осаждения из газовой фазы (CVD), на нашей высокочистой SiC-подложке формируется однородная монокристаллическая пленка. Основные характеристики включают:
- Толщина эпитаксиального слоя: 5-20 мкм (равномерность ±3%)
- Отклонение концентрации легирования: <5%
- Плотность дефектов на поверхности: <0,5/см²
- Низкая фоновая концентрация: <1×10¹⁴ см⁻³
- Эффективность преобразования BPD: >99%
По сравнению с традиционными 6-дюймовыми пластинами, 8-дюймовая пластина увеличивает полезную площадь на 78%, снижая стоимость одного устройства примерно на 30% за счет автоматизированного производства, что делает ее идеальной для электромобилей, промышленных источников питания и других крупномасштабных применений.
Спецификации 8-дюймовой эпитаксиальной SiC-пластины
|
Параметр
|
Спецификация
|
|
Диаметр
|
200 мм
|
|
Толщина
|
500 ±25 мкм
|
|
Толщина эпитаксиального слоя
|
5-20 мкм (настраивается)
|
|
Равномерность толщины
|
≤3%
|
|
Равномерность легирования (n-тип)
|
≤5%
|
|
Плотность дефектов на поверхности
|
≤0,5/см²
|
|
Шероховатость поверхности (Ra)
|
≤0,5 нм (сканирование АСМ 10 мкм×10 мкм)
|
|
Пробивное поле
|
≥3 МВ/см
|
|
Подвижность электронов
|
≥1000 см²/(В·с)
|
|
Концентрация носителей
|
5×10¹³~1×10¹⁹ см⁻³ (n-тип)
|
|
Кристаллографическая ориентация
|
4H-SiC (вне оси ≤0,5°)
|
|
Удельное сопротивление буферного слоя
|
1×10¹⁸ Ω·см (n-тип)
|
|
Автомобильная сертификация
|
Соответствует IATF 16949
|
|
HTRB-тест (175°C/1000 ч)
|
Дрейф параметра ≤0,5%
|
|
Поддерживаемые устройства
|
MOSFET, SBD, JBS, IGBT
|
Основные характеристики 8-дюймовой эпитаксиальной SiC-пластины
1. Прецизионный контроль процесса
- Замкнутый контур потока газа и мониторинг температуры в реальном времени обеспечивают наноразмерный контроль толщины/легирования, 8-дюймовая эпитаксиальная SiC-пластина поддерживает конструкции устройств 600-3300 В.
2. Сверхнизкая плотность дефектов
- Дефекты поверхности <0,2/см², плотность дислокаций ~10³ см⁻³, обеспечивая <1% ухудшение производительности после 100 тыс. тепловых циклов.
3. Совместимость материалов
- Оптимизированная для 4H-SiC, 8-дюймовая эпитаксиальная SiC-пластина имеет настраиваемые слои n-типа/полуизолирующие слои, отвечающие строгим требованиям к RON (<2 mΩ·cm²) and breakdown strength (>3 МВ/см).
4. Стабильность окружающей среды
- Коррозионностойкая пассивация поддерживает <0,5% электрический дрейф при 85°C/85% относительной влажности в течение 1000 часов.
Применение 8-дюймовой эпитаксиальной SiC-пластины1. В: Каковы преимущества 8-дюймовых эпитаксиальных SiC-пластин по сравнению с 6-дюймовыми?
Основной материал для тяговых инверторов и OBC, обеспечивающий платформы 800 В с эффективностью более 95% и пиковой зарядкой 600 кВт.
- 2. Солнечная энергия/Накопители энергии
99% эффективные строковые инверторы снижают потери системы на 50%, увеличивая IRR проекта на 3-5%.
8-дюймовая эпитаксиальная SiC-пластина обеспечивает переключение со скоростью >100 кГц в серверах PFC и тяговых преобразователях, достигая плотности мощности 100 Вт/дюйм³.
Низкопористая подложка для GaN RF-устройств, 8-дюймовая эпитаксиальная SiC-пластина улучшает эффективность PA базовой станции до 75% с целостностью многоканального сигнала.
- Рекомендации по сопутствующим продуктам
6-дюймовые эпитаксиальные SiC-пластины ZMSH отличаются высококачественными монокристаллическими пленками 4H-SiC, выращенными методом CVD на премиальных подложках, предлагая толщину 5-30 мкм с равномерностью ≤3% и плотностью дефектов
<0,5/см². Оптимизированные для силовых устройств 650 В-3,3 кВ (MOSFET/SBD), они обеспечивают на 20% более низкое сопротивление Ron и на 15% более высокую эффективность переключения, чем кремниевые решения, что идеально подходит для зарядных устройств EV и промышленных преобразователей.FAQ по
8-дюймовой эпитаксиальной SiC-пластине1. В: Каковы преимущества 8-дюймовых эпитаксиальных SiC-пластин по сравнению с 6-дюймовыми?
О: 8-дюймовые пластины обеспечивают на 78% большую полезную площадь, снижая стоимость чипов примерно на 30% за счет более высокой производительности и лучшей экономии за счет масштаба для электромобилей и силовых устройств.
2. В: Как плотность дефектов 8-дюймовой SiC-пластины соотносится с кремнием?
О: Усовершенствованные 8-дюймовые эпитаксиальные SiC-пластины достигают
<0,5 дефектов/см² против кремния 99%, обеспечивая надежность силовых устройств.Теги: #
