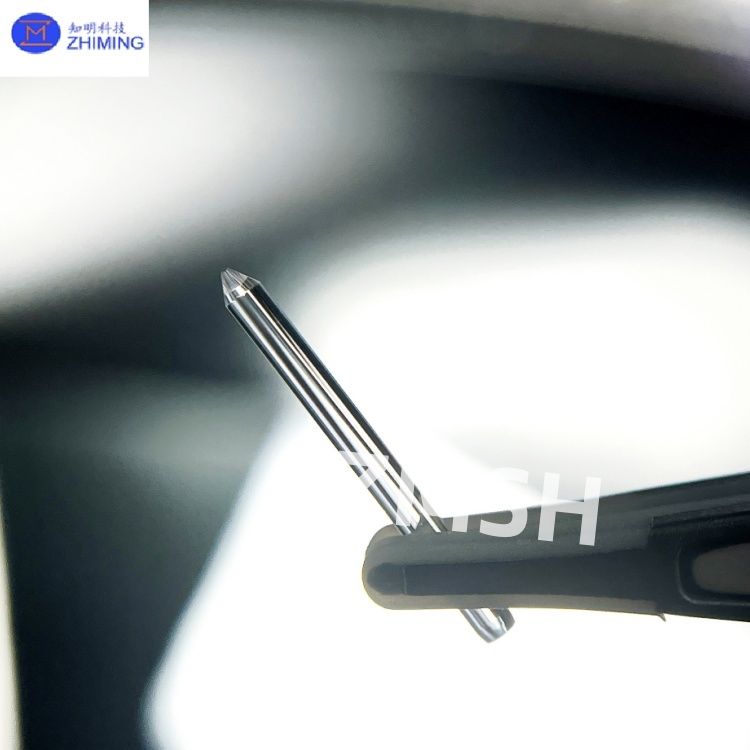

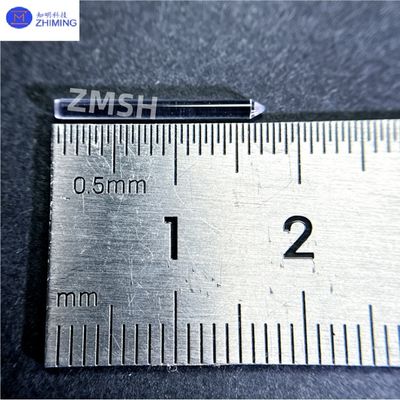

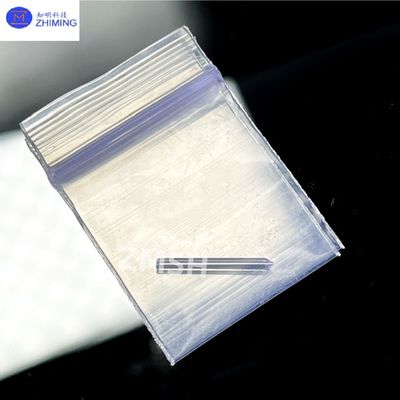

Сапфировые стержни, световые конусные стержни, сапфировые разрядные иглы, специализированные для полупроводникового оборудования
Сапфировые разрядные иглы - это специализированные оптические компоненты, изготовленные из высокочистого монокристаллического оксида алюминия (Al₂O₃ чистотой ≥99,99%). Являясь профессиональным производителем оптических компонентов, ZMSH располагает полными производственными линиями для выращивания кристаллов, прецизионной обработки и нанесения покрытий. Продукция изготавливается с использованием передовой технологии EFG (Edge-defined Film-fed Growth), демонстрируя исключительную осевую оптическую однородность и радиальную согласованность показателя преломления. Уникальная коническая конструкция обеспечивает эффективное сопряжение, расширение или фокусировку луча, что делает ее критически важным компонентом в передовых оптических системах.
Технические параметры сапфировые разрядные иглы
|
Категория параметра
|
Спецификации
|
|
Размеры
|
Входной диаметр Φ0,5-10 мм, выходной диаметр Φ1-25 мм, длина 10-200 мм
|
|
Материал
|
Al₂O₃ чистота ≥99,99%
|
|
Ориентация кристалла
|
C-axis/<1120>отклонение ориентации ±0,5°, настраивается для других ориентаций
|
|
Варианты покрытия
|
УФ антиотражающее (200-400 нм), ИК широкополосное (3-5μm), высокоотражающее (>98%@10.6μm)
|
|
Оптические характеристики
|
Численная апертура NA 0,15-0,22 (регулируется), потери на пропускание <0,1 дБ/см@1550 нм
|
Основные характеристики сапфировые разрядные иглы
1. Превосходные оптические характеристики: Диапазон рабочих длин волн 0,17-5,5μm (от глубокого УФ до среднего ИК), сапфировые разрядные иглы с пропусканием ≥85% при 633 нм после двусторонней полировки
2. Отличная термическая стабильность: Коэффициент теплового расширения всего 5,3×10⁻⁶/K (от комнатной температуры до 1000°C), сапфировые разрядные иглы способны выдерживать высокоинтенсивное лазерное излучение
3. Исключительная механическая прочность: Твердость по Моосу 9, прочность при изгибе более 700 МПа
4. Выдающееся качество поверхности: Сапфировые разрядные иглы обеспечивают низкие потери на рассеяние света
5. Прецизионный геометрический контроль: Допуск угла конуса строго поддерживается в пределах ±0,5°, перпендикулярность торцевой поверхности <5 угловых минут
Основные области применения сапфировые разрядные иглы
1. Лазерные технологии
- Системы формирования луча для мощных лазеров, сапфировые разрядные иглы преобразуют гауссовы лучи в лучи с плоской вершиной с однородностью >90%
- Преобразователи мод для волоконных лазеров, значительно улучшающие качество луча
2. Волоконно-оптическая связь
- Устройства преобразования мод в оптических модулях 400G, эффективно снижающие дисперсию передачи
- Системы накачки для EDFA (эрбиевых волоконных усилителей), сапфировые разрядные иглы повышают эффективность преобразования энергии
3. Биомедицинские устройства
- Основные световодящие компоненты для высококлассных эндоскопов, сапфировые разрядные иглы устойчивы к автоклавной стерилизации
- Основные оптические элементы в системах ОКТ (оптической когерентной томографии)
4. Приборы промышленного контроля
- Оптические входные интерфейсы для спектрометров, повышающие эффективность сбора сигнала
- Световодящие компоненты для систем прецизионного визуального контроля
Услуги ZMSH по сапфировые разрядные иглы
ZMSH предоставляет комплексные сапфировые разрядные иглы решения:
- Изготовление на заказ: Поддержка специальных размеров и сложных геометрий, включая асимметричные конусы
- Прецизионная обработка: Оснащена оборудованием для сверхточной шлифовки и полировки для обеспечения качества поверхности нанометрового уровня
- Профессиональные услуги по нанесению покрытий: Различные функциональные оптические покрытия от УФ до ИК длин волн
- Техническая поддержка: Специальная команда оптических инженеров, обеспечивающая полную поддержку от проектирования до применения
- Гарантия качества: Строгое тестирование оптических характеристик с полными отчетами об испытаниях для каждой партии
Вопросы и ответы по сапфировые разрядные иглы
1. Вопрос: Для чего используются сапфировые разрядные иглы в лазерных системах?
Ответ: Сапфировые разрядные иглы в основном используются для формирования луча и преобразования мод в мощных лазерах для улучшения качества и однородности луча.
2. Вопрос: Почему для оптических конусов выбирают сапфир, а не кварц?
Ответ: Сапфир обладает превосходной твердостью, термической стабильностью и химической стойкостью по сравнению с кварцем, что делает его идеальным для требовательных оптических применений.
Теги: #Прецизионные сапфировые стержни, #Сапфировый световой конус, #Al₂O₃ 99,999%, #Пропускание≥80%, #Прецизионная резка, #Оптический класс, #Ra≤0,5 нм, #Сапфировые разрядные иглы
