Оптические окна из кварцевого стекла нестандартной формы, толщина 8,3 мм, высокий показатель преломления

Детали продукта

Место происхождения: Китай

Фирменное наименование: ZMSH

Сертификация: rohs

Номер модели: Оптические окна из кварцевого стекла

Условия оплаты и доставки

Количество мин заказа: 10

Цена: by case

Упаковывая детали: Пакет в 100-градусной комнате очистки

Время доставки: 5-8weeks

Условия оплаты: T/T

Поставка способности: 1000 штук в месяц

Получите самую лучшую цену
Выделить:

Оптические стеклянные окна

,

Оптические окна из кварцевого стекла нестандартной формы

,

Оптические окна из оптического стекла с высоким показателем преломления

Материал:
Сплавленный кремний
Толщина:
8,3 мм
Диаметр/размер:
Настраиваемый
Диапазон передачи:
190 нм ~ 2500 нм
Параллелизм:
< 3 аркмин
Варианты покрытия:
Покрытие AR, отражающее покрытие и т.д.
Материал:
Сплавленный кремний
Толщина:
8,3 мм
Диаметр/размер:
Настраиваемый
Диапазон передачи:
190 нм ~ 2500 нм
Параллелизм:
< 3 аркмин
Варианты покрытия:
Покрытие AR, отражающее покрытие и т.д.
Оптические окна из кварцевого стекла нестандартной формы, толщина 8,3 мм, высокий показатель преломления



Обзор кварцевого оптического окна (толщина 8,3 мм)







Кварцевые оптические стеклянные окна нестандартной формы, толщина 8,3 мм, высокий показатель преломления






Кварцевое оптическое окно (толщина 8,3 мм) изготовлено с высокой точностью из высокочистого плавленого кварца (SiO₂), обеспечивающего исключительную оптическую прозрачность, термическую стабильность и химическую инертность. Разработанное для требовательных применений в передовых лазерных системах, производстве полупроводников и вакуумных наблюдениях, это изделие поддерживает нестандартные геометрии (круглые, квадратные, неправильные формы) и сложные структуры (сквозные отверстия, скошенные края, фаски) для удовлетворения различных потребностей оптической интеграции. Дополнительные продукты включают кварцевые призмы, фильтры и линзы.








Характеристики кварцевого оптического окна (толщина 8,3 мм)





Параметр Значение/Описание
Материал Плавленый кварц
Толщина 8,3 мм
Диаметр/Размер Настраиваемый
Качество поверхности 60/40 или лучше
Диапазон пропускания 190 нм ~ 2500 нм
Показатель преломления (@587,6 нм) 1,458
Плоскостность поверхности λ/4 @ 632,8 нм
Параллельность < 3 угловых минуты
Варианты покрытия AR-покрытие, отражающее покрытие и т. д.








Особенности кварцевого оптического окна (толщина 8,3 мм)

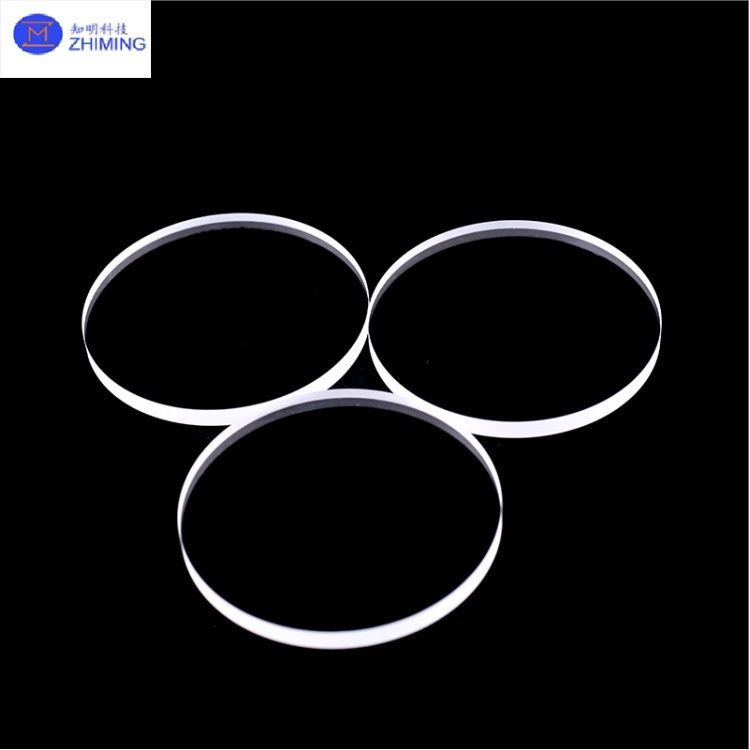

Оптические окна из кварцевого стекла нестандартной формы, толщина 8,3 мм, высокий показатель преломления 0

1. Оптические характеристики



- Широкий спектр пропускания: >90% пропускания в ультрафиолетовом (170–2500 нм) и инфракрасном (до 3500 нм) диапазонах, оптимизированный для применений в УФ-видимом-ИК диапазоне.

- Низкий рассеянный свет: Достигает плоскостности поверхности λ/10 (проверено с помощью интерферометрии Zygo) и Ra <1 нм (атомно-силовая микроскопия), минимизируя рассеяние и искажение света.




2. Термическая устойчивость



- Высокая термостойкость: Работает непрерывно при 1100°C и выдерживает тепловой удар (1100°C → комнатная температура без растрескивания).

- Сверхнизкий КТР: Коэффициент теплового расширения 0,55×10⁻⁶/°C (25–300°C), обеспечивающий стабильность размеров при экстремальных температурных циклах.





3. Механическая и химическая стойкость



- Твердость и прочность: Твердость по шкале Мооса 7 и прочность на сжатие 1100 МПа, устойчивость к механическому истиранию и условиям высокого давления.

- Химическая стойкость: Непроницаемость для кислот (кроме HF) и органических растворителей, подтверждено в процессах влажного травления полупроводников и химического осаждения из паровой фазы (CVD).





4. Качество поверхности



- Сверхполированная отделка: Шероховатость поверхности <1 нм (Ra) и спецификация 40/20 по царапинам/дефектам, критичная для получения изображений с высоким разрешением и лазерной оптики.








Применение кварцевого оптического окна (толщина 8,3 мм)

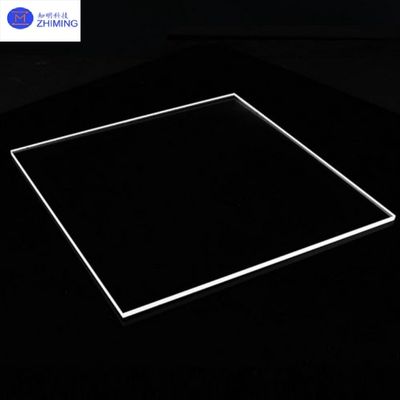

Оптические окна из кварцевого стекла нестандартной формы, толщина 8,3 мм, высокий показатель преломления 1

1. Лазерные системы



· Окна вывода лазера: Служат защитными интерфейсами для CO₂-лазеров (10,6 мкм) и сверхбыстрых лазеров (фемтосекундные импульсы), смягчая тепловую линзу и искажение луча.

· УФ-лазерное экранирование: Защищает чувствительные компоненты в системах литографии и микрообработки от деградации, вызванной УФ-излучением.



2. Производство полупроводников



· Окна наблюдения плазмы: Обеспечивают мониторинг процессов плазменного травления в реальном времени при производстве пластин, поддерживая целостность вакуума и оптическую четкость.

· Смотровые окна камер CVD: Контролируют однородность осаждения тонких пленок, противостоя коррозионным побочным продуктам (например, SiCl₄, NF₃).



3. Вакуумные и высокорадиационные среды



· Окна линии пучка синхротрона: Передают жесткое рентгеновское излучение (до 35 кэВ) с минимальным поглощением в ускорителях частиц и лазерах на свободных электронах.

· Мониторинг вакуумной системы: Обеспечивают видимость в камерах высокого вакуума без ущерба для целостности давления.

4. Аналитические приборы



· Окна для образцов спектрометров: Обеспечивают плоскую спектральную характеристику для спектроскопии комбинационного рассеяния, Фуртье-ИК и УФ-видимой спектроскопии, поддерживая характеристику материала.

· Держатели образцов XRD: Поддерживают кристаллографическое выравнивание во время дифракционного анализа.



5. Оборона и аэрокосмическая промышленность



· Окна гиперзвуковых аппаратов: Выдерживают температурные градиенты, превышающие 1000°C/с, и дозы излучения >10⁶ рад.

· Лазерные системы вооружения: Защищают компоненты оптического тракта от высокоэнергетических лазерных импульсов (100 кВт–1 МВт).








Сервис ZMSH





ZMSH Precision Optics специализируется на исследованиях, разработках и производстве высокоточных кварцевых оптических компонентов, основными продуктами которых являются кварцевые оптические окна (в частности, варианты толщиной 8,3 мм), призмы, фильтры и линзы, все из которых изготовлены из высокочистого плавленого кварца для исключительной оптической прозрачности, термической стабильности и химической инертности. Предлагая широкие возможности настройки — от стандартных круглых/квадратных форм до неправильных/сложных геометрий (со сквозными отверстиями, скошенными краями или многоапертурными конструкциями) — ZMSH удовлетворяет разнообразные промышленные потребности в лазерных системах, полупроводниковом оборудовании, вакуумных наблюдениях, аналитических приборах и оборонных/аэрокосмических приложениях. Услуги включают в себя полную поддержку жизненного цикла: от изготовления на заказ (обработка на станках с ЧПУ, полировка, покрытие — AR/HR/дихроичные пленки), метрологию (плоскостность поверхности, испытания на пропускание) и быстрое прототипирование до масштабируемого массового производства, дополненные техническими консультациями по выбору материала и оптимизации обработки поверхности для обеспечения оптимальной системной интеграции.

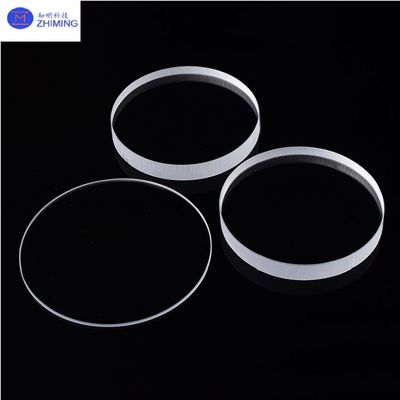

Оптические окна из кварцевого стекла нестандартной формы, толщина 8,3 мм, высокий показатель преломления 2Оптические окна из кварцевого стекла нестандартной формы, толщина 8,3 мм, высокий показатель преломления 3








FAQкварцевого оптического окна (толщина 8,3 мм)1. В: Какова максимальная рабочая температура для кварцевого окна толщиной 8,3 мм?





A: Да, оно обеспечивает >90% пропускания в УФ-диапазоне (185–400 нм) и до 3500 нм в инфракрасном диапазоне, что идеально подходит для лазерных систем и спектроскопии.

2.





В: Поддерживает ли кварцевое окно толщиной 8,3 мм УФ-излучение? A: Да, оно обеспечивает >90% пропускания в УФ-диапазоне (185–400 нм) и до 3500 нм в инфракрасном диапазоне, что идеально подходит для лазерных систем и спектроскопии.

Теги: #Кварцевые стеклянные оптические окна, #Настраиваемые, #Пластины из плавленого кварца, #Кристалл SiO₂, #Кварцевые пластины, #Сорт JGS1/JGS2, #Высокая чистота, #Оптические компоненты из плавленого кварца, #Кварцевая стеклянная пластина, #, #Покрытие опционально, #Чистота 5N SiO₂, #Жаростойкий, #Прозрачный, #Монокристаллическая кварцевая кристаллическая подложка, #Толщина 8,3 мм, #Высокий показатель преломления
