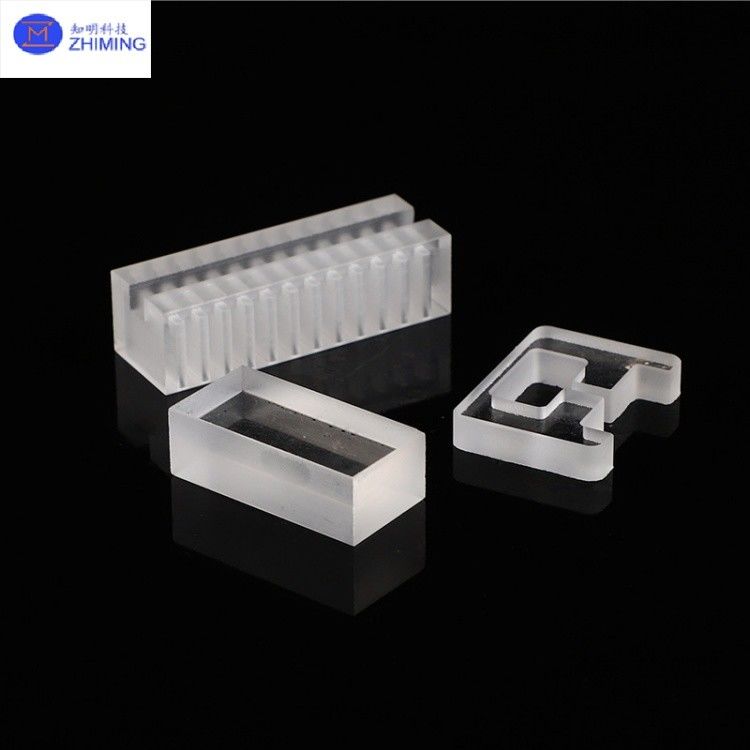

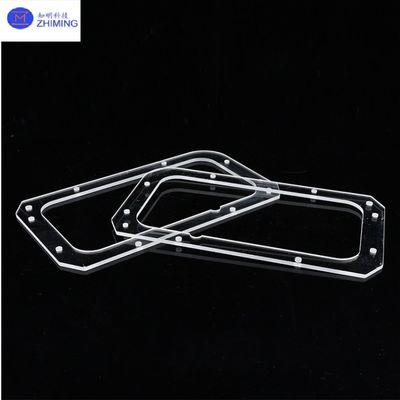

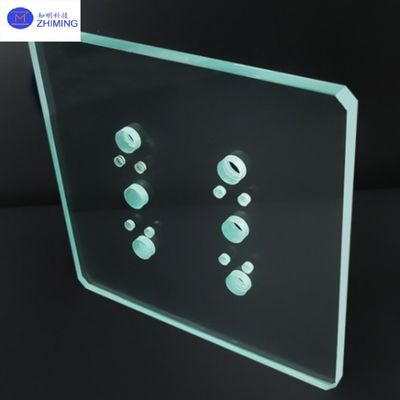

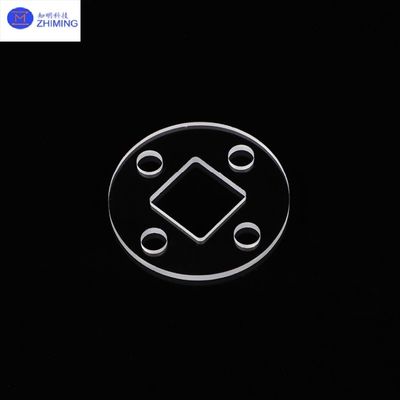

Кварцевая стеклянная пластина высокой чистоты с лазерными сквозными отверстиями нестандартной формы

Высокочистая кварцевая стеклянная плита с лазерными пробивающими отверстиями.

Кварцевые формованные сквозные пластины - это оптические компоненты с высокой точностью, изготовленные из высокочистого расплавленного кремния (SiO2 ≥ 99,999%) с использованием передовых лазерных бурений, шлифовки,и методы полировкиОсновные их особенности:

· Конструкции проходных отверстий:Круговые, квадратные, спиральные, раздвоенные и другие нестандартные диафрагмы (0,2 ∼ 100 мм) с точностью ± 0,01 мм, позволяющие контролировать сложный путь света.

- Что?· Экстремальная тепловая устойчивость:Кратковременное сопротивление до 1200 °C, долгосрочная рабочая стабильность при 800 ‰ 1000 °C и коэффициент теплового расширения 1/10 стандартного стекла.

· Трансмиссия широкого спектра:≥90% (УФ: 185 нм), ≥95% (видимое) и ≥85% (IR: 3500 нм), обеспечивая оптическую чистоту без пузырей или полос.

· Специализированные услуги:Поддержка проектов, предоставляемых клиентом (2D/3D чертежи), настройка лазерного бурения (например, проходные отверстия, противоворонки, ступенчатые отверстия), быстрая доставка небольших партий (3-5 дней),и строгий контроль качества (сертификат SGS).

ZMSH специализируется на изготовлении кварцевых формованных сквозных плит для полупроводникового оборудования, фотоники и медицинских приборов, интегрируя дизайн, обработку,и испытания, чтобы соответствовать строгим требованиям к точности, высокотемпературная устойчивость и низкое рассеивание.

Спецификация длякварцевые проходные пластины по заказу

Примечание: доступны индивидуальные рисунки отверстий (например, шестиугольные, микрофлюидные) и поверхностные обработки.

Основные особенностикварцевые проходные пластины по заказу

1. Свойства материала

· Ультравысокая чистота: SiO2 ≥ 99,999%, примеси < 5 ppm, обеспечивая > 90% УФ-проницаемость при 200 нм.

· Устойчивость к высоким температурам: кратковременная стойкость до 1200°C, долгосрочная стабильность при 800-1000°C, с коэффициентом теплового расширения 5,5×10−7/°C.

· Химическая инертность: устойчива к сильным кислотам (кроме HF), щелочам и органическим растворителям.

2. Точность обработки

· Дизайн отверстия: Круговая, квадратная или индивидуальная форма (например, спиральная, раздвоенная), диапазон диафрагмы 0,2 ‰ 100 мм, точность ± 0,01 мм, шероховатость поверхности < 0,5 нм.

· Лазерное бурение: использует фемтосекундные или ультрафиолетовые лазеры для обработки без напряжения, достигая гладких стен отверстий без огранки.

- Что?

3Оптические характеристики.

· Проницаемость широкого спектра: УФ (185 нм) > 80%, видимая (400-700 нм) > 95%, IR (3500 нм) > 85%.

· Низкое рассеивание: точность изображения поверхности λ/10@632,8 нм, минимизирующая потерю световой энергии для высокоточного изображения и обнаружения.

- Что?

4Механические свойства

· Высокая прочность на сжатие: > 1000 МПа, устойчивость к механическим ударам и вибрациям.

· Легкость: плотность 2,2 г/см3, на 15% легче, чем стекло K9, идеально подходит для аэрокосмических применений.

- Что?

5Поверхностные обработки.

· варианты покрытия: антиотражательные (AR, R < 0,5% @ 400 ‰ 1600 нм), отражательные (Al / Ag, R > 95%) и лазерно-устойчивые покрытия (порог > 10 J / cm2).

· Конструкция рамы: < 0,2×45° защитная рама для снижения концентрации напряжения.

Основные применения кварцевых проходных пластин формы

1Производство полупроводников

· Проверка пластин: элементы выравнивания фотолитографического оборудования для точности УФ-литографии.

· Испытания упаковки: Инфракрасные тепловизионные окна для высокотемпературной инкапсуляции.

2Фотоника.

· Волоконное соединение: лазерно-детекторные окна с низкой потерей (< 0,5 дБ).

· Мультиплексеры с волноводами: многоканальный световой путь, разделяющийся через специальные диафрагмы.

- Что?

3Медицинские изделия

· Эндоскопическое изображение: призмы управления и складывающие элементы светового пути для повышения разрешения.

· Лазерная терапия: точное световое направление в офтальмической хирургии, совместимое с высокотемпературной стерилизацией.

4Исследования и промышленность

· Квантовая связь: Сгибание светового пути в однофотонных детекторах для конструкций с низким рассеиванием.

· Лазерная обработка: Лазерное управление траекторией в системах резки/сварки с плотностью мощности > 106 Вт/см2.

5- Аэрокосмическая.

· Спутниковое дистанционное зондирование: окна системы УФ-изображения с устойчивостью к излучению и тепловым ударам.
