Окна из кварцевого стекла неправильной формы на заказ Оптические компоненты из высокочистого плавленого кварца

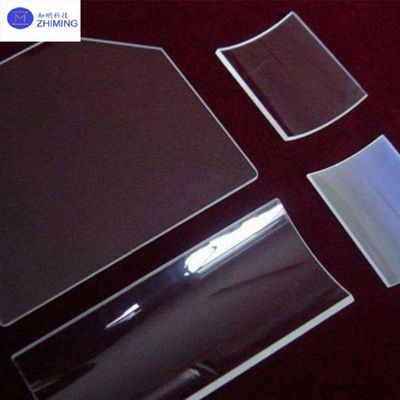

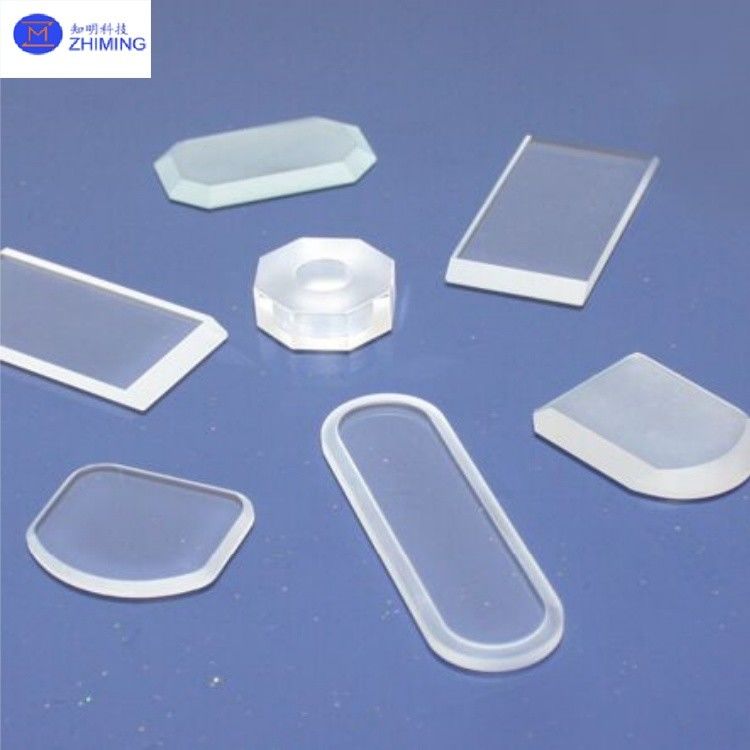

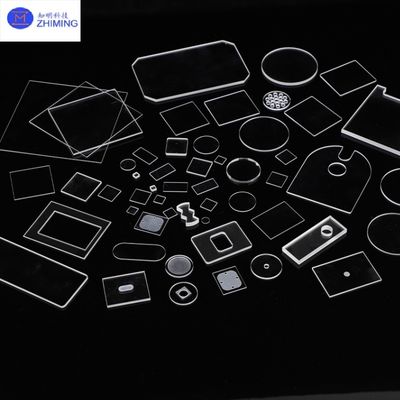

Окна неправильной формы из кварца - это прецизионные оптические компоненты, изготовленные из высокочистого плавленого кварца (SiO₂), предназначенные для специализированных оптических систем и индивидуальных требований к оборудованию. Эти окна не только сохраняют превосходные свойства кварцевого стекла (включая высокую пропускаемость, термостойкость и химическую стабильность), но и приспосабливаются к сложным конструктивным решениям, что делает их незаменимыми в лазерных технологиях, полупроводниках и научных приборах. ZMSH - это высокотехнологичное предприятие, специализирующееся на исследованиях и разработках и производстве оптических компонентов, предлагающее комплексные решения для окон из кварца неправильной формы - от индивидуального проектирования, прецизионной обработки, нанесения покрытий до услуг по тестированию. Мы поддерживаем разработку полного цикла от прототипирования до серийного производства, удовлетворяя уникальные требования к форме, размерам и оптическим характеристикам.
Спецификация дляОкна из кварцевого стекла неправильной формы
| Параметр |
Спецификация |
| Материал |
Высокочистый плавленый кварц (SiO₂≥99,99%) |
| Диапазон пропускания |
170 нм ~ 2500 нм (от УФ до ближнего ИК) |
| Диапазон толщины |
0,3 мм ~ 50 мм (настраиваемый) |
| Допуск по размерам |
±0,1 мм (стандарт), ±0,02 мм (высокая точность) |
| Шероховатость поверхности |
Ra≤0,5 нм (суперполировка) |
| Параллельность |
<1 угловая минута (стандарт), <10 угловых секунд (высокая точность) |
| Коэффициент теплового расширения |
0,55×10⁻⁶/°C (20~300℃) |
| Максимальная рабочая температура |
Кратковременная: 1200℃, Долговременная: 1000℃ |
| Порог лазерного повреждения |
>5 Дж/см²@1064 нм, импульс 10 нс |
| Химическая стойкость |
Кислото/щелочестойкость (кроме HF) |
| Точность обработки краев |
Сколы≤0,05 мм (специальный запрос: 0,02 мм) |
Основные характеристикиОкна из кварцевого стекла неправильной формы
Основные характеристики кварцевых окон неправильной формы включают:
1. Адаптивность к сложной форме: Способность изготавливать нестандартные геометрии (многоугольники, секторы, профили по индивидуальному заказу) для специализированных оптических конфигураций.
2. Исключительные оптические характеристики: Высокая пропускаемость в спектре от УФ до ИК (170 нм-2500 нм) для широкополосных применений.
3. Стабильность в экстремальных условиях: Выдерживает длительное использование при температуре ≤1000°C, устойчив к тепловому удару и химически инертен (за исключением HF).
4. Высокая механическая прочность: Твердость по шкале Мооса 7, хотя требуется индивидуальное усиление краев из-за присущей хрупкости.
5. Возможность прецизионной обработки: Достигает точности резки на уровне микрон с сколами краев ≤0,05 мм и шероховатостью поверхности Ra≤0,5 нм.
Основные области примененияОкна из кварцевого стекла неправильной формы
Уникальная геометрия кварцевых окон неправильной формы делает их незаменимыми в:
-
1. Лазерные оптические системы: Асимметричные окна формирования луча для мощных лазеров, требующих индивидуальных профилей.
-
-
2. Полупроводниковое оборудование: Специализированные смотровые окна для травителей/степперов с ограниченным пространством.
-
-
3. Научные приборы: Специальные вакуумные смотровые окна для систем синхротронного излучения, обеспечивающие баланс между пропусканием и герметизацией.
-
-
4. Оборона и аэрокосмическая промышленность: Обтекатели ракет или окна датчиков спутников, выдерживающие экстремальные температуры/воздействия.
-
-
5. Медицинские устройства: Эргономичные оптические интерфейсы для эндоскопов/систем лазерной терапии.
-
Услуги ZMSH
ZMSH предоставляет комплексные решения для окон из кварца неправильной формы, включающие выбор материала, конструкцию и последующую обработку. Клиенты могут предоставить чертежи CAD или физические образцы для индивидуальной обработки, при этом прецизионная резка с ЧПУ и шлифовка кромок обеспечивают точность размеров (±0,02 мм). Мы предоставляем оптические покрытия, включая антиотражающие (AR), высокоотражающие (HR) и специализированные решения, такие как покрытия, устойчивые к лазерному повреждению (LIDT>10 Дж/см²), или средства против запотевания. Все продукты проходят строгий контроль с помощью интерферометров и спектрометров, сопровождаемый подробными отчетами об испытаниях (включая погрешность формы поверхности и спектры пропускания). Наша служба быстрого прототипирования поддерживает проверку НИОКР, а масштабируемая производственная мощность гарантирует стабильное выполнение заказов OEM/ODM. Работая по интегрированной модели производства и торговли, ZMSH поставляет как стандартные продукты, так и полную техническую поддержку от разработки прототипа до серийного производства для производителей высокотехнологичного оборудования.
