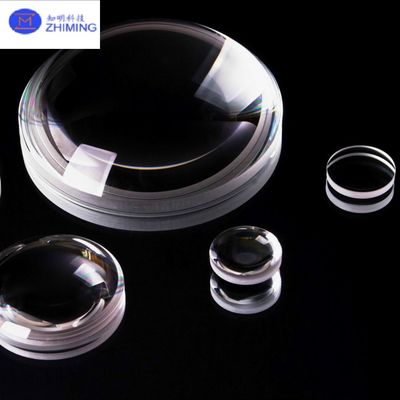

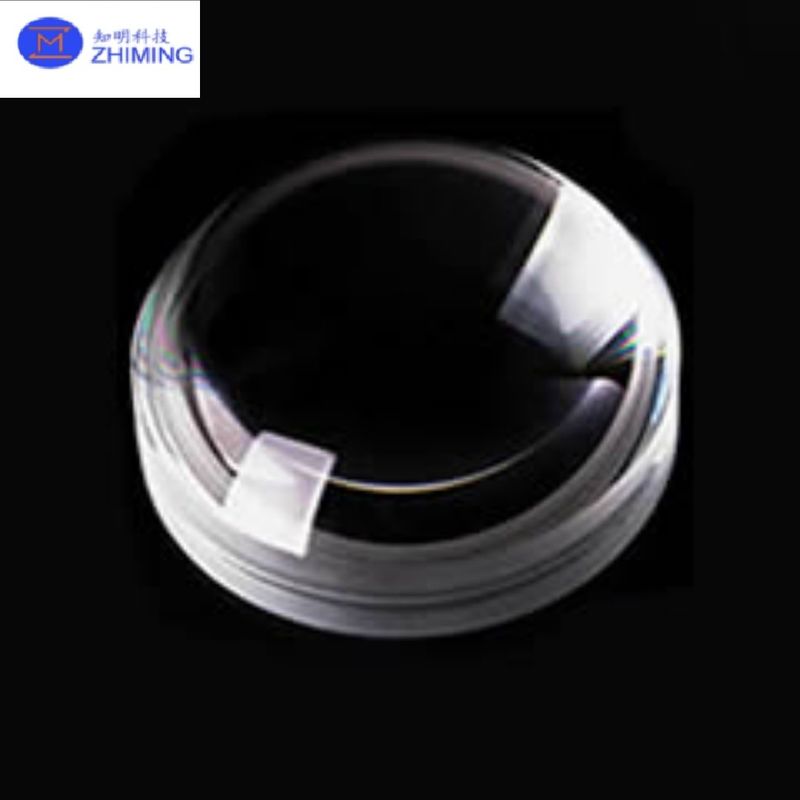

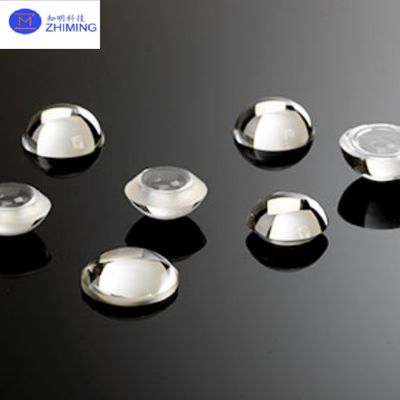

Сапфировые оптические линзы


Сапфировые оптические линзы представляют собой золотой стандарт в высокопроизводительной оптике, сочетая непревзойденную долговечность с исключительной оптической ясностью.999% чистого однокристаллического оксида алюминия (Al2O3), эти линзы имеют твердость Mohs 9 (вторая только после алмаза), сохраняя при этом > 85% световой передачи от УФ до средних инфракрасных длин волн (250-5000 нм).сапфировые линзы практически не поддаются царапинам, химически инертны и способны выдерживать экстремальные температуры (от 200°C до +1900°C) making making them indispensable for aerospace, defense, industrial laser,и применения научных приборов.
Наш высокоточный производственный процесс сочетает в себе обработку бриллиантовыми инструментами с помощью CNC с полировкой на уровне ниже нанометров для производства линз с:

• Грубость поверхности <5Å RMS (почти атомная гладкость)
• Извращение фронта волны < λ/10 @ 632,8nm
• Точность центрирования < 1 дуговая минута

Эти линзы доступны в диаметрах от 1 мм до 300 мм с настраиваемыми кривизнами (плоскость, сферичность, асфера), они расширяют границы того, что возможно в оптических системах в суровой среде.


Ключевые особенности сапфировых линз


1. Сапфировые линзыЧрезвычайная экологическая устойчивость

• Устойчивость к тепловому удару (ΔT > 1000°C)
• Жесткость к излучению (выдерживает > 106 Gy гамма)
• Устойчивы к кислотам/щелочам (кроме HF)

2.Сапфировая линзаОптические характеристики

• Опции покрытия широкополосным AR (Ravg < 0,2% на поверхность)
• Низкая двусмысленность (< 5 нм/см)
• Однородность Δn < 5×10−6

3.Сапфировая линзаМеханическое превосходство

• Твердость костей 2000 кг/мм2
• Прочность на сжатие 2,1 ГПа
• Плотность 3,98 г/см3

4.Сапфировая линзаВыработка высокоточного оборудования

• Толерантность диаметра ± 0,005 мм
• Толщина центра ±0,01 мм
• Нерегулярность поверхности < 0,1 мкм

Применение сапфировых линз


1.Сапфировая линзаОборона и аэрокосмика

• Система лазерного оружия
• Купола ракетного искателя
• Следовые звезды космических аппаратов


2.Сапфировая линзаПромышленные лазеры

• Высокомощные линзы для лазерного фокусирования CO2
• Коллиматоры лазерных волокон
• Доставка лазерного режущего луча

3.Сапфировая линзаНаучные инструменты

• Цели спектроскопии Рамана
• Синхротронная оптика линии луча
• Криогенные микроскопические линзы

4.Сапфировая линзаМедицинские технологии

• Ручные инструменты для лазерной хирургии
• Эндоскопическая визуализация оптики
• Офтальмодиагностические устройства

Спецификации




Стандартные размеры:

• Диаметр: 3 мм, 5 мм, 10 мм, 25 мм, 50 мм, 100 мм
• Опции радиуса: плоскость, от R5mm до R5000mm
• Толщина: от 0,5 до 50 мм

Варианты покрытия:

• УФ-АР: 250-400 нм (R<0,5%)
• VIS-AR: 400-700 нм (R<0,2%)
• NIR-AR: 700-1100nm (R<0,3%)
• MWIR-AR: 3-5μm (R<1,0%)

Производственное оборудование
