Сапфировая трубка длина 50,8 мм Устойчивая к давлению

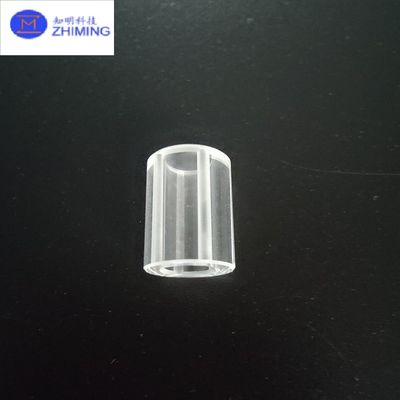

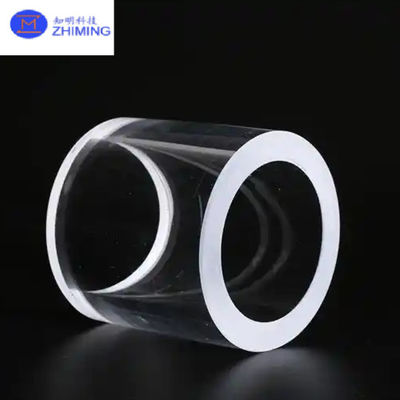

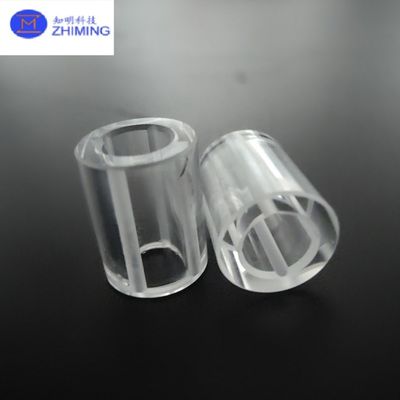

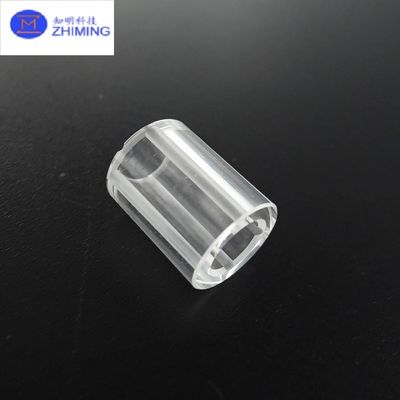

Трубка из сапфира длиной 50,8 мм, устойчивая к давлению, нестандартного размера, монокристалл Al2O3


Наши трубки из сапфира, устойчивые к давлению, из монокристалла Al₂O₃, разработаны для экстремальных условий, требующих высокой устойчивости к давлению, оптической прозрачности и химической инертности. Доступны в стандартном диаметре 2 дюйма (50,8 мм) с настраиваемой длиной и толщиной стенок. Эти трубки изготавливаются из кристаллов α-Al₂O₃ премиум-класса методом Киропулоса (KY) или методом роста пленки с контролируемым краем (EFG). С рейтингом давления до 10 000 фунтов на квадратный дюйм (в зависимости от толщины стенки) и термической стабильностью от -200°C до 1800°C, они идеально подходят для смотровых окон высокого давления, обработки полупроводников и оборонных приложений.
Основные преимущества перед кварцем или поликристаллической глиноземом:
✓ В 3 раза выше механическая прочность (предел прочности при изгибе: 600-800 МПа)
✓ Превосходная устойчивость к тепловому удару (ΔT >500°C)
✓ Отсутствие газовыделения в вакуумной/сверхвысоковакуумной среде
✓ Индивидуальная оптическая полировка (Ra <0,02 мкм) для лазерной прозрачности


Основные характеристики сапфировых трубок


1. Сапфировая трубка Устойчивость к давлению

• Давление разрушения: 5 000–10 000 фунтов на квадратный дюйм (зависит от толщины стенки)
• Безопасное рабочее давление: 30–50% от давления разрушения
• Гидростатическое испытание: Каждая трубка сертифицирована на 1,5-кратное рабочее давление
•


2.Сапфировая трубка Превосходство материала

• Монокристалл α-Al₂O₃: Стандартная ориентация по оси C (0001)
• Чистота: >99,995% (4N5) с <10 дефектов/см²
• Плотность: 3,98 г/см³


3. Сапфировая трубка Термические характеристики

• Максимальная температура: 1800°C (инертная), 1200°C (окислительная)
• Теплопроводность: 35 Вт/м·К при 25°C
• КТР: 5,3×10⁻⁶/°C (25–500°C)


4. Сапфировая трубка Оптическая прозрачность

• Пропускание: >85% (200–5500 нм)
• Варианты обработки поверхности:
  • Стандартная полировка: Ra <0,02 мкм
  • Лазерная полировка: Ra <0,005 мкм


5. Настройка

• Диаметр: 2 дюйма стандартный (50,8 мм), другие размеры 0,5–8 дюймов
• Толщина стенки: 0,04–1,0 дюйма (1–25 мм)
• Длина: До 60 дюймов (1500 мм)
• Покрытия: Доступны AR/HR/DLC

Применение сапфировых трубок


1. Системы высокого давления

• Датчики для скважин нефти/газа: Выдерживают >5000 фунтов на квадратный дюйм при 300°C
• Реакторы со сверхкритической жидкостью: Устойчивы к коррозии CO₂/H₂S

2. Полупроводники и вакуум

• Лайнеры плазменных травителей: Устойчивы к эрозии при обработке SiC/GaN
• Смотровые окна MBE/UHV: Отсутствие газовыделения при 10⁻¹⁰ Торр

3. Оборона и аэрокосмическая промышленность

• Прототипы куполов ракет: Устойчивы к гиперзвуковому удару
• Подводные фонари ROV: Рейтинг давления 10 000 м (1100 атм)

4. Научные исследования

• Компоненты алмазной наковальни: Для экспериментов >1 М атм
• Диагностика термоядерных реакторов: Устойчивы к нейтронному излучению

5. Промышленные процессы

• Трубки горелок высокого давления: Для горения при 1500°C
• Зонды для впрыска химикатов: Устойчивы к HF/H₃PO₄

Технические характеристики

FAQ

Вопрос 1: Как толщина стенки влияет на рейтинг давления?

• Толщина стенки 0,1 дюйма: ~3000 фунтов на квадратный дюйм рабочее давление
• Толщина стенки 0,25 дюйма: ~7500 фунтов на квадратный дюйм рабочее давление
• Толщина стенки 0,4 дюйма: ~10 000 фунтов на квадратный дюйм давление разрушения

Вопрос 2: Каково время выполнения заказа для нестандартных размеров?

• Стандартные трубки 2 дюйма: 4 недели
• Нестандартная толщина стенки/длина: 6–8 недель
• С покрытием/резьбой: +2 недели

Вопрос 3: Как сапфир сравнивается с кварцем по давлению?


Вопрос 4: Можно ли отремонтировать сапфировые трубки, если они треснули?
Нет – монокристаллический сапфир нельзя сваривать/ремонтировать.
