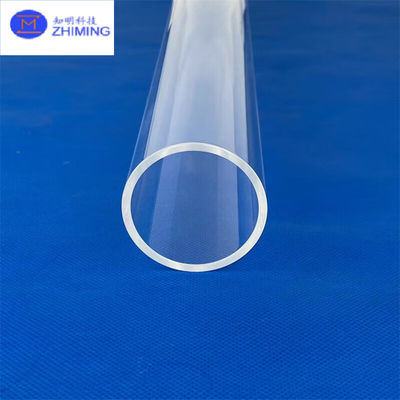

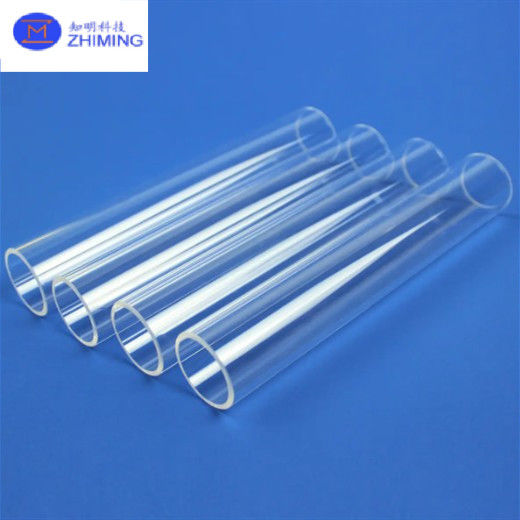

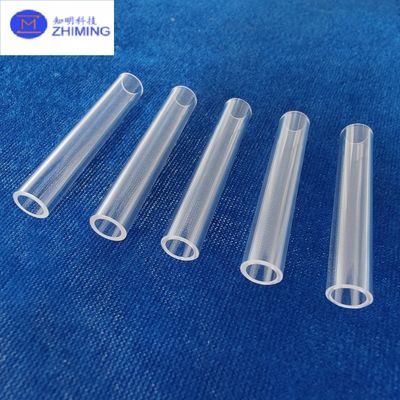

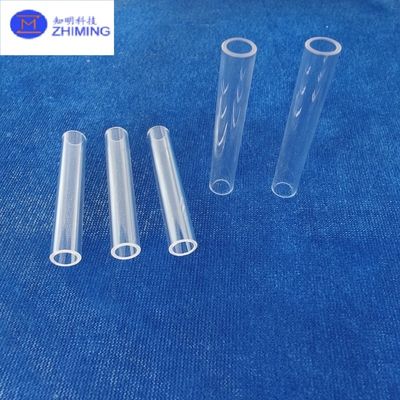

Настраиваемые сапфировые трубки KY Метод, 4 " Полированный без царапин Высокая твердость

Настраиваемые сапфировые трубки KY метод, 10 мм ≈ 100 мм полированный

Наши сапфировые трубки представляют собой вершину высокопроизводительных керамических труб, сочетающих исключительные свойства материала с высокой точностью.Эти однокристаллические α-Al2O3 трубы специально разработаны для применения, требующих сверхвысокой чистотыМетод роста Kyropoulos (KY) обеспечивает превосходную кристаллическую структуру по сравнению с альтернативными методами производства.В то время как наш собственный процесс полировки обеспечивает поверхностную отделку, отвечающую самым строгим оптическим требованиям (Ra < 00,02 мкм).

Эти трубы превосходят обычные материалы, такие как кварц и поликристаллический алюминий, по нескольким параметрам: с твердостью Моха 9 (вторая только после алмаза),они обладают 3 раза большей механической прочностью, чем кварц; их диапазон тепловой устойчивости (от 200°C до 1800°C) превосходит большинство инженерных керамик; и их химическая инертность делает их идеальными для коррозионной среды.Сочетание этих свойств делает наши сапфировые трубки незаменимыми для передовых применений в полупроводниковой обработке, мощные лазерные системы, научные приборы и промышленные высокотемпературные процессы.

Ключевые особенности сапфировых труб

1Материальное совершенство

• Кристаллическая совершенство: > 99,99% чистого α-Al2O3 однокристаллической структуры с контролируемой ориентацией на оси C
• Низкая плотность дефектов: <10 дефектов/см2, измеренная с помощью испытаний на офорте (ASTM F47)
• Оптическая однородность: Δn <5×10−6 по всей длине трубы

2. Производство с высокой точностью

• Контроль размеров: допустимость ID/OD до ±0,01 мм для критических применений
• Продолжительность: до 500 мм в виде однокристаллического (более длинные длины через специальную связь)

3Тепловая производительность

• Теплопроводность: 35 W/m·K при 25°C (6× выше, чем у кварца)
• Тепловое расширение: 5,3×10−6/K (25-500°C), соответствующее многим металлическим сплавам
• Устойчивость к тепловым ударам: выдерживает ΔT > 500°C (испытание сжатия воды по ASTM C1525)

4Механические свойства

• Прочность на изгиб: 600-800 МПа (3-точечный изгиб, ASTM C1161)
• Прочность на сжатие: > 2 ГПа
• Модуль Янга: 400 ГПа

5Оптические характеристики

• Широкополосная передача
• Бирефренгенция: < 5 нм/см (компенсируется для лазерных приложений)

Применение сапфировых труб

1Развитые лазерные системы.

• Лазерные трубки для получения медиа: для эксимера, CO2 и волоконных лазеров, требующих низких оптических потерь
• Компоненты доставки луча: лазерные нозджи, устойчивые к плотности мощности 10 кВт+
• Нелинейная оптика: кристаллы преобразования частот для генерации УФ

2Производство полупроводников

• Компоненты реактора СВД: облицовки для систем эпитаксиального роста SiC и GaN
• Плазменные эфирные щиты: Эрозионно устойчивые компоненты для диэлектрических эфирных станков
• Имплантация ионов: компоненты линии луча с минимальной генерацией частиц

3Высокотемпературные промышленные

• Трубки термопроцесса: для печей для роста сапфировых кристаллов (до 2100°C)
• Обработка расплавленных металлов: трубы для защиты термопарой для обработки алюминия/суперсоединений
• Анализ сгорания: лампочки для испытаний турбинных двигателей

4Научные приборы

• Синхротронные лучевые линии: рентгеновские окна и компоненты монохроматора
• Криогенные системы: держатели проб низкой температуры (совместимость 4K)
• Клеты высокого давления: компоненты алмазных клеток для исследований > 100 GPa

5Медицинские технологии

• Хирургическая лазерная доставка: эндоскопические компоненты для систем с гольмием/YAG
• Диагностическое оборудование: корпуса датчиков, совместимые с МРТ
• Стоматологические ручные принадлежности: Стерилизуемые подшипниковые компоненты

Частые вопросы

Вопрос 1: Каковы ограничения сапфировых труб, выращенных в Киеве, по сравнению с EFG?

В то время как рост KY производит кристаллы превосходного оптического качества, он имеет два основных ограничения:

1. Ограничение длины: Максимальная длина однокристалла обычно составляет 500 мм из-за ограничений теплового градиента в процессе роста
2. Строения роста: Характерные линии роста могут потребовать дополнительной полировки для сверхвысокоточной оптики

Q2:Какие стандарты упаковки?

Мы используем упаковки для аэрокосмической промышленности:

1. Первичный: класса 100 вакуумно-запечатанные мешки для чистых помещений
2. Вторичное: Транзитные чехлы, изолированные пенной изоляцией
