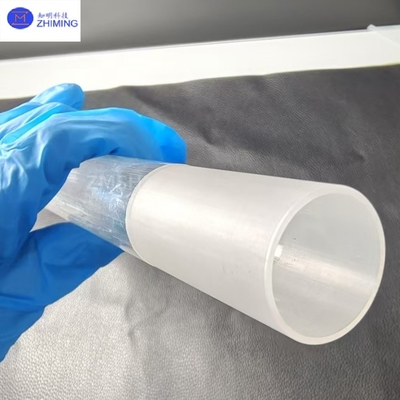

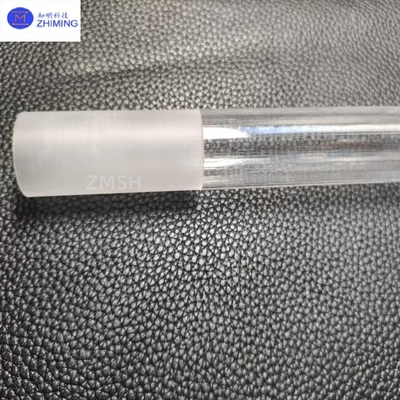

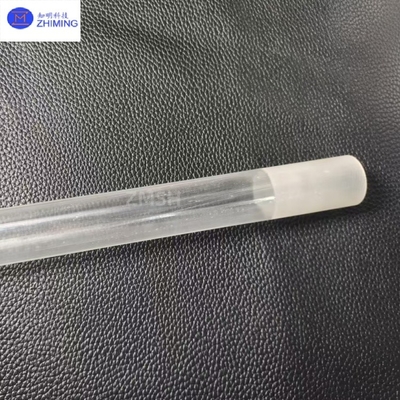

Сапфировые трубки Табличные компоненты на заказ 99,999% Al2O3 80%-90% Проницаемость для эндоскопического катетера
Сапфировые трубки и индивидуальные трубчатые компоненты представляют собой высокопроизводительные оптические элементы, изготовленные из однокристаллического оксида алюминия (α-Al2O3).Эти специальные сапфировые трубы могут быть изготовлены со специализированными поперечными сечениями (квадратные, шестиугольная, D-образная и т. д.), сохраняя при этом внутренние свойства сапфира: сверхвысокая твердость (Mohs 9), широкий спектр передачи (УФ до инфракрасных длин волн) и исключительную химическую устойчивость.Их уникальная структурная адаптивность делает их идеальными для специализированной оптической передачи, герметичность в экстремальных условиях и системы управления жидкостями, с критическими применениями в высокомощных лазерах, полупроводниковом оборудовании и системах наблюдения при высоких температурах.
Ключевые характеристики
1.Сложная структурная настройка:
· Поддерживает асимметричные поперечные сечения (внутренние/внешние полигоны, конические диаметры и т.д.) с допустимыми допустимыми значениями внутреннего диаметра в пределах ±0,05 мм,удовлетворение требований к сложным оптическим путям или жидкостным каналам.
2.Чрезвычайная экологическая устойчивость:
· Выдерживает длительную работу при температуре 800°C (краткосрочное воздействие при температуре 1500°C), отличается превосходной тепловой устойчивостью (CTE: 5,3×10−6/°C) и устойчивостью к сильной кислотно-щелочной коррозии (pH1-14),изделие, подходящее для химических реакторов или плазменного оборудования.
3.Оптические и механические характеристики:
· 80% проницаемость от УФ до среднего IR, с дополнительными антиотражательными покрытиями (< 1% отражательность) на внутренних/внешних стенах
· Прочность на изгиб > 500 МПа, сохранение целостности конструкции даже при минимальной толщине стенки (0,5 мм)
4.Свойства уплотнения и поверхности:
· Внутренние/внешние поверхности полированы до Ra≤10nm, способные к высокой вакуумной герметизации (скорость утечки <1×10−9 Pa·m3/s), отвечающие стандартам чистоты для полупроводниковых и лазерных систем.
Технические параметры
|
Наименование продукта
|
Оптические трубки из сапфира
|
|
Твердость
|
9 Мохов
|
|
Точка плавления
|
2,050°C (3,722°F)
|
|
Плотность
|
30,98 г/см3
|
|
Теплопроводность
|
25 W/m·K при 20°C
|
|
ОД/ID/Должина
|
20/16/320
|
|
Индекс преломления
|
1.76 при 589 нм
|
|
Оптическая прозрачность
|
5.3 × 10−6 /°C
|
|
Электрическое сопротивление
|
> 1014 Ω·cm
|
|
Соотношение Пуасона
|
0.25
|
Основные применения
1.Лазерная технология:
Как газоразрядная трубка или пускопровод в высокомощных лазерах, специальные сапфировые трубки выдерживают > 5 кВт/см2 лазерной нагрузки при минимизации эффектов теплового линзирования.
2.оборудование для обработки полупроводников:
Используются в качестве наблюдательных портов или труб для подачи газа в реакционных камерах MOCVD, устойчивых к эрозии плазмы при сохранении бесзагрязненной передачи.
3.Промышленный мониторинг высоких температур:
Функция как трубки для просмотра в печах для расплавленного металла или стекла (> 1000 °C), обеспечивающая стабильную передачу сигнала в экстремальных условиях.
4.Медицинские и научные инструменты:
В качестве эндоскопических катетеров или рентгеновских проводников в системах синхротронного излучения, сочетающих биосовместимость со стабильностью излучения.
