Печь для выращивания слитков SiC использует методы PVT, Lely TSSG и LPE для выращивания больших кристаллов размером 4, 6 и 8 дюймов.

SiC слитка выращивающей печи использует PVT, Lely, TSSG и LPE методы выращивать большие кристаллы размером 4 дюйма, 6 дюйма и 8 дюйма

Устройства для выращивания слитков SiC сосредоточены на выращивании больших кристаллов размером 4 ", 6 "и 8" и достигают быстрых темпов роста.конструкция включает в себя точно регулируемую систему аксиального температурного градиента, гибкая регулировка радиального температурного градиента и плавная кривая изменения температуры, которые вместе способствуют сглаживанию интерфейса роста кристаллов,тем самым увеличивая доступную толщину кристалла.

Оптимизируя распределение теплового поля, оборудование эффективно уменьшает потерю сырья, улучшает эффективную скорость использования порошка и значительно сокращает отходы материалов.Кроме того,, устройство позволяет точно контролировать осевые и радиальные температурные градиенты, помогая уменьшить напряжение и плотность вывих в кристалле.Эти преимущества напрямую переводятся в более высокое качество кристаллов, снижает уровень внутренних напряжений и улучшает консистенцию продукта, что делает его незаменимым инструментом для крупномасштабного, экономически эффективного производства кристаллов SiC.

Специальные виды кристаллов для печей для выращивания слитков SiC

Печь для роста слитков SiC является основным оборудованием технологии роста кристаллов SiC, поддерживающей потребности в производстве различных размеров 4 дюймовых, 6 дюймовых и 8 дюймовых пластинок.Устройство интегрирует несколько передовых процессов, включая PVT (физический переход пара), метод Lely, TSSG (метод температурного градиента раствора) и LPE (метод эпитаксии жидкой фазы).Метод ПВТ достигает роста кристаллов посредством высокотемпературной сублимации и рекристаллизации, метод Lely используется для приготовления высококачественных кристаллических семян, метод TSSG контролирует скорость роста кристаллов с помощью температурных градиентов,и правило LPE подходит для точного роста эпитаксиальных слоевСочетание этих технологий значительно улучшает эффективность роста и качество кристаллов SiC.

Конструкция печи для выращивания SiC позволяет гибко выращивать различные кристаллические структуры, такие как 4H, 6H, 2H и 3C,из которых структура 4H является первым выбором для силовых устройств из-за ее отличных электрических свойствЭти кристаллические структуры имеют важное применение в силовых устройствах SiC и полупроводниковых материалах, особенно в силовой электронике, новых энергетических транспортных средствах, связи 5G,и высоковольтные устройства, где они могут значительно улучшить производительность устройства и энергоэффективность.

Кроме того, печь для выращивания SiC обеспечивает высокую однородность роста кристаллов и низкую частоту дефектов благодаря точному контролю температуры и оптимизированной среде роста.Его производственные мощности отражаются не только в стабильном росте высококачественных кристаллов., но и для удовлетворения потребностей крупномасштабного промышленного производства, обеспечивая надежное техническое сопровождение для широкого применения материалов SiC.

Преимущества цинготной выращивающей печи

1Уникальный дизайн теплового поля

Преимущества конструкции метода PVT-сопротивления ZMSH в основном отражаются в следующих двух моментах:

According to the process needs to design a single or multiple independent temperature controllable heaters to meet the needs of precise control of large size SiC crystal growth temperature and raw material heating temperature, радиальный температурный градиент роста кристаллов контролируемый, что более благоприятно для роста кристаллов больших размеров (особенно более 8 дюймов).Электромагнитные волны, излучаемые различными катушками в методе индукции (катушки 1 и 2 на рисунке выше), будут иметь перекрестные области, в результате чего трудно точно контролировать температуру роста кристаллов.

Разработан подъемный механизм, способный находить соответствующий продольный температурный градиент в соответствии с характеристиками различных нагревателей;Поворачивающийся механизм предназначен для устранения неравномерной температуры окружности кипятка.

• Оксиальный температурный градиент регулируемый, радиальный температурный градиент регулируемый, линия температуры мягкая, интерфейс роста кристаллов примерно плоский,и толщина кристалла увеличивается.

• Сокращение потребления сырья: внутреннее тепловое поле равномерно распределено, что делает распределение внутренней температуры сырья более равномерным,значительно улучшить уровень использования порошка и уменьшить количество отходов.

• Не существует сильной связи между температурой оси и радиальной температурой.который является ключом к решению кристаллического напряжения и уменьшить плотность вывих кристаллов.

2Высокая точность управления

Высокая точность управления печей для роста кристаллов SiC является одним из ее основных технических преимуществ, что в основном отражается в следующих аспектах: точность питания достигает 0.0005% для обеспечения стабильности и последовательности нагревательного процесса; точность регулирования потока газа составляет ± 0,05 л / ч для обеспечения точной подачи газа реакции; точность регулирования температуры составляет ± 0,5 °C,который обеспечивает равномерное тепловое поле для роста кристалловТочность регулирования давления полости составляет ± 10 Pa, и стабильные условия роста сохраняются.Эти высокоточные параметры управления работают вместе, чтобы обеспечить высокое качество роста кристаллов SiC.

Ключевые компоненты печи для выращивания SiC включают пропорциональный клапан, механический насос, газомер, молекулярный насос и источник питания.Пропорциональный клапан используется для точного регулирования потока газа и непосредственно влияет на концентрацию и распределение реакционного газаМеханические и молекулярные насосы работают вместе, чтобы обеспечить высокую вакуумную среду и уменьшить влияние примесей на рост кристаллов;Счетчики потока газа обеспечивают точность ввода газа и поддерживают стабильные условия роста; высокоточный источник питания обеспечивает стабильный энергетический вход в систему отопления для обеспечения точности регулирования температуры.Совместная работа этих компонентов играет решающую роль в темпе роста, кристаллическое качество и контроль дефектов кристаллов SiC.

Печи для выращивания SiC от ZMSH обеспечивают надежную гарантию высокого качества производства кристаллов SiC благодаря высокой точности контроля и оптимизированной конструкции ключевых компонентов.Это не только способствует широкому применению силовых устройств SiC в области силовой электроники, новые энергетические транспортные средства и связь 5G, но также закладывает прочную основу для инновационного развития полупроводниковых технологий в будущем.Поскольку спрос на материалы SiC продолжает расти, технологические достижения ZMSH в области SiC-растущих печей еще больше продвинут отрасль к более высокой производительности и более низкой стоимости.

3. автоматическая работа

• Автоматическая реакция:Мониторинг сигналов, обратная связь сигналов

• Автоматическая сигнализация:Предупреждение о пересечении, динамическая охрана

• Активный запрос:Экспертная система, взаимодействие человека и компьютера

• Автоматическое управление:Мониторинг и хранение параметров производства в режиме реального времени, удаленный доступ и управление мобильными терминалами

Печи из карбида кремния (SiC) ZMSH используют передовую технологию автоматизации, предназначенную для повышения эффективности работы.Он спроектирован с автоматической системой мониторинга, которая может реагировать на изменения сигнала в режиме реального времени и предоставлять обратную связь, при этом автоматически запускается сигнализация, если параметры превышают заданный диапазон.позволяет пользователям отслеживать параметры в режиме реального времени и достигать точного контроляКроме того, система имеет встроенную функцию активного запроса, которая удобна для удаленной поддержки экспертами, но также оптимизирует взаимодействие между людьми и машинами.обеспечение бесперебойной работы.

Эта серия инновационных функций значительно уменьшает необходимость в ручном вмешательстве, повышает точность управления производственным процессом,эффективно гарантирует высококачественный выпуск слитка SiC, и закладывает прочную основу для повышения эффективности в условиях крупномасштабного производства.

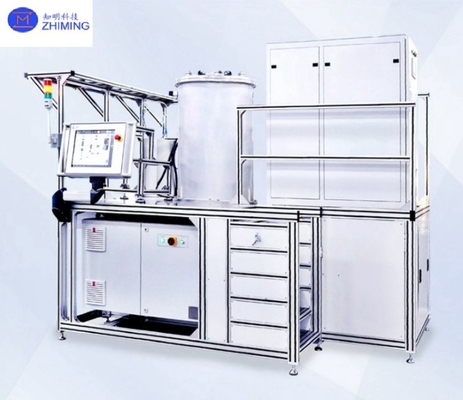

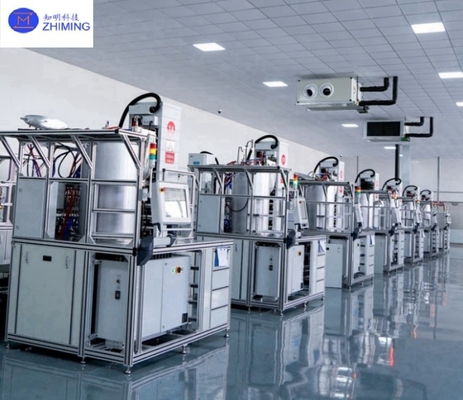

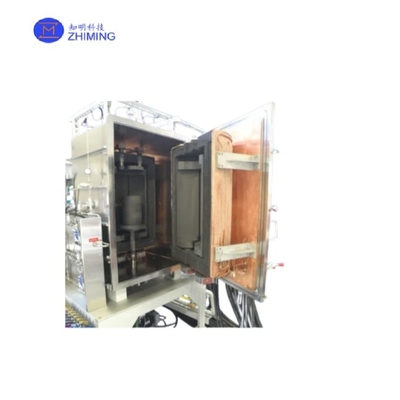

Дисплей для однокристаллической печи для роста карбида кремния
