2 дюйма/4 дюймов/6 дюймов/5,0*5,0 мм/10,0*10,0 мм Сик Кремниевой карбидный субстрат Тип 3C-N На оси: < 111 > ± 0,5° Производственный класс
Субстрат карбида кремния (SiC) типа 3C-N представляет собой полупроводниковый материал с кубической кристаллической структурой, где "3C" обозначает его кубическую кристаллическую систему,в то время как "N-тип" относится к полупроводнику N-типа, образованному путем включения атомов азота (N)Этот субстрат играет важную роль в полупроводниковой промышленности, особенно в приложениях, где строго требуются высокие температуры, высокое давление и высокая частота.
Субстрат из карбида кремния (SiC) является основным материалом недавно разработанного широкополосного полупроводника, который в основном используется в микроволновой электронике, силовой электронике и других областях.Это передний конец широкой полосы пропускной способности полупроводниковой промышленности цепочки и является основным и ключевым материалом. Субстраты карбида кремния имеют различные кристаллические структуры, наиболее распространенными из которых являются шестиугольный α-SiC (например, 4H-SiC, 6H-SiC) и кубический β-SiC (т.е. 3C-SiC).
Особенности:
1Высокая мобильность электронов:3C-SiC имеет относительно высокую мобильность электронов, что дает ему преимущество в обработке высокоскоростных электронных сигналов.который намного выше, чем традиционные полупроводниковые материалы, такие как кремний.
2Маленький разрыв в полосе:По сравнению с другими кристаллическими типами карбида кремния, такими как 4H-SiC и 6H-SiC, 3C-SiC имеет меньший разрыв в полосе (около 2,36 eV).Эта особенность позволяет устройству 3C-SiC иметь меньший ток туннелирования FN и более высокую надежность при подготовке слоя оксида, что помогает улучшить производительность изделия.
3Высокая теплопроводность:материалы из карбида кремния, как правило, имеют высокую теплопроводность, и 3C-SiC не является исключением.снижение накопления тепла и снижение зависимости от систем охлаждения, что значительно повышает эффективность и надежность устройства.
4Электрическое поле высокого разрыва:Прочность электрического поля 3C-SiC также относительно высока, и он может выдерживать высокое напряжение без повреждения.Эта характеристика делает его потенциальным применением в высоковольтной электротехнике..
Технический параметр:
6 дюймовый диаметр Кремниевого карбида (SiC) субстрат Спецификация
| Второй класс.Уровень |
精选级 ((Z 级)
Продукция MPD нулевая
Степень (Z) Уровень)
|
工业级 ((П级)
Стандартное производство
Степень (P) Уровень)
|
测试级 ((D级)
Скриншоты (D Уровень)
|
| Диаметр |
145.5 мм ~ 150,0 мм |
| 厚度 Толщина |
350 мкм ± 25 мкм |
| 晶片方向 Ориентация пластинки |
-
ОФфОсь: 2,0°-4,0°в сторону [1120] ± 0,5° для 4H/6H-P, на оси: 111°± 0,5° для 3C-N
|
| 微管密度 ※ Плотность микротруб |
0 см-2 |
| 电 阻 率 ※ Сопротивление |
p-тип 4H/6H-P |
≤0,1 Ω ̊cm |
≤ 0,3 Ω ̊cm |
| n-тип 3C-N |
≤ 0,8 мΩ ̊ см |
≤ 1 м Ω ̊ см |
| 主定位边方向 Первичная плоская ориентация |
4H/6H-P |
-
{1010} ± 5,0°
|
| 3C-N |
-
{110} ± 5,0°
|
| 主定位边长度 Первичная плоская длина |
32.5 мм ± 2,0 мм |
| 次定位边长度 Вторичная плоская длина |
180,0 мм ± 2,0 мм |
| 次定位边方向 Вторичная плоская ориентация |
Кремний с поднятой стороной: 90° CW. от Prime flat ± 5,0° |
| 边缘删除 Edge исключение |
3 мм |
6 мм |
| 局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow /Warp |
≤2,5 мкм/≤5 мкм/≤15 мкм/≤30 мкм |
≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm |
| поверхностная грубость ※ грубость |
Польский Ra≤1 nm |
| CMP Ra≤0,2 нм |
Ra≤0,5 нм |
| 边缘裂纹 (强光灯观测) Крайние трещины от высокой интенсивности света |
Никаких |
Кумулятивная длина ≤ 10 мм, одиночная длина ≤ 2 мм |
| 六方空洞 ((强光灯测) ※ Шестерковые пластины с высокой интенсивностью света |
Кумулятивная площадь ≤ 0,05% |
Кумулятивная площадь ≤ 0,1% |
| 多型 ((强光灯观测) ※ Политипные зоны с высокой интенсивностью света |
Никаких |
Совокупная площадь ≤ 3% |
| Включения из углерода |
Кумулятивная площадь ≤ 0,05% |
Кумулятивная площадь ≤ 3% |
| # Силиконовая поверхность царапается высокоинтенсивным светом |
Никаких |
Кумулятивная длина ≤ 1 × диаметр пластины |
| 崩边 ((强光灯观测) Краевые чипы высокая интенсивность света |
Не допускается ширина и глубина ≥ 0,2 мм |
5 допускается, ≤ 1 мм каждый |
| Загрязнение поверхности кремния высокой интенсивностью |
Никаких |
| 包装 Упаковка |
Кассета с несколькими пластинами или контейнер с одной пластинкой |
Примечания:
※ Ограничения дефектов применяются ко всей поверхности пластины, за исключением зоны исключения краев.
Применение:
1Мощная электроника:
· SiC MOSFET:Субстраты карбида кремния типа 3C-N могут быть использованы для производства SiC MOSFET (транзисторов с эффектом поля оксида кремния), которые хорошо работают при высоком напряжении, высоком токе,Приложения для быстрого переключенияПо сравнению с традиционными кремниевыми MOSFET, SiC MOSFET имеют более низкие потери включения и выключения и могут работать стабильно при более высоких температурах и напряжениях.
· Диоды SiC:3C-SiC-субстраты также могут использоваться для изготовления диодов SiC, которые могут значительно улучшить скорость переключения и общую эффективность преобразования системы в источниках питания HVDC,Инверторы и другие системы.
2. Радио и устройства связи:
· SiC HEMT:В усилителях частотной мощности для производства SiC HEMT (транзисторов с высокой мобильностью электронов) могут использоваться субстраты карбида кремния типа 3C-N.SiC HEMT может стабильно работать на чрезвычайно высоких частотах и подходит для высокоскоростных сценариев передачи данных, таких как связи 5G и спутниковые связиВ то же время его характеристики низких потерь помогают снизить потребление энергии и улучшить производительность сети.
3Автомобильная электроника:
· Электрические транспортные средства и автономное управление:С развитием электрических транспортных средств и технологий автономного вождения растет спрос на высокую плотность мощности, отличные возможности управления тепловой энергией и долговечную электронику.Из-за его высокой температурной устойчивости, высокая теплопроводность и устойчивость к излучению, субстрат 3C-N SIC имеет широкий спектр применений в системах преобразования мощности электромобилей, системах управления батареями (BMS),бортовые зарядные устройства и инверторы, и датчики для автономных систем вождения.
4. Оптоэлектронные устройства:
· Ультрафиолетовые светодиоды и лазерные диоды:В ультрафиолетовых светодиодах и лазерных диодах субстрат 3C-SiC обеспечивает лучшую эффективность светового излучения и теплопроводность, тем самым оптимизируя оптическую производительность и надежность устройства.Это делает 3C-SiC потенциально полезным в таких областях, как стерилизация, очистка воздуха, медицинское обнаружение и лазерные технологии.

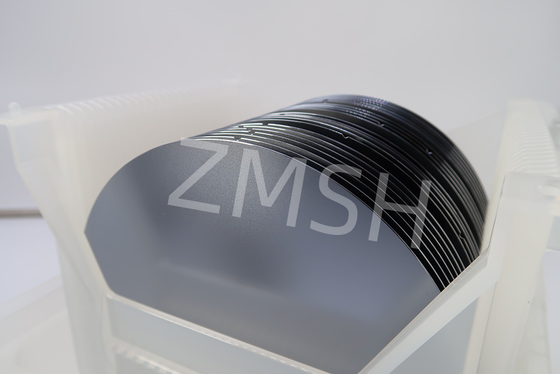

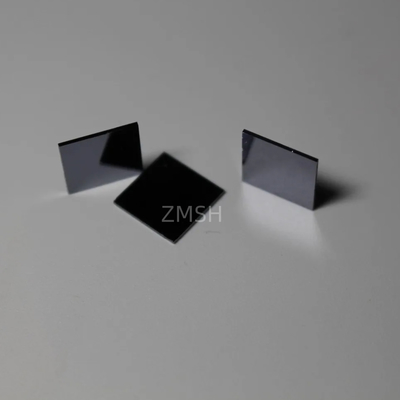

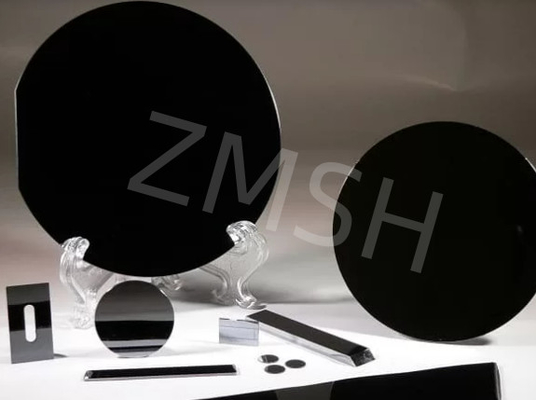

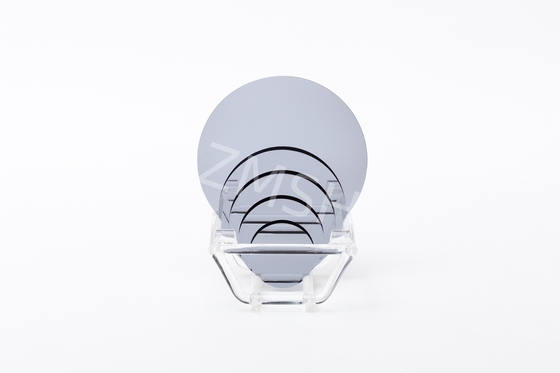

Пробный дисплей:
