Силиконовый карбид Wafer Sic 6H-P Type Off Axis 2.0° В сторону производства

Детали продукта

Место происхождения: КНР

Фирменное наименование: ZMSH

Сертификация: rohs

Номер модели: SiC 6H-P

Условия оплаты и доставки

Цена: by case

Условия оплаты: T/T

Поставка способности: 1000pc/month

Получите самую лучшую цену
Выделить:

Сверхосевая пластина из карбида кремния

,

Вафля кремниевого карбида ранга исследования

,

Кремниевая карбидная пластинка производства

Polytype:
6H-P
Плотность:
30,0 г/см3
Сопротивляемость:
≤ 0,1 Ω.cm
Поверхностная ориентация:
За пределами оси: 2,0° к [110] ± 0,5°
Грубость:
Польский Ra≤1 nm
Исключение края:
3 mm
Опаковка:
Кассета с несколькими пластинами или контейнер с одной пластинкой
Применение:
Усилители микроволновой сигнализации, антенны
Polytype:
6H-P
Плотность:
30,0 г/см3
Сопротивляемость:
≤ 0,1 Ω.cm
Поверхностная ориентация:
За пределами оси: 2,0° к [110] ± 0,5°
Грубость:
Польский Ra≤1 nm
Исключение края:
3 mm
Опаковка:
Кассета с несколькими пластинами или контейнер с одной пластинкой
Применение:
Усилители микроволновой сигнализации, антенны
Силиконовый карбид Wafer Sic 6H-P Type Off Axis 2.0° В сторону производства

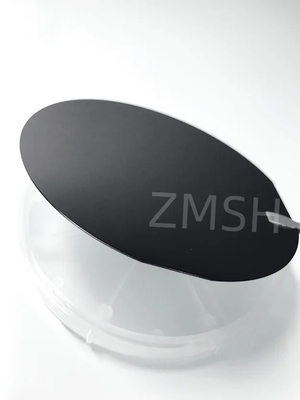

Описание продукта:Силиконовый карбид Wafer Sic 6H-P Type Off Axis 2.0° В сторону производства 0



Силиконовый карбид Wafer Sic 6H-P типа Off оси: 2,0° к производственному классу исследовательского класса






Тип 6H-P Sic состоит из передового процесса подготовки полупроводникового материала со специфической кристаллической структурой и типом допирования.,который принадлежит шестиугольной кристаллической системе; "P-тип" указывает на то, что субстрат допирован таким образом, что отверстия становятся основным типом носителя.0° помогает оптимизировать производительность кристалла в определенном направлении для удовлетворения потребностей конкретных сценариев применения.

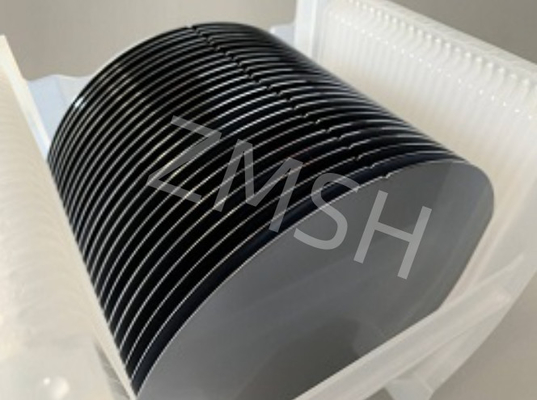

Силиконовый карбид Wafer Sic 6H-P Type Off Axis 2.0° В сторону производства 1

Особенности:



Высокая концентрация допинга:6H-P типа Sic достигает высокой концентрации распределения носителя отверстия посредством специального допинг-процесса, что помогает улучшить электрическую проводимость и скорость переключения устройства.





2. Низкое сопротивление:Из-за высокой концентрации допинга субстрат обладает низкой резистивностью, что помогает уменьшить потерю энергии устройства во время работы.





3. Хорошая тепловая устойчивость:Сам материал Sic имеет очень высокую температуру плавления, что позволяет субстрату 6H-P поддерживать стабильную работу в условиях высокой температуры.





4. Отличные механические свойства:Материал Sic обладает высокой твердостью, износостойкостью и другими характеристиками, что позволяет субстрату 6H-P выдерживать большие механические нагрузки в процессе производства.





5. Оптимизация угла вне оси:Конструкция угла вне оси составляет 2,0°, так что производительность подложки оптимизируется в определенном направлении, что помогает улучшить общую производительность устройства.








Технический параметр:



2 дюймовый диаметр КремнийСубстрат из карбида (SiC) Спецификация



Второй класс. Уровень

工业级

Уровень производства

(P класс)

Исследовательский класс

Уровень исследования

(Р класс)

试片级

Скриншоты

(D класс)

Диаметр 500,8 мм±0,38 мм
厚度 Толщина 350 мкм±25 мкм
晶片方向 Ориентация пластинки За окном оси: 2,0°-4,0° в сторону [1120] ± 0,5° для 4H/6H-P, по оси: ∆111 ∆± 0,5° для 3C-N
Плотность микротруб 0 см-2
电阻率 ※Резистивность 4H/6H-P ≤ 0,1 Ω.cm
3C-N ≤ 0,8 мΩ•см
主定位边方向 Первичная плоская ориентация 4H/6H-P {10-10} ±5,0°
3C-N {1-10} ± 5,0°
主定位边长度 Первичная плоская длина 150,9 мм ±1,7 мм
次定位边长度 Вторичная плоская длина 80,0 мм ±1,7 мм
次定位边方向 Вторичная плоская ориентация Кремний сверху: 90° CW. от Prime flat ±5.0°
边缘删除 Edge исключение 3 мм 3 мм
总厚度变化/?? 曲度/?? 曲度 TTV/Bow /Warp ≤2,5 мкм/≤5 мкм/≤15 мкм/≤30 мкм
表面粗度※ Грубость Польский Ra≤1 nm
CMP Ra≤0,2 нм
边缘裂纹 (强光灯观测) Крайние трещины от высокой интенсивности света Никаких 1 допустимо, ≤1 мм
六方空洞 ((强光灯观测) ※ Шестерковые пластины с высокой интенсивностью света Совокупная площадь ≤1 % Кумулятивная площадь ≤3 %
多型 ((强光灯观测) ※ Политипные зоны с высокой интенсивностью света Никаких Совокупная площадь ≤ 2 % Совокупная площадь ≤ 5%

Си 面划痕 ((强光灯观测) #

Силиконовая поверхность царапается высокоинтенсивным светом

3 царапины на 1 х пластинке

диаметр совокупная длина

5 царапин на 1 х вафель

диаметр совокупная длина

8 царапин до 1 × диаметр вафы, суммарная длина
崩边 ((强光灯观测) Краевые чипы высокая интенсивность свет свет Никаких 3 допускаются, ≤0,5 мм каждый 5 допускается, ≤ 1 мм каждый

Проверка на поверхность (проверка)

Загрязнение поверхности кремния высокой интенсивностью

Никаких
包装 Упаковка Кассета с несколькими пластинами или контейнер с одной пластинкой



Примечания:

※Ограничения на дефекты применяются ко всей поверхности пластины, за исключением области исключения краев.








Применение:

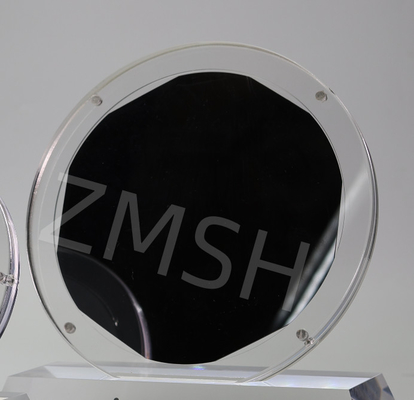

Силиконовый карбид Wafer Sic 6H-P Type Off Axis 2.0° В сторону производства 2



  • Силовые устройства:Субстраты SiC типа 3C-N широко используются в напряженно управляемых устройствах MOSFET из карбида кремния, особенно в области среднего напряжения (ниже 1200 В).



  • Оборудование для высокочастотных коммуникаций:Из-за его превосходных высокочастотных характеристик SiC типа 3C-N используется в качестве основного материала высокочастотного оборудования связи.



  • Мощная электроника:Субстраты SiC типа 3C-N подходят для области силовой электроники, особенно в оборудовании для преобразования мощности с высокой производительностью и высокой надежностью.



  • Воздушно-космическая и военная:Благодаря своей высокой прочности и высокой температурной стойкости, SiC типа 3C-N используется в аэрокосмической и военной технике.

- Что?

  • Медицинское оборудование:Его коррозионная стойкость и высокая точность делают его также потенциальным применением в медицинских изделиях.






Пробный дисплей:

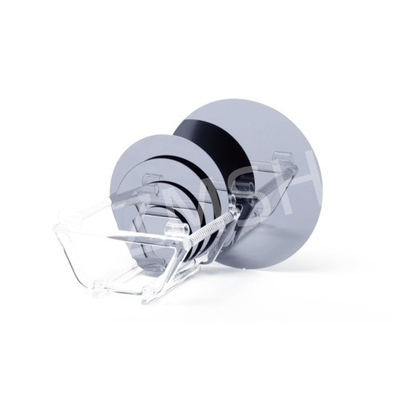

Силиконовый карбид Wafer Sic 6H-P Type Off Axis 2.0° В сторону производства 3Силиконовый карбид Wafer Sic 6H-P Type Off Axis 2.0° В сторону производства 4





Часто задаваемые вопросы



1. Вопрос: Сколько Sic 6H-P от оси до 2,0°?



Ответ: Сик 6H-P вне оси на 2,0° относится к карбиду кремния типа P с кристаллической структурой 6H, и направление его резки отклоняется от кристаллического шпинда на 2,0°.Эта конструкция предназначена для оптимизации специфических свойств материалов карбида кремния, такие как увеличение мобильности носителя и снижение плотности дефектов, для удовлетворения потребностей в производстве высокопроизводительных полупроводниковых устройств.





2Вопрос: В чем разница между кремниевыми пластинками типа P и типа N?



    Ответ: Основное различие между кремниевыми пластинками типа P и кремниевыми пластинками типа N заключается в том, что допинг-элементы различны, бор типа P и фосфор типа N,В результате их электрическая проводимость и физические свойства отличаются..







Тег: #Sic wafer, #silicon carbide substrate, #Sic 6H-P тип, #Off axis: 2.0° в сторону, #Mohs Hardness 9.2
