Детали продукта
Место происхождения: КНР
Фирменное наименование: ZMSH
Сертификация: rohs
Номер модели: SiC 4H-P
Условия оплаты и доставки
Цена: by case
Условия оплаты: T/T
Поставка способности: 1000pc/month
Polytype: |
4H-P |
Плотность: |
3,23 G/cm3 |
Сопротивляемость: |
≤ 0,1 Ω.cm |
Твердость Моха: |
≈9.2 |
Поверхностная ориентация: |
За пределами оси: 2,0° - 4,0° в сторону [1120] ± 0,5° |
Грубость: |
Польский Ra≤1 nm |

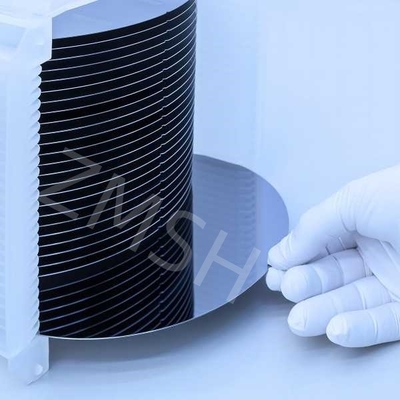

Опаковка: |
Кассета с несколькими пластинами или контейнер с одной пластинкой |
Применение: |
Электромобили, умные сети |
Polytype: |
4H-P |
Плотность: |
3,23 G/cm3 |
Сопротивляемость: |
≤ 0,1 Ω.cm |
Твердость Моха: |
≈9.2 |
Поверхностная ориентация: |
За пределами оси: 2,0° - 4,0° в сторону [1120] ± 0,5° |
Грубость: |
Польский Ra≤1 nm |
Опаковка: |
Кассета с несколькими пластинами или контейнер с одной пластинкой |
Применение: |
Электромобили, умные сети |

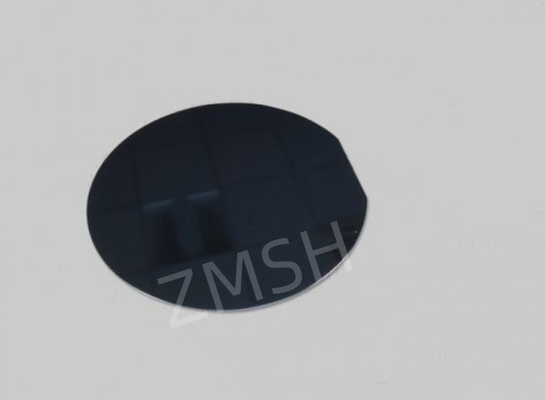

4H-P карбид кремния (SiC) - высокопроизводительный полупроводниковый материал с уникальной структурой шестиугольной решетки.в то время как "P-тип" относится к проводимости типа P, полученной допинг-элементами, такими как алюминийДизайн 4,0° вне оси дополнительно оптимизирует его электрическую и тепловую производительность, давая ему значительные преимущества в высокотемпературной, высокочастотной и высокомощной электронике.
6 дюймовый диаметр Кремниевого карбида (SiC) субстрат Спецификация
Второй класс.Уровень |
精选级 ((Z 级) Продукция MPD нулевая Степень (Z) Уровень) |
工业级 ((П级) Стандартное производство Степень (P) Уровень) |
测试级 ((D级) Скриншоты (D Уровень) |
||
Диаметр | 145.5 мм ~ 150,0 мм | ||||
厚度 Толщина | 350 мкм ± 25 мкм | ||||
晶片方向 Ориентация пластинки |
- ОФфОсь: 2,0°-4,0°в сторону [1120] ± 0,5° для 4H/6H-P, на оси: 111°± 0,5° для 3C-N |
||||
微管密度 ※ Плотность микротруб | 0 см-2 | ||||
电 阻 率 ※ Сопротивление | p-тип 4H/6H-P | ≤0,1 Ω ̊cm | ≤ 0,3 Ω ̊cm | ||
n-тип 3C-N | ≤ 0,8 мΩ ̊ см | ≤ 1 м Ω ̊ см | |||
主定位边方向 Первичная плоская ориентация | 4H/6H-P |
- {1010} ± 5,0° |
|||
3C-N |
- {110} ± 5,0° |
||||
主定位边长度 Первичная плоская длина | 32.5 мм ± 2,0 мм | ||||
次定位边长度 Вторичная плоская длина | 180,0 мм ± 2,0 мм | ||||
次定位边方向 Вторичная плоская ориентация | Кремний с поднятой стороной: 90° CW. от Prime flat ± 5,0° | ||||
边缘删除 Edge исключение | 3 мм | 6 мм | |||
局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow /Warp | ≤2,5 мкм/≤5 мкм/≤15 мкм/≤30 мкм | ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm | |||
поверхностная грубость ※ грубость | Польский Ra≤1 nm | ||||
CMP Ra≤0,2 нм | Ra≤0,5 нм | ||||
边缘裂纹 (强光灯观测) Крайние трещины от высокой интенсивности света | Никаких | Кумулятивная длина ≤ 10 мм, одиночная длина ≤ 2 мм | |||
六方空洞 ((强光灯测) ※ Шестерковые пластины с высокой интенсивностью света | Кумулятивная площадь ≤ 0,05% | Кумулятивная площадь ≤ 0,1% | |||
多型 ((强光灯观测) ※ Политипные зоны с высокой интенсивностью света | Никаких | Совокупная площадь ≤ 3% | |||
Включения из углерода | Кумулятивная площадь ≤ 0,05% | Кумулятивная площадь ≤ 3% | |||
# Силиконовая поверхность царапается высокоинтенсивным светом | Никаких | Кумулятивная длина ≤ 1 × диаметр пластины | |||
崩边 ((强光灯观测) Краевые чипы высокая интенсивность света | Не допускается ширина и глубина ≥ 0,2 мм | 5 допускается, ≤ 1 мм каждый | |||
Загрязнение поверхности кремния высокой интенсивностью | Никаких | ||||

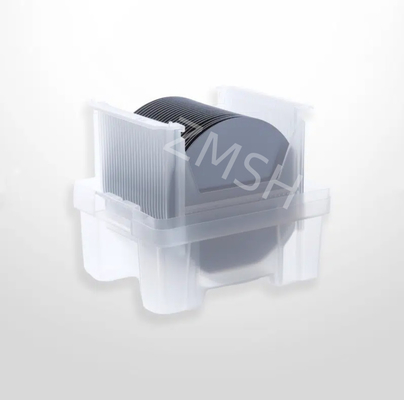

包装 Упаковка | Кассета с несколькими пластинами или контейнер с одной пластинкой |
Примечания:
※ Ограничения дефектов применяются ко всей поверхности пластины, за исключением зоны исключения краев.
- Что?
1. Вопрос: Каково влияние отклонения от оси на 4,0° на производительность карбида кремния?
Ответ: Вырезание вне оси помогает улучшить электрические и механические свойства подложки SIC, такие как увеличение подвижности носителя и оптимизация топографии поверхности.тем самым повышая производительность и надежность устройства.
2. Вопрос: В чем разница между кремниевым карбидом субстрата 4H-P вне оси до 4,0° и стандартного осевого субстрата?
A: Подложка с отклонением 4,0° от оси может обладать лучшими электрическими и механическими свойствами, такими как более высокая подвижность носителя и лучшая топография поверхности.но конкретные различия должны определяться в соответствии с сценарием применения и конструкцией устройства..
