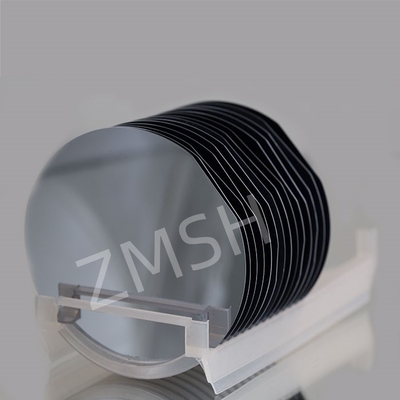

Детали продукта
Место происхождения: КНР
Фирменное наименование: ZMSH
Сертификация: rohs
Номер модели: SiC 4H-P
Условия оплаты и доставки
Цена: by case
Условия оплаты: T/T
Поставка способности: 1000pc/month
Polytype: |
4H-P |
Плотность: |
3,23 G/cm3 |
Сопротивляемость: |
≤ 0,1 Ω.cm |
Твердость Моха: |
≈9.2 |
Поверхностная ориентация: |
За пределами оси: 2,0° - 4,0° в сторону [1120] ± 0,5° |
Грубость: |
Польский Ra≤1 nm |
Опаковка: |
Кассета с несколькими пластинами или контейнер с одной пластинкой |
Применение: |
Светодиодный чип, спутниковая связь |
Polytype: |
4H-P |
Плотность: |
3,23 G/cm3 |
Сопротивляемость: |
≤ 0,1 Ω.cm |
Твердость Моха: |
≈9.2 |
Поверхностная ориентация: |
За пределами оси: 2,0° - 4,0° в сторону [1120] ± 0,5° |
Грубость: |
Польский Ra≤1 nm |
Опаковка: |
Кассета с несколькими пластинами или контейнер с одной пластинкой |
Применение: |
Светодиодный чип, спутниковая связь |

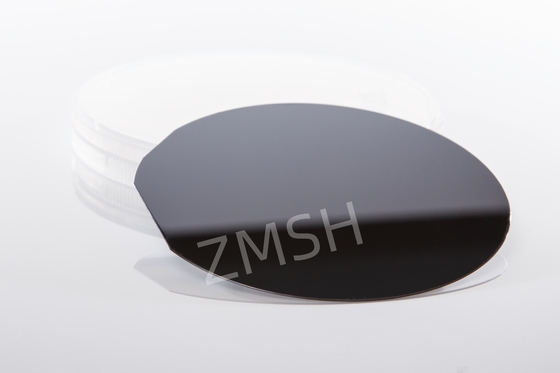

Кремниевый карбид субстрат типа 4H-P относится к P-типу (положительный тип) карбид кремния материала с 4H кристаллической структуры.который имеет структуру шестиугольной решетки и является более распространенным среди различных кристаллических форм карбида кремния, и широко используется в производстве полупроводниковых устройств из-за его отличных физических и химических свойств.который относится к отклонению Угол направления резки подложки относительно кристаллического шпинделя, что оказывает определенное влияние на электрические и механические свойства материала.

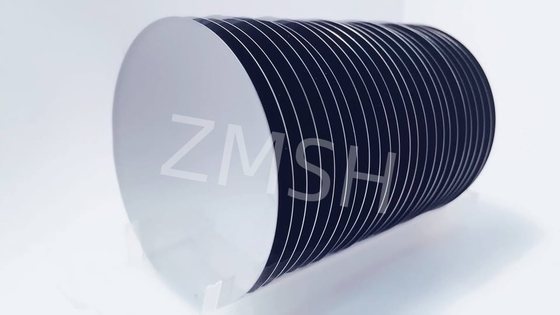

2 дюймовый диаметр КремнийСубстрат из карбида (SiC) Спецификация
Второй класс. Уровень |
工业级 Уровень производства (P класс) |
Исследовательский класс Уровень исследования (Р класс) |
试片级 Скриншоты (D класс) |
||
Диаметр | 500,8 мм±0,38 мм | ||||
厚度 Толщина | 350 мкм±25 мкм | ||||
晶片方向 Ориентация пластинки | За окном оси: 2,0°-4,0° в сторону [1120] ± 0,5° для 4H/6H-P, по оси: ∆111 ∆± 0,5° для 3C-N | ||||
Плотность микротруб | 0 см-2 | ||||
电阻率 ※Резистивность | 4H/6H-P | ≤ 0,1 Ω.cm | |||
3C-N | ≤ 0,8 мΩ•см | ||||
主定位边方向 Первичная плоская ориентация | 4H/6H-P | {10-10} ±5,0° | |||
3C-N | {1-10} ± 5,0° | ||||
主定位边长度 Первичная плоская длина | 150,9 мм ±1,7 мм | ||||
次定位边长度 Вторичная плоская длина | 80,0 мм ±1,7 мм | ||||
次定位边方向 Вторичная плоская ориентация | Кремний сверху: 90° CW. от Prime flat ±5.0° | ||||
边缘删除 Edge исключение | 3 мм | 3 мм | |||
总厚度变化/?? 曲度/?? 曲度 TTV/Bow /Warp | ≤2,5 мкм/≤5 мкм/≤15 мкм/≤30 мкм | ||||
表面粗度※ Грубость | Польский Ra≤1 nm | ||||
CMP Ra≤0,2 нм | |||||
边缘裂纹 (强光灯观测) Крайние трещины от высокой интенсивности света | Никаких | 1 допустимо, ≤1 мм | |||
六方空洞 ((强光灯观测) ※ Шестерковые пластины с высокой интенсивностью света | Совокупная площадь ≤1 % | Кумулятивная площадь ≤3 % | |||
多型 ((强光灯观测) ※ Политипные зоны с высокой интенсивностью света | Никаких | Совокупная площадь ≤ 2 % | Совокупная площадь ≤ 5% | ||
Си 面划痕 ((强光灯观测) # Силиконовая поверхность царапается высокоинтенсивным светом |
3 царапины на 1 х пластинке диаметр совокупная длина |
5 царапин на 1 х вафель диаметр совокупная длина |
8 царапин до 1 × диаметр вафы, суммарная длина | ||
崩边 ((强光灯观测) Краевые чипы высокая интенсивность свет свет | Никаких | 3 допускаются, ≤0,5 мм каждый | 5 допускается, ≤ 1 мм каждый | ||
Проверка на поверхность (проверка) Загрязнение поверхности кремния высокой интенсивностью |
Никаких | ||||
包装 Упаковка | Кассета с несколькими пластинами или контейнер с одной пластинкой |
Примечания:
※Ограничения на дефекты применяются ко всей поверхности пластины, за исключением области исключения краев.
- Что?
1. Вопрос: Каково влияние отклонения от оси на 2,0° на производительность карбида кремния?
Ответ:Отрезка вне оси может улучшить некоторые электрические и механические свойства подложки SIC, такие как увеличение подвижности носителя и оптимизация топографии поверхности.способствующий изготовлению и улучшению производительности последующих изделий.
2. Вопрос: Как выбрать правильный карбид кремния субстрат 4H-P вне оси до 2,0°?
A: ZMSH может выбирать продукты, которые соответствуют требованиям клиента на основе конкретного сценария применения, с учетом таких факторов, как чистота субстрата, плотность дефектов,кристаллическая целостность и концентрация допинга.
Тег: #Sic wafer, #silicon carbide substrate, #4H-P тип, #Off axis: 2.0°-4.0°вперед, #Sic 4H-P тип
