Детали продукта
Место происхождения: Китай
Фирменное наименование: ZMSH
Сертификация: ROHS
Условия оплаты и доставки
Время доставки: 2-4weeks
Условия оплаты: T/T
Наименование продукта: |
пластинки из карбида кремния |
Уровень: |
Ноль MPD производственного класса &Нуль MPD производственного класса &Нуль MPD производственного кла |
Первичная плоская ориентация 4H/6H-P: |
4H/6H-P |
Первичная плоская ориентация 3С-Н: |
{110} ± 5,0° |
LTV/TTV/Bow/Warp: |
≤2,5 мкм/≤5 мкм/≤15 мкм/≤30 мкм |
Грубость: |
Польский Ra≤1 nm |
Грубость: |
CMP Ra≤0,2 нм |
Краевые трещины от высокой интенсивности света: |
Никаких |
Наименование продукта: |
пластинки из карбида кремния |
Уровень: |
Ноль MPD производственного класса &Нуль MPD производственного класса &Нуль MPD производственного кла |
Первичная плоская ориентация 4H/6H-P: |
4H/6H-P |
Первичная плоская ориентация 3С-Н: |
{110} ± 5,0° |
LTV/TTV/Bow/Warp: |
≤2,5 мкм/≤5 мкм/≤15 мкм/≤30 мкм |
Грубость: |
Польский Ra≤1 nm |
Грубость: |
CMP Ra≤0,2 нм |
Краевые трещины от высокой интенсивности света: |
Никаких |
Силиконовый карбид 4H P-Type Zero MPD Производственный класс
Силиконовый карбид Wafer 4H P-Type
В данном исследовании представлены характеристики и потенциальные применения пластины из карбида кремния (SiC) типа 4H P, полупроводникового материала, известного своими исключительными электронными и тепловыми свойствами.Пластинка 4H-SiC, обладающий шестиугольной кристаллической структурой, специально допирован, чтобы проявлять проводимость P-типа.что делает его очень подходящим для высоковольтныхКроме того, его способность выдерживать суровые условия, такие как высокое излучение и экстремальные температуры, делает его идеальным для использования в аэрокосмической промышленности,электроника мощностиВ данной статье основное внимание уделяется производственному процессу, свойствам материалов,и его потенциал для повышения производительности устройства в передовых электронных системах.

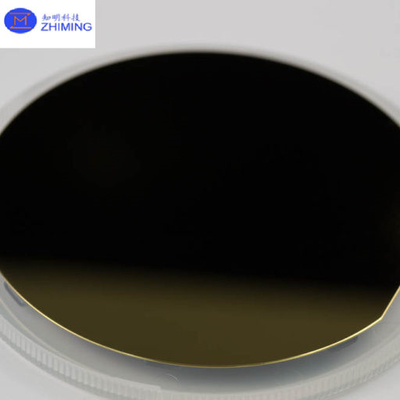

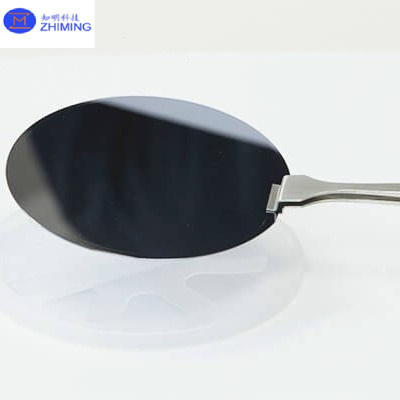

Силиконовый карбид Wafer 4H P-Type's фото
Диаграмма данных Кремниевого карбида Wafer 4H P-Type
4 дюйма диаметра Кремниевый карбид (SiC) Спецификация подложки
Классификация |
精选级 ((Z 级) Продукция MPD нулевая Степень (Степень Z) |
工业级 ((P 级) Стандартное производство Степень (Степень P) |
测试级 ((D 级) Уровень пробки (уровень D) |
||
Диаметр | 99.5 мм~100,0 мм | ||||
厚度 Толщина | 350 мкм ± 25 мкм | ||||
晶片方向 Ориентация пластинки | ![]() |
||||
微管密度 ※ Плотность микротруб | 0 см-2 | ||||
电 阻 率 ※ Сопротивление | p-тип 4H/6H-P | ≤0,1 Ω ̊cm | ≤ 0,3 Ω ̊cm | ||
n-тип 3C-N | ≤ 0,8 мΩ ̊ см | ≤ 1 м Ω ̊ см | |||
主定位边方向 (главное место в направлении)первичный
Плоская ориентация |
4H/6H-P |
- {1010} ± 5,0° |
|||
3C-N |
- {110} ± 5,0° |
||||
主定位边长度 Первичная плоская длина | 32.5 мм ± 2,0 мм | ||||
次定位边长度 Вторичная плоская длина | 180,0 мм ± 2,0 мм | ||||
次定位边方向 Вторичная плоская ориентация | Кремний с поднятой стороной: 90° CW. от Prime flat ± 5,0° | ||||
边缘除除 Edge исключение | 3 мм | 6 мм | |||
局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow /Warp | ≤2,5 мкм/≤5 мкм/≤15 мкм/≤30 мкм | ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm | |||
поверхностная грубость ※ грубость | Польский Ra≤1 nm | ||||
CMP Ra≤0,2 нм | Ra≤0,5 нм | ||||
边缘裂纹 (强光灯观测) Крайние трещины от высокой интенсивности света | Никаких | Кумулятивная длина ≤ 10 мм, одиночная длина ≤ 2 мм | |||
六方空洞 ((强光灯测) ※ Шестерковые пластины с высокой интенсивностью света | Кумулятивная площадь ≤ 0,05% | Кумулятивная площадь ≤ 0,1% | |||
多型 ((强光灯观测) ※ Политипные зоны с высокой интенсивностью света | Никаких | Совокупная площадь ≤ 3% | |||
Включения из углерода | Кумулятивная площадь ≤ 0,05% | Кумулятивная площадь ≤ 3% | |||
# Силиконовая поверхность царапается высокоинтенсивным светом | Никаких | Кумулятивная длина ≤ 1 × диаметр пластины | |||
崩边 ((强光灯观测) Краевые чипы высокая интенсивность света | Не допускается ширина и глубина ≥ 0,2 мм | 5 допускается, ≤ 1 мм каждый | |||
Загрязнение поверхности кремния высокой интенсивностью | Никаких | ||||

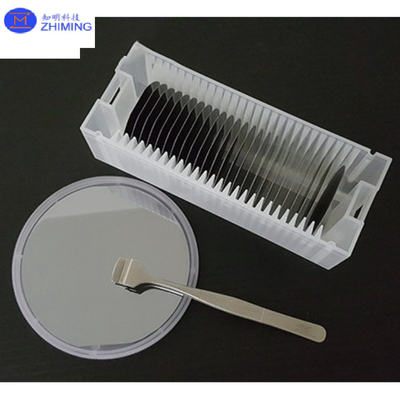

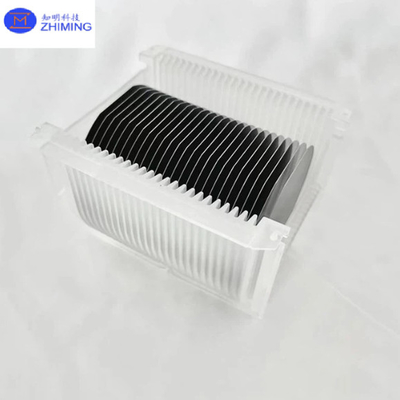

包装 Упаковка | Кассета с несколькими пластинами или контейнер с одной пластинкой |
Свойства Кремниевого карбида Wafer 4H P-Type
Ключевые свойства пластины из карбида кремния (SiC) типа 4H P:
Структура кристалла:
4H-SiC имеет шестиугольную кристаллическую структуру с четырьмя слоями в последовательности наложения.
Проводимость типа P:
Вафля допируется примесями акцептора (такими как алюминий или бор), что придает ей проводимость P-типа.изделие, подходящее для применения в силовых устройствах и транзисторах,.
Широкий диапазон:
4H-SiC имеет широкий диапазон действия примерно 3,26 eV, что позволяет ему работать при более высоких напряжениях, температурах и частотах по сравнению с кремниевым.Это свойство делает его идеальным для силовой электроники и высокотемпературных приложений.
Высокая мобильность электронов:
4H-SiC имеет более высокую мобильность электронов (~ 900 см2/Вс) по сравнению с другими политипами SiC, что приводит к улучшению производительности в высокочастотных и мощных электронных устройствах.
Теплопроводность:
Благодаря отличной теплопроводности, 4H-SiC эффективно рассеивает тепло, что делает его подходящим для устройств, работающих в среде с высокой мощностью или высокой температурой.такие как инверторы мощности и радиочастотные устройства.
Электрическое поле высокого разрыва:
4H-SiC может выдерживать более высокие электрические поля (~ 2,2 MV / см), что позволяет устройствам, изготовленным из него, работать при более высоких напряжениях без риска поломки.
Сопротивление радиации:
Этот материал обладает высокой устойчивостью к радиации, что делает его подходящим для использования в аэрокосмической, спутниковой и ядерной промышленности.
Эти свойства делают пластинку 4H P-Type SiC идеальной для высокопроизводительных, высокоэффективных и долговечных приложений в таких областях, как силовая электроника, аэрокосмическая промышленность и возобновляемая энергетика.
Силиконовое карбидное пластина 4H P-Type
Ключевые приложения включают:
Электротехника:
Широкий диапазон пропускания и высокое разрывное напряжение 4H-SiC делают его идеальным для использования в силовых полупроводниковых устройствах, таких как MOSFET, диоды Шоттки и тиристоры.Эти устройства необходимы в высоковольтных, высокоэффективные энергетические системы, такие как инверторы, преобразователи и двигатели для электромобилей (EV), системы возобновляемой энергии и промышленного оборудования.
Высокотемпературная электроника:
Способность 4H-SiC работать при высоких температурах делает его подходящим для силовой электроники в экстремальных условиях, таких как аэрокосмическая, автомобильная и нефтегазовая промышленность.схемы управления, и силовые модули, которые должны работать в суровых тепловых условиях.
Высокочастотные устройства:
Из-за своей высокой электронной подвижности и теплопроводности, 4H-SiC является предпочтительным материалом для высокочастотных устройств, таких как УЗИ, микроволновые транзисторы и радиолокационные системы.Это позволяет увеличить скорость переключения и уменьшить потери энергии., имеет решающее значение для коммуникаций и оборонных приложений.
Электрические транспортные средства (EV):
В электромобилях пластинки 4H-SiC используются в системах управления энергопотреблением, таких как бортовые зарядные устройства, инверторы мощности и контроллеры двигателей.более быстрое время зарядки, и улучшение производительности транспортного средства за счет сокращения потерь энергии и теплоотведения.
Системы возобновляемой энергии:
Высокая эффективность и долговечность энергетических устройств 4H-SiC делают их неотъемлемой частью систем возобновляемой энергии, таких как солнечные инверторы и контроллеры ветряных турбин.Они помогают улучшить производительность системы, минимизируя потери энергии и позволяя работать в условиях высокого напряжения..
Аэрокосмическая промышленность и оборона:
Устойчивость к радиации и высокие температуры 4H-SiC делают его подходящим для аэрокосмических применений, таких как спутниковые системы, оборудование для исследования космоса и военная электроника.Он обеспечивает надежность и производительность в суровой среде с высоким уровнем радиационного облучения.
Электрические сети высокого напряжения:
Устройства, изготовленные из этого материала, помогают повысить эффективность сети за счет сокращения потерь энергии.обеспечение интеграции возобновляемых источников энергии, и улучшение стабильности электросетей.
Эти приложения демонстрируют широкий спектр отраслей промышленности, где 4H P-type SiC-вофли имеют решающее значение, особенно в отраслях, требующих высокой эффективности, высокой мощности, высокой производительности, высокой производительности и высокой производительности.и долговечность в экстремальных условиях.
Вопросы и ответы
Вопрос:Что такое подложка к карбиду кремния?
А:Субстрат пластинки из карбида кремния (SiC) представляет собой тонкий кусок кристаллического SiC-материала, используемого в качестве основы для изготовления полупроводниковых устройств.Субстраты SiC известны своей превосходной электрическойПо сравнению с традиционными кремниевыми субстратами, они обладают широким диапазоном пропускания, высокой теплопроводностью и высоким разрывным напряжением, что делает их идеальными для высокомощныхвысокотемпературные, и высокочастотных приложений.
Субстраты SiC в основном используются в силовой электронике, включая MOSFET, диоды Шоттки и радиочастотные устройства, где производительность в экстремальных условиях имеет решающее значение.Они также служат основой для выращивания эпитаксиальных слоев, где дополнительные полупроводниковые материалы откладываются для создания передовых электронных структур.
Благодаря своей прочности, SiC-субстраты необходимы в таких отраслях промышленности, как электромобили, системы возобновляемой энергии, аэрокосмическая промышленность и телекоммуникации, помогая повысить эффективность, долговечность,и общая производительность в требовательных приложениях.
