8-дюймовый Си-Си вафла Кремниевого карбида вафла Прайм Дамми Исследовательский класс 500м 350мм

8inch SiC Wafer Silicon Carbide Wafer Prime Dummy Research Grade 500um 350 Um

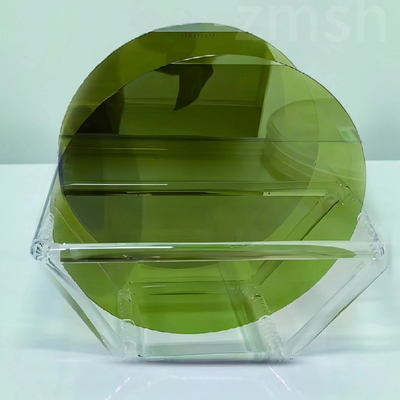

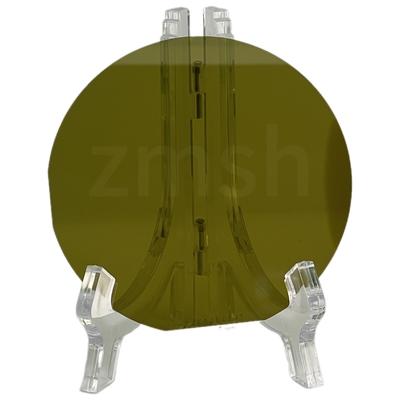

8inch SiC Wafer Silicon Carbide Wafer Prime Dummy Research Grade 500um 350 Um 8inch SiC Wafer Silicon Carbide Wafer Prime Dummy Research Grade 500um 350 Um 8inch SiC Wafer Silicon Carbide Wafer Prime Dummy Research Grade 500um 350 Um

Большие изображения :  8-дюймовый Си-Си вафла Кремниевого карбида вафла Прайм Дамми Исследовательский класс 500м 350мм

Подробная информация о продукте:
Место происхождения: Шанхай Китай
Фирменное наименование: ZMSH
Сертификация: ROHS
Номер модели: 8-дюймовый Си-Си вафли.
Оплата и доставка Условия:
Время доставки: в 30 днях
Условия оплаты: T/T
Подробное описание продукта
Продукт: 4H-N 8 дюймов SiC Уровень: Главный уровень исследований
Диаметр: 8inch Заявления: Носить тест
Поверхность: Полированные Цвет: Зеленый
Выделить:

вафля кремниевого карбида 8Inch

,

первоклассный манекен Кремниевого карбида Wafer

,

500мм Си-Си вафель

8-дюймовый Си-Си пластинка Силиконовый карбид пластинка первоклассный манекен исследовательского класса 500м 350мм

Введение продукта

Наша компания специализируется на поставке высококачественных однокристаллических 8-дюймовых пластин из карбида кремния (SiC) для электронной и оптоэлектронной промышленности.SiC - полупроводниковый материал нового поколения, известный своими уникальными электрическими и тепловыми свойствами.В сравнении с кремниевыми и ГаА пластинами, SiC особенно хорошо подходит для высокотемпературных и мощных устройств.

Наши 8-дюймовые пластинки SiC имеют различные типы и классы для удовлетворения различных требований к применению.каждая со своей специфической кристаллической структурой и последовательностью свертывания атомовЭти пластинки доступны в различных типах проводимости, включая N-тип, азот-допированные и полуизоляционные варианты.

В дополнение к типу и классу, мы понимаем важность дополнительных спецификаций для обеспечения оптимальной производительности и качества.и плотность дефектов являются решающими факторами при определении пригодности пластин SiC для конкретных приложенийМы предоставляем полную информацию о продукте и можем предложить дополнительные подробности по запросу.

Карбид кремния (SiC) изначально использовался в промышленности в качестве абразивного материала, а позже приобрел значение в технологии светодиодов.его исключительные физические свойства привели к его широкому применению в различных полупроводниковых приложениях в различных отраслях промышленностиС приближением ограничений закона Мура, многие компании полупроводников обращаются к SiC как к материалу будущего из-за его выдающихся характеристик.

В полупроводниковой промышленности 4H-SiC чаще используется по сравнению с 6H-SiC. Обозначения 4H- и 6H- относятся к кристаллической решетчатой структуре карбида кремния,с указанием специфической последовательности свертывания атомов в кристалле.

Пожалуйста, не стесняйтесь обращаться к нам за дополнительной информацией о нашем ассортименте 8-дюймовых пластин SiC и о том, как они могут удовлетворить ваши конкретные требования в быстро развивающемся полупроводниковом ландшафте.

Параметр продукта

Продукт 4H-SiC
Уровень Степень I II класс III класс
поликристаллические области Не допускается Не допускается < 5%
политипные зоны Не допускается ≤ 20% 20% ~ 50%
Плотность микротруб) < 5 микротруб/см-2 < 30 микротруб/см-2 < 100 микротруб/см-2
Общая полезная площадь > 95% > 80% Никаких
Толщина 500 μm ± 25 μm или спецификация клиента
Допирующее средство n тип: азот
Первичная плоская ориентация) Перпендикулярно <11-20> ± 5,0°
Первичная плоская длина 32.5 мм ± 2,0 мм
Вторичная плоская ориентация) 90° CW от первичной плоскости ± 5,0°
Вторичная плоская длина) 180,0 мм ± 2,0 мм
На оси "Ориентация пластинки") {0001} ± 0,25°
Ориентация пластинки вне оси 40,0° в сторону <11-20> ± 0,5° или по спецификации клиента
TTV/BOW/Warp < 5μm / < 10μm / < 20μm
Сопротивляемость 00,01 - 0,03 Ω×см
Поверхностная отделка C Покрытие для очистки лица.Si Face CMP (Si face: Rq < 0,15 nm) или спецификация клиента

Двухсторонний полир

Экспозиция продукции

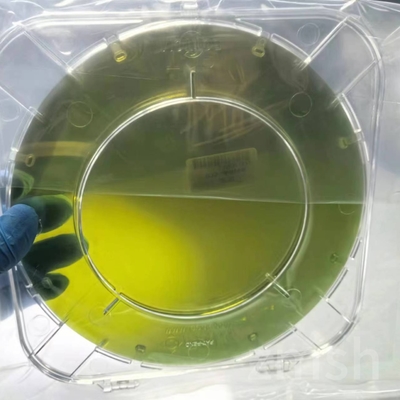

8-дюймовый Си-Си вафла Кремниевого карбида вафла Прайм Дамми Исследовательский класс 500м 350мм 0

Технология производства

Процесс производства 8-дюймовых пластинок из карбида кремния (SiC) включает в себя несколько критических шагов для обеспечения их качества и пригодности для применения в полупроводниках.

Batch Lapping: После того, как шарик кристалла SiC вырастет в отдельные пластины, они загружаются в систему batch lapping.Эта система уменьшает толщину пластинок и обеспечивает параллельность верхней и нижней поверхностейЗатем каждая пластинка вручную разгружается, измеряется и сортируется по толщине.
Для получения желаемой твердости поверхности производится окисление кремниевой пластины.Плотность вывихов и царапин должна быть ниже определенного уровня, чтобы соответствовать стандартам качества.Если поверхность слишком грубая, для ее грубости используется проволочная пила, хотя этот процесс трудоемкий и дорогой.
Процесс восстановления пластины: X-Trinsic предлагает процесс восстановления пластины, в котором поврежденный поверхностный слой пластины удаляется и отполирован, чтобы восстановить его в состоянии готовности к устройству.Этот процесс позволяет экономить на затратах для компаний и увеличить урожайность данной пластины до 50%.
Серийная обработка: текущее производство пластин SiC обычно осуществляется с использованием инструментов серийной обработки, которые имеют более низкую пропускную способность и ограничены небольшими пластинками.поскольку промышленность движется к большим размерам пластинок, возможно, придется адаптировать инструменты для обработки партий для эффективного размещения больших пластин.
Проверка и удаление дефектов: во время производственного процесса кристаллы SiC проверяются на наличие вывихов и дефектов.и любые дефекты устранены для обеспечения общей производительности и качества полупроводниковых пластин.
Чистота и эпитаксиальная обработка пленки: после изготовления кремниевой подложки она подвергается обработке, чтобы обеспечить максимальную чистоту.Правильная обработка необходима, чтобы избежать создания дефектов в эпитаксиальной пленке, что приводит к получению более качественных и эффективных пластин, которые можно адаптировать к конкретным требованиям.

В целом, процесс изготовления 8-дюймовых пластин SiC включает в себя серию точных шагов для производства высококачественных полупроводниковых материалов, подходящих для широкого спектра применений.

Часто задаваемые вопросы

Вопрос: Какой способ доставки и стоимость?

A: ((1) Мы принимаем DHL, Fedex, EMS и т.д.

(2) это хорошо если у вас есть собственный экспресс-счет, если нет, мы можем помочь вам отправить их и

Груз соответствует фактическому расчету.

Вопрос: Как платить?

A: T/T 100% депозит до доставки.

Вопрос: каков ваш MOQ?

A: (1) Для инвентаря, MOQ 1pcs. если 2-5pcs это лучше.

(2) Для настраиваемой продукции, MOQ составляет 10 штук.

В: Сколько времени на доставку?

A: (1) Для стандартных продуктов

Для инвентаря: доставка 5 рабочих дней после размещения заказа.

Для индивидуальных продуктов: доставка осуществляется через 2-4 недели после заказа.

Вопрос: У вас есть стандартные продукты?

О: Наши стандартные продукты на складе. как субстраты 4 дюйма 0,35 мм.
