TGV ((Through-Glass Via) технология высококачественный боросиликатный кварц стекла
  • TGV ((Through-Glass Via) технология высококачественный боросиликатный кварц стекла
  • TGV ((Through-Glass Via) технология высококачественный боросиликатный кварц стекла
  • TGV ((Through-Glass Via) технология высококачественный боросиликатный кварц стекла
  • TGV ((Through-Glass Via) технология высококачественный боросиликатный кварц стекла

TGV ((Through-Glass Via) технология высококачественный боросиликатный кварц стекла

Место происхождения Китай
Фирменное наименование ZMSH
Номер модели Стекло TGV
Детали продукта
Диаметр отверстия:
3um/5um/10um/25um
Тангаж отверстия:
Проходный диаметр x2
Толщина стекла:
< 50 мм/< 100 мм/< 200 мм/< 0,7 мм
Стеклянный размер:
≤ 4"/≤6"/<8"/≤510x510 мм
Плотность отверстия ((Открытие/мм):
25k/10k/2.5k/400
Плотность отверстий ((Дверь/дюйм):
4k/2.5k/1.2k/500
Высокий свет:

высококачественное боросиликатное стекло

,

Кварц из боросиликатного стекла TGV

,

Кварц высококачественного боросиликатного стекла

Характер продукции

TGV ((Through-Glass Via) технология высококачественный боросиликатный кварц стекла

Техническое введение

В области передовой упаковки, через стекло (TGV) широко рассматривается полупроводниковой промышленностью как ключевая технология для интеграции 3D следующего поколения,в основном из-за его широкого спектра применения. TGV может применяться в таких областях, как оптическая связь, RF передние концы, оптические системы, передовые упаковки MEMS, потребительская электроника и медицинские устройства.Как на основе кремния, так и на основе стекла с помощью металлизации, возникают технологии вертикальной взаимосвязи, применяемые в вакуумных упаковках на уровне пластинок, обеспечивающий новый технический подход для достижения кратчайших и самых малых расстояний между чипами с отличными электрическими, тепловыми и механическими свойствами.

Технология стеклянных отверстий TGV позволяет изготавливать очень миниатюрные и интегрированные высокопроизводительные электронные компоненты.подложки для умного стеклаСтеклянные подложки, поддерживающие TGV, могут объединять стекло и металл в одну пластинку.

TGV изготавливается из высококачественного боросиликатного стекла и расплавленного кварца.обеспечивает высокую надежность упаковочного решения.

Технология перераспределения слоя (RDL) может формировать схемы на стеклянных подложках посредством таких процессов, как распыливание семенного слоя, фотолитография и полуаддитивное электропокрытие, таким образом соединяя TGV.Эта технология обеспечивает низкоубыточный выход для взаимосвязей чип-пакет и стоит дешевле, чем традиционные интерпозеры на основе кремния.

Кроме того, TGV обладает такими преимуществами, как низкая потеря подложки, высокая плотность, быстрая реакция и низкие затраты на обработку.,В настоящее время Morimaru Electronics имеет полный набор высокого соотношения сторон (7:1) через процессы заполнения и возможности исследований и разработок,включая модификацию лазером, влажное гравирование, высокопокрытие семенного слоя, через/слепо через металлическую наполнитель и CMP планаризацию.

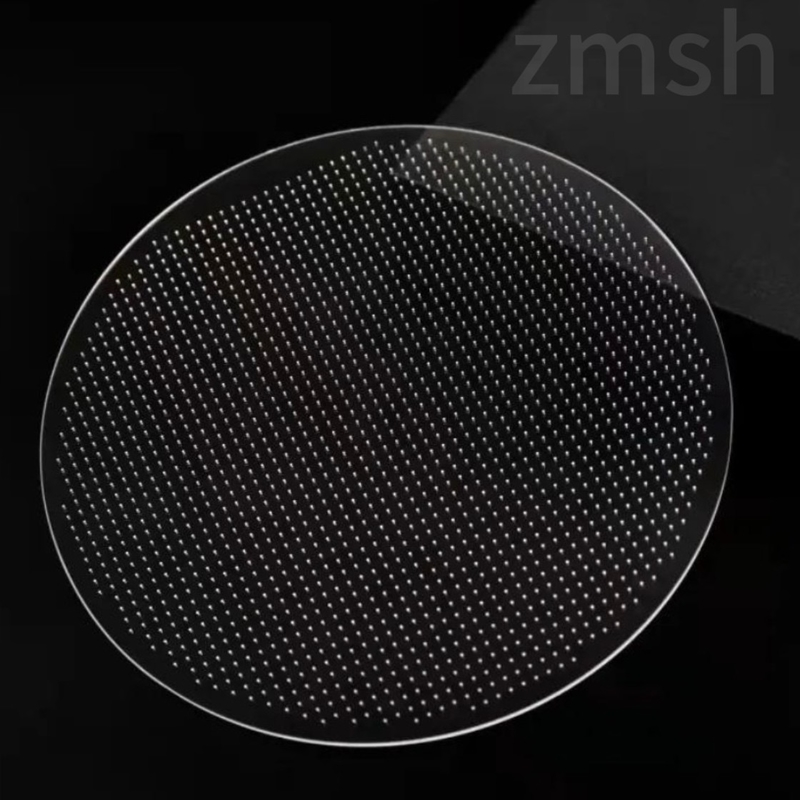

TGV ((Through-Glass Via) технология высококачественный боросиликатный кварц стекла 0

Параметр материала

Параметр Кварцевое стекло Боросиликатное стекло
Оптическая прозрачность Чрезвычайно высокий Высокий
Тепловая устойчивость Очень высокий, подходящий для высокотемпературной обработки Высокий, подходящий для обработки при умеренной температуре
Коэффициент теплового расширения Низкие, минимальные изменения измерений Умеренная, умеренная размерная стабильность
Химическая стабильность Высокий, инертный для большинства химических веществ Хороший, устойчивый к различным химическим средам
Механическая прочность Высокий, подходящий для долговечной и устойчивой к повреждениям среды Умеренный, подходящий для общего применения
Стоимость Высокий, подходящий для высококачественных приложений Более низкий, экономически эффективный, подходящий для крупномасштабных приложений
Гибкость процессов Трудно обработать Относительно легко обрабатывается и формируется
Области применения Аэрокосмическая, военная, высокопроизводительная оптоэлектроника Потребительская электроника, крупномасштабное промышленное применение

Материальное преимущество

Технология Through-Glass Via (TGV) использует различные виды стеклянных материалов, таких как кварцевое стекло и боросиликатное стекло, каждое из которых предлагает уникальные преимущества.Кварцевое стекло высоко ценится за исключительную оптическую прозрачность, что делает его подходящим для оптико-электронных применений, и его высокая тепловая устойчивость, которая поддерживает физическую и химическую устойчивость даже при очень высоких температурах,идеально подходит для обработки при высоких температурахОн также имеет низкий коэффициент теплового расширения, который обеспечивает минимальные изменения измерений при колебаниях температуры, что полезно для прецизионного изготовления.Кварцевое стекло химически устойчиво к большинству веществ, предотвращает деградацию при длительном использовании и обладает высокой механической прочностью, что делает его подходящим для условий, требующих высокой долговечности и устойчивости к повреждениям.Боросиликатное стекло экономичнее, чем кварцевое стекло, с более дешевым производственным процессом, что делает его экономичным выбором. It offers good thermal stability sufficient for most electronic packaging needs and a moderate thermal expansion coefficient that maintains enough dimensional stability for environments with mild temperature changesБоросиликатное стекло относительно легко обрабатывается и формируется, подходит для сложных конструкций электронных компонентов и обладает хорошей химической устойчивостью.способный выдерживать различные химические средыВыбор между этими двумя типами стеклянных материалов зависит от требований к применению и экономической эффективности.Кварцевое стекло лучше подходит для высококачественных приложений, требующих чрезвычайно высоких оптических характеристик, тепловой устойчивости или химической устойчивости, например, в аэрокосмической и военной областях, в то время как боросиликатное стекло является более экономичным вариантом,подходящий для крупномасштабных промышленных применений и потребительской электроники, особенно когда затраты и производительность являются основными соображениями.

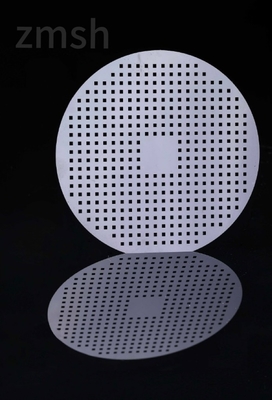

TGV ((Through-Glass Via) технология высококачественный боросиликатный кварц стекла 1

Основные сценарии применения TGV

1.Интегрированные 3D-пассивные компоненты на основе стекла

2. Встроенный стеклянный вентилятор из упаковки

3Интегрированная антенна TGV

4. Многослойная стеклянная упаковка на уровне системы

По мере развития цепочки полупроводниковой промышленности преимущества сквозного стекла (TGV) все больше признаются специалистами отрасли.TGV в основном применяется в таких областях, как RF фронт-эндыУровень роста китайского рынка высокоскоростных поездов намного превышает мировой средний.С будущей государственной поддержкой и инициативами полупроводниковой промышленностиОжидается, что стоимость TGV продолжит снижаться.

Аналогичным образом, рынок TGV сталкивается с проблемами, поскольку основное оборудование высокого класса и химические решения для медных соединений по-прежнему доминируют над передовыми иностранными компаниями.В процессе индустриализации рынка TGV, отечественная промышленность по производству оборудования и материалов столкнется с значительными возможностями.

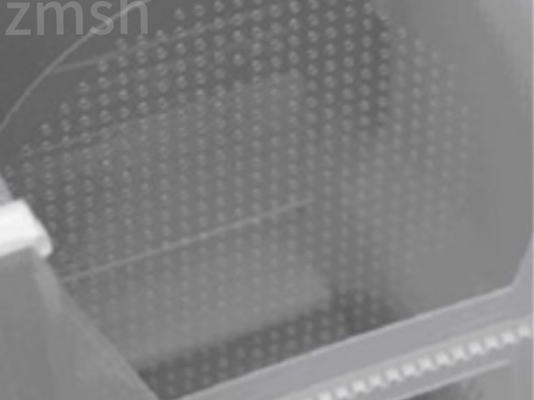

TGV ((Through-Glass Via) технология высококачественный боросиликатный кварц стекла 2

Поскольку технологическая отрасль продолжает стремиться к расширению вычислительных возможностей, все больше полупроводниковых гигантов начинают заниматься гетерогенной интеграцией.Эта технология включает несколько чиплет в одну упаковку с помощью методов внутреннего соединенияСтеклянные подложки, предпочтительные из-за их уникальных механических, физических и оптических свойств, позволяют подключать больше транзисторов в одном пакете и обеспечивают более быструю скорость передачи сигнала.Для архитекторов чипов, это означает возможность интегрировать больше чиплет в пакете, тем самым повышая производительность, плотность и гибкость, а также снижая затраты и потребление энергии.По сравнению с другими субстратами, стеклянные подложки имеют более гладкую поверхность, которая не оказывает негативного влияния на продукты цепи.и более устойчивы к высоким температурам.
