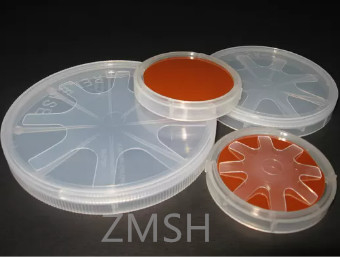

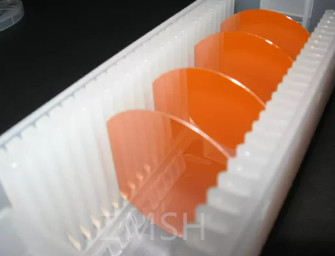

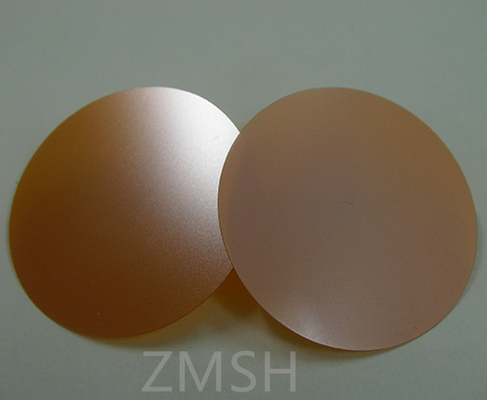

GaP полуизолированные пластинки P тип N тип 400um 500um Зеленый светодиод Красный Зеленый свет

GaP полуизолированные пластинки P тип N тип 400um 500um Зеленый светодиод Красный Зеленый свет

Описание:

Фосфид галлия - широко используемый полупроводниковый материал, обладающий характеристиками высокой проводимости и высокой эффективности фотоэлектрического преобразования.Фосфид галлия можно использовать для производства солнечных батарейГалий фосфид (GaP) является важным фотоническим материалом, который давно используется в качестве активного материала в зеленых светодиодах.GaP является косвенным пробелом (2.26 eV) полупроводник с высоким индексом преломления (n> 3) и нелинейным третьего порядка, прозрачным в диапазоне длин волн от 450 нм до 11 мкм.как нецентросимметричный кристалл с большим нелинейным и ненулевым пьезоэлектрическим коэффициентом второго порядка, хорошо подходит для будущих интегрированных приложений фотоники в видимом, ближнем инфракрасном, телекоммуникационном и среднем инфракрасном диапазонах.

Особенности:
Галлиевый фосфид GaP, важный полупроводник с уникальными электрическими свойствами, как и другие III-V соединенные материалы, кристаллизуется в термодинамически стабильной кубической структуре ZB,представляет собой оранжево-желтый полупрозрачный кристаллический материал с непрямым промежутком полосы 2.26 eV (300K), который синтезируется из 6N 7N высокочистого галлия и фосфора и выращивается в однокристалл методом Liquid Encapsulated Czochralski (LEC).Кристалл фосфида галлия допируется серью или теллуром для получения полупроводников n-типа, и цинк допированный в качестве проводимости p-типа для дальнейшей изготовления в желаемый пластинка, которая имеет применение в оптических системах, электронных и других оптоэлектронных устройств.Однокристаллический вафли GaP может быть подготовлен Epi-ready для вашего LPEВысококачественный однокристаллический галлиевый фосфид GaP пластинки p-типа,Проводимость n-типа или недопированная в Western Minmetals (SC) Corporation может предлагаться в размерах 2′′ и 3′′ (50 мм), диаметром 75 мм), ориентация <100>,<11> с поверхностной отделкой из срезанного, полированного или готового к эпи.

Технические параметры:

Применение:

Светодиодные осветительные устройства: GaP служит светодиодным материалом, используемым в осветительных и дисплейных устройствах.

Солнечные элементы: используются при производстве солнечных панелей для преобразования солнечной энергии в электрическую энергию.

Спектральные аналитические приборы: используются в лабораториях и научных исследованиях для оптического спектрального анализа.

Полупроводниковые усилители: применяются в усилителях и интегрированных схемах для применения в радиочастотных и микроволновых системах.

Фотодетекторы: используются в оптических датчиках и детекторах для оптических измерений и датчиков.

Микроволновые радиочастотные устройства: применяются в высокочастотных и микроволновых схемах в качестве высокопроизводительных компонентов.

Высокотемпературные электронные устройства: используются в электронных устройствах, работающих в условиях высокой температуры.

Высокочастотные электронные устройства: используются в высокочастотных электронных системах, таких как усилители мощности RF.

Прочие продукты:

Вафля GaN:

Часто задаваемые вопросы

Вопрос: Каково торговое наименованиеGaP полуизолированные пластинки?

A: БрендGaP полуизолированные пластинкиэто ZMSH.

Вопрос: Что такое сертификацияGaP полуизолированные пластинки?

A: СертификацияGaP полуизолированные пластинкиэто ROHS.

В: Где находится место происхожденияGaP полуизолированные пластинки?

A: Место происхожденияGaP полуизолированные пластинкиЭто Китай.

Вопрос: каков MOQGaP полуизолированные пластинки одновременно?

О: МОКGaP полуизолированные пластинки25 штук за раз.
