сторона субстратов арсенида галлия вафель GaAs Dopant 2inch Si двойная отполированная для СИД
  • сторона субстратов арсенида галлия вафель GaAs Dopant 2inch Si двойная отполированная для СИД
  • сторона субстратов арсенида галлия вафель GaAs Dopant 2inch Si двойная отполированная для СИД
  • сторона субстратов арсенида галлия вафель GaAs Dopant 2inch Si двойная отполированная для СИД
сторона субстратов арсенида галлия вафель GaAs Dopant 2inch Si двойная отполированная для СИД

сторона субстратов арсенида галлия вафель GaAs Dopant 2inch Si двойная отполированная для СИД

Место происхождения КИТАЙ
Фирменное наименование zmsh
Сертификация ROHS
Номер модели Вафля 6INCH GaAs
Детали продукта
Материал:
Монокристалл GaAs
Индустрия:
приведенная вафля semicondutor для ld или
Применение:
субстрат полупроводника, привел обломок, оптически стеклянное окно, субстраты прибора
Метод:
CZ
Размер:
2inch~6inch
Толщина:
0.425mm
Поверхность:
cmp/вытравленный
легированный:
Si-данный допинг
MOQ:
10pcs
Ранг:
ранг исследования/фиктивная ранг
Высокий свет:

вафли GaAs Dopant 2inch Si

,

Двойные бортовые отполированные вафли GaAs

,

Субстраты арсенида галлия СИД

Характер продукции

сторона субстратов арсенида галлия вафель GaAs Dopant 2Inch Si двойная отполированная для применения СИД
------------------------------------------------------------------------------------------------------------------------------

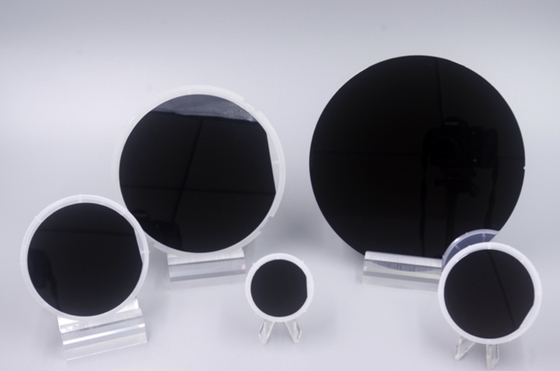

Вафля GaAs



Арсенид галлия смесь составленная металлического галлия и полу-металлического мышьяка в атомном коэффициенте 1: 1. Он имеет серый металлический блеск и своя кристаллическая структура тип сфалерита. Арсенид галлия был синтезирован начиная с 1926. Свои свойства полупроводника были подтвержены в 1952. Приборы сделали из материалов арсенида галлия для того чтобы иметь хорошую рабочую температуру частоты откликов, высокоскоростных и высоких, которая может отвечать потребностямы интегрированной оптической электроники. В настоящее время самый важный электронно-оптический материал, но также самый важный микроэлектронный материал после материала кремния, соответствующее для изготовления высокочастотных, высокоскоростных приборов и цепей.



Применение
В поле микроэлектроники, вычислительные цепи арсенида галлия высокоскоростные, цепи микроволны монолитовые, светоэлектрические интегральные схемаы, и высокомощные транзисторы влияния поля развитые сразу технологией вживления иона само-размещая плоской на полу-изолированном арсениде галлия как матрица имеют характеристики быстрой скорости, частоты коротковолнового диапазона, потребления низкой мощности и сопротивления радиации, которые не единственные большой значимости в обороне страны. Она более широко использована в гражданской и национальной экономической конструкции. В поле сообщений, полу-изолированные материалы арсенида галлия главным образом использованы в высокочастотных коммуникационных устройствах, управляемых гражданским беспроводным рынком связи в последние годы, особенно рынок мобильного телефона, размер рынка полу-изолированных материалов арсенида галлия также растут быстро.

Деталь спецификации
Тип/导电类型/掺杂元素 Dopant Полу-изолированный P-Type/Zn N-Type/Si N-Type/Si
应用 применения Микро- Eletronic СИД Лазерный диод
长晶方式 метода роста VGF
直径 диаметра 2", 3", 4", 6"
晶向 ориентации (100) ±0.5°
厚度 толщины (µm) 350-625um±25um
参考边 OF/IF США EJ или зазубрина
载流子浓度 концентрации несущей - (0.5-5) *1019 (0.4-4) *1018 (0.4-0.25) *1018
电阻率 резистивности (ом-см) >107 (1.2-9.9) *10-3 (1.2-9.9) *10-3 (1.2-9.9) *10-3
电子迁移率 подвижности (cm2/V.S.) >4000 50-120 >1000 >1500
Вытравите 位错密度 плотности тангажа (/cm2) <5000><5000><5000><500>
平整度 TTV [P/P] (µm) <5>
平整度 TTV [P/E] (µm) <10>
翘曲度 искривления (µm) <10>
Поверхностное законченное 表面加工 P/P, P/E, E/E







сторона субстратов арсенида галлия вафель GaAs Dopant 2inch Si двойная отполированная для СИД 0сторона субстратов арсенида галлия вафель GaAs Dopant 2inch Si двойная отполированная для СИД 1сторона субстратов арсенида галлия вафель GaAs Dopant 2inch Si двойная отполированная для СИД 2


О НАШЕМ ZMKJ

ZMKJ размещает в городе Шанхая, который самый лучший город Китая, и наша фабрика основана
в городе Wuxi в 2014.We специализируйте в обработке разнообразие материалов в вафли, субстраты
и custiomized оптически стекло parts.components широко используемое в электронике, оптике,
оптическая электроника и много других полей. Мы также работали близко с много отечественных
и международные университеты, научно-исследовательские институты и компании, обеспечивают подгонянные продукты
и обслуживания для их проектов НИОКР.
Наше зрение к поддержанию хорошего отношения сотрудничества с нашими всеми клиентами нашим
хорошие reputatiaons. так мы также можем обеспечить некоторые другие субстраты материалов как подобие:
сторона субстратов арсенида галлия вафель GaAs Dopant 2inch Si двойная отполированная для СИД 3

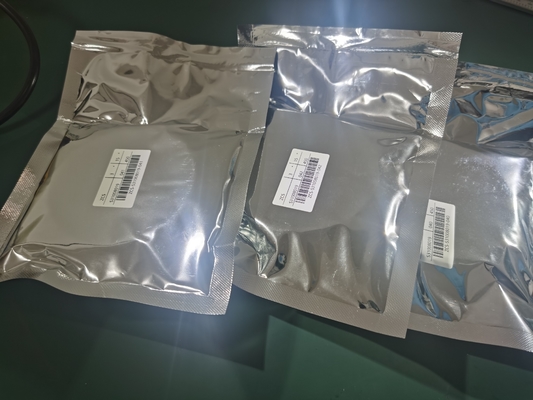

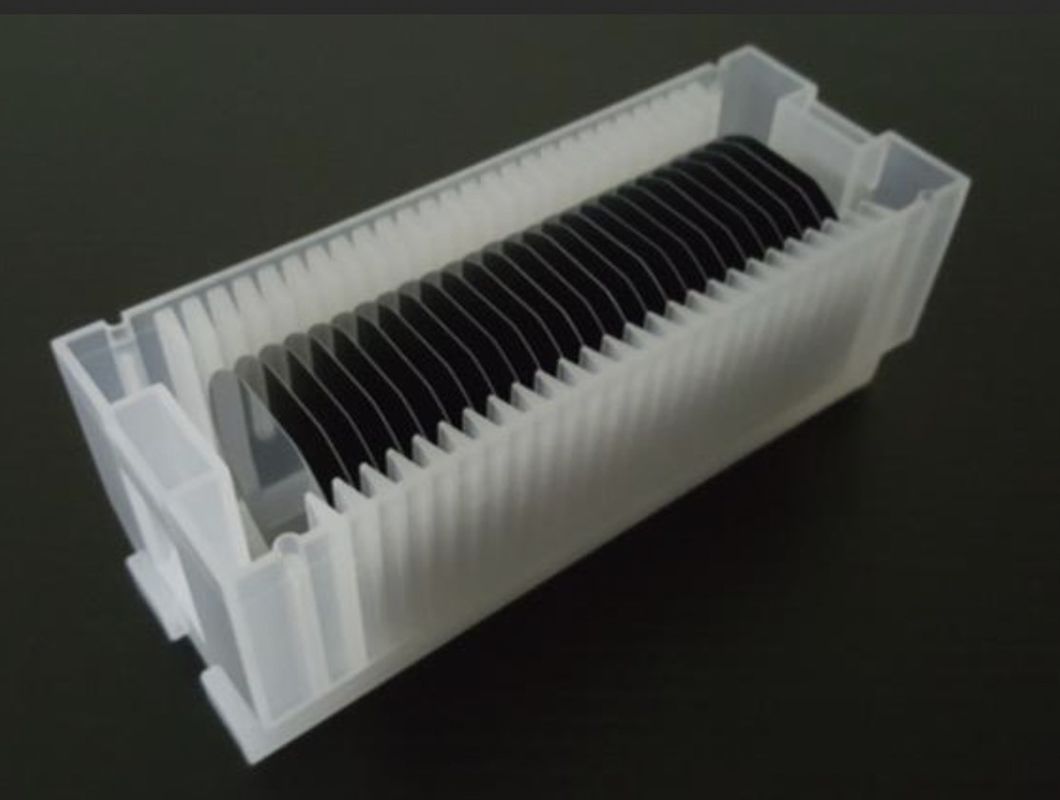

Упаковка – Logistcs
Заботы Worldhawk по каждому детализируют пакета, чистки, противостатической, шоковой терапии.
Согласно количеству и форме продукта, мы примем различный упаковывая процесс!
сторона субстратов арсенида галлия вафель GaAs Dopant 2inch Si двойная отполированная для СИД 4
вопросы и ответы –
Q: Что вы можете поставить снабжение и цену?
(1) мы принимаем DHL, Federal Express, TNT, UPS, EMS, SF и FOB
 и состояние оплаты депозита 50%, 50% перед доставкой.

Q: Что срок поставки?
Для инвентаря: доставка 5 трудодней после заказа.
Для подгонянных продуктов: доставка 2 или 3 рабочей недели после заказа.


Q: Что MOQ?
(1) для инвентаря, MOQ 5pcs.
(2) для подгонянных продуктов, MOQ 10pcs-30pcs.
Q: Вы имеете отчет о проверке для материала?
Мы можем поставить подробный отчет для наших продуктов.
