Детали продукта
Место происхождения: Китай
Фирменное наименование: ZMSH
Номер модели: 4H
Условия оплаты и доставки
Количество мин заказа: 3pcs
Цена: by case
Упаковывая детали: Упакованный в окружающей среде чистой комнаты класса 100, в кассетах одиночных контейнеров вафли
Время доставки: 10-30days
Условия оплаты: T/T, западное соединение
Поставка способности: 1000pcs/months
Материал: |
Кристалл SIC |
Промышленность: |
объектив вафли полупроводника оптически |
Применение: |
приведенный полупроводник, прибор, производительность электроники, 5G |
Цвет: |
Зеленый, белый |
Тип: |
4H-N и 4H-Semi, ООН-дали допинг |
Размер: |
6inch (2-4inch также доступное) |
Толщина: |
350um или 500um |
Толерантность: |
±25um |
Уровень: |
Вычеркните продукцию/исследование/манекен |
TTV: |
<15um> |
Поклонитесь.: |
<20um> |
Варп: |
《30um |
Обслуживание Customzied: |
Доступно |
Материал: |
Силиконовый карбид (SiC) |
Сырье: |
Китай |
Материал: |
Кристалл SIC |
Промышленность: |
объектив вафли полупроводника оптически |
Применение: |
приведенный полупроводник, прибор, производительность электроники, 5G |
Цвет: |
Зеленый, белый |
Тип: |
4H-N и 4H-Semi, ООН-дали допинг |
Размер: |
6inch (2-4inch также доступное) |
Толщина: |
350um или 500um |
Толерантность: |
±25um |
Уровень: |
Вычеркните продукцию/исследование/манекен |
TTV: |
<15um> |
Поклонитесь.: |
<20um> |
Варп: |
《30um |
Обслуживание Customzied: |
Доступно |
Материал: |
Силиконовый карбид (SiC) |
Сырье: |
Китай |
4H-N 4H-SEMI 2 дюйма 3 дюйма 4 дюйма 6 дюймов SiC субстрат производственного класса фиктивный класс для высокопроизводительных устройств
H высокочистые силиконовые карбидные субстраты, высокочистые 4-дюймовые силиковые карбидные субстраты, 4-дюймовые силиконовые карбидные субстраты для полупроводников, силиковые карбидные субстраты для полупроводников, силиковые однокристаллические пластины,Сик слитки для драгоценных камней
Области применения
1 высокочастотные и мощные электронные устройства диоды Schottky, JFET, BJT, PiN, диоды, IGBT, MOSFET
2 оптоэлектронные устройства: в основном используются в GaN/SiC синий светодиодный материал субстрата (GaN/SiC)
преимущество
• Низкое несоответствие решетки
• Высокая теплопроводность
• Низкое потребление энергии
• Отличные временные характеристики
• Высокий разрыв полосы

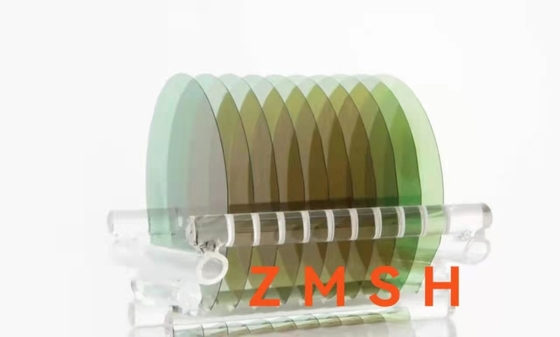

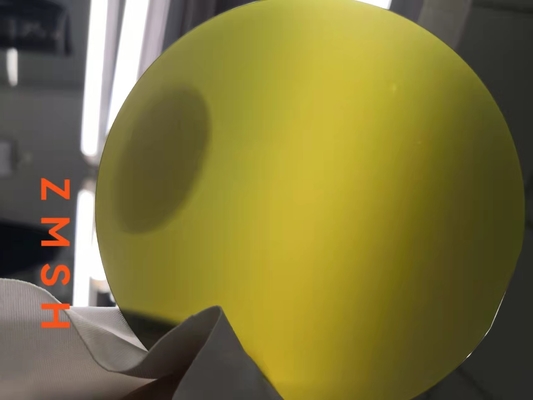

Силиконовый карбид SiC кристаллический субстрат вафеля карборунд
4H-N и 4H-SEMI SiC (карбид кремния) субстраты, доступные в диаметре 2, 3, 4 и 6 дюймов,широко используются для изготовления высокомощных устройств из-за их превосходных свойств материаловВот основные свойства этих SiC-субстратов, делающих их идеальными для высокопроизводительных приложений:
Широкий диапазон: 4H-SiC имеет широкий диапазон действия около 3,26 eV, что позволяет ему эффективно работать при более высоких температурах, напряжениях и частотах по сравнению с традиционными полупроводниковыми материалами, такими как кремний.
Электрическое поле высокого разрыва: высокое расщепление SiC электрического поля (до 2,8 MV / см) позволяет устройствам обрабатывать более высокие напряжения без сбоев, что делает его необходимым для силовой электроники, такой как MOSFET и IGBT.
Отличная теплопроводность: SiC имеет теплопроводность около 3,7 W/cm·K, значительно выше, чем кремний, что позволяет ему более эффективно рассеивать тепло.
Высокая скорость насыщения электронов: SiC обеспечивает высокую скорость насыщения электронов, повышая производительность высокочастотных устройств, которые используются в таких приложениях, как радиолокационные системы и связь 5G.
Механическая прочность и твердость: Твердость и прочность SiC-субстратов обеспечивают долгосрочную долговечность даже в экстремальных условиях эксплуатации, что делает их очень подходящими для устройств промышленного класса.
Низкая плотность дефектов: для производственных субстратов SiC характеризуется низкая плотность дефектов, что обеспечивает оптимальную производительность устройства, тогда как для фиктивных субстратов может быть более высокая плотность дефектов,подходящий для испытаний и калибровки оборудования.
Эти свойства делают 4H-N и 4H-SEMI SiC субстраты незаменимыми для разработки высокопроизводительных силовых устройств, используемых в электромобилях, системах возобновляемой энергии,и аэрокосмические приложения.
Свойства материала карбида кремния
| Недвижимость | 4H-SiC, однокристаллический | 6H-SiC, однокристаллический |
| Параметры решетки | a=3,076 Å c=10,053 Å | a=3.073 Å c=15.117 Å |
| Последовательность складирования | ABCB | ABCACB |
| Твердость Моха | ≈9.2 | ≈9.2 |
| Плотность | 30,21 г/см3 | 30,21 г/см3 |
| Коэффициент расширения | 4-5×10-6/K | 4-5×10-6/K |
| Индекс преломления @750nm |
нет = 2.61 ne = 2.66 |
нет = 2.60 ne = 2.65 |
| Диэлектрическая постоянная | c~9.66 | c~9.66 |
| Теплопроводность (N-тип, 0,02 ом. см) |
a ~ 4,2 W/cm·K@298K c ~ 3,7 W/cm·K@298K |
|
| Теплопроводность (полуизоляция) |
a~4,9 W/cm·K@298K c~3,9 W/cm·K@298K |
a~4,6 W/cm·K@298K c~3,2 W/cm·K@298K |
| Пробелы между полосками | 3.23 eV | 30,02 eV |
| Электрическое поле срыва | 3-5×106В/см | 3-5×106В/см |
| Скорость дрейфа насыщения | 2.0×105 м/с | 2.0×105 м/с |
2. размеры подложки стандартные для 6 дюймов
| 6 дюймов Диаметр 4H-N & Semi Silicon Carbide Спецификации субстрата | ||||||||
| СУБСТРАТ СОБСТРАНИЯ | Нулевая степень | Уровень производства | Уровень исследования | Скриншоты | ||||
| Диаметр | 150 мм-0,05 мм | |||||||
| Ориентация поверхности | от оси: 4° в сторону <11-20> ± 0,5° для 4H-N На оси: <0001>±0,5° для 4H-SI |
|||||||
| Первичная плоская ориентация |
{10-10} ±5,0° для 4H-N/ Notch для 4H-Semi |
|||||||
| Первичная плоская длина | 47.5 мм ± 2,5 мм | |||||||
| Толщина 4H-N | STD 350±25 мм или на заказ 500±25 мм | |||||||
| Толщина 4H-SEMI | ЗППП 500±25 мм | |||||||
| Край вафры | Чамфер | |||||||
| Плотность микротруб для 4H-N | < 0,5 микротруб/см2 | ≤ 2 микротрубки/см2 | ≤ 10 микротруб/см2 |
≤ 15 микротруб/см2
|
||||
| Плотность микротруб для 4H-SEMI | < 1 микротруба/см2 | ≤5 микротруб/см2 | ≤ 10 микротруб/см2 | ≤ 20 микротруб/см2 | ||||
| Политипные зоны по высокой интенсивности света | Не допускается | ≤ 10% площади | ||||||
| Сопротивляемость к 4H-N | 0.015 Ω·cm~0.028 Ω·cm | (площадь 75%) 0,015Ω·см ~ 0,028Ω·см | ||||||
| Сопротивляемость для 4H-SEMI |
≥1E9 Ω·cm |
|||||||
| LTV/TTV/BOW/WARP |
≤3μm/≤6μm/≤30Мм/≤40мм |
≤5Мк/≤15 мк/≤40 мк/≤60мм |
||||||
|
Шестерковые пластинки с высокой интенсивностью света |
Кумулятивная площадь ≤ 0,05% |
Кумулятивная площадь ≤ 0,1% |
||||||
|
SIlicon ПоверхностьЗагрязнение высокой интенсивностью света |
Никаких |
|||||||
|
Визуальные углеродные включения
|
Кумулятивная площадь ≤ 0,05% |
Совокупная площадь ≤3% |
|
Политипные области по высокой интенсивности света
|
Никаких |
Совокупная площадь ≤ 3% |

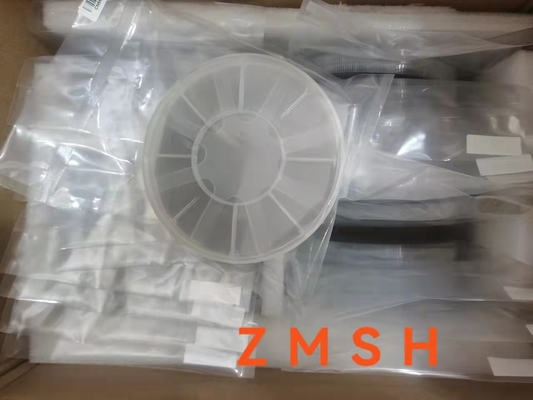

Образец доставки
Другие услуги, которые мы можем предоставить
1.Конфигурация толщины резки 2. настраиваемый размер фиксации 3. куотомизированная форма линзы
Другие аналогичные продукты, которые мы можем предоставить
Часто задаваемые вопросы
Вопрос: Как это?Отгрузки, стоимости и сроков оплаты?
A: ((1) Мы принимаем 50% T / T заранее и оставляем 50% до доставки DHL, Fedex, EMS и т. Д.
(2) Если у вас есть собственный экспресс-счет, это здорово. Если нет, мы можем помочь вам отправить их.
Груз - это in в соответствии с фактическим расчетом.
Вопрос: каков ваш MOQ?
A: (1) Для инвентаря, MOQ составляет 3 шт.
(2) Для индивидуальных изделий MOQ составляет 10 штук.
В: Могу ли я настроить продукцию в соответствии с моими потребностями?
О: Да, мы можем настроить материал, спецификации и форму, размер на основе ваших потребностей.
В: Сколько времени на доставку?
A: (1) Для стандартных продуктов
Для инвентаря: доставка 5 рабочих дней после размещения заказа.
Для индивидуальных продуктов: доставка осуществляется через 2-3 недели после размещения заказа.
(2) Для продуктов специальной формы доставка осуществляется через 4 рабочие недели после размещения заказа.
