Piezoelectric Crystal LiTaO3 LiNbO3 Wafers , Black LT And LN Wafer For Saw

Вафли пьезоэлектрического Кристл LiTaO3 LiNbO3, черная вафля LT и LN для пилы

  • Высокий свет

    черное лт

    ,

    вафля литао3

  • Материалы
    Одиночный кристалл LiTaO3
  • Индустрия
    вафля полупроводника, увидела вафлю, оптически вафлю
  • Применение
    5G, прибор ПИЛЫ, оптически стекло,
  • Цвет
    желтый, красный, черный
  • Подгонянный
    Ок
  • Толщина
    0.2~1.0mm подгонянным ок
  • Размер
    2-6inch
  • Место происхождения
    Китай
  • Фирменное наименование
    zmkj
  • Номер модели
    ЛТ-3инч
  • Количество мин заказа
    25pcs
  • Цена
    by case
  • Упаковывая детали
    ПЭТ фильмы или случай касстле 25пкс комнатой чистки 100 рангов
  • Время доставки
    15-30дней
  • Поставка способности
    5000PCS/месяц

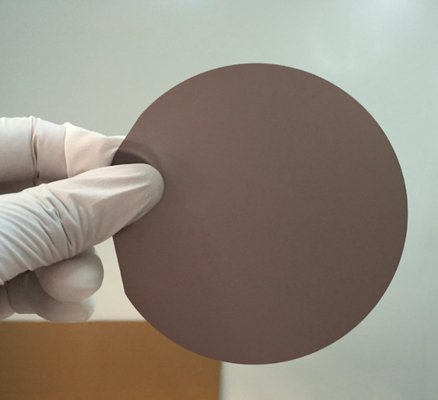

Вафли пьезоэлектрического Кристл LiTaO3 LiNbO3, черная вафля LT и LN для пилы



субстраты вафли ниобата ЛиНбО3 лития танталате ЛиТаО3 лития 3инч дя76.2мм,

Черная вафля ЛТ и ЛН для увидела, 3инч, 4инч, вафля 6инч ЛиТаО3



Кристаллы ЛТ ЛиТаО3 Танталате лития пьезоэлектрического Кристл

Танталате лития (ЛТ, ЛиТаО3) имеет уникальные свойства, который как материал находит пользы в электрооптических и оптикоакустических применениях. Эти могут быть: приборы поверхностной акустической волны, оптовые приборы акустической волны, пьезоэлектрические датчики и пьезоэлектрические датчики. 36° и 42 отрезка ° Танталате лития показали широко распространенное принятие для рынка телефонной трубки мобильного телефона радиосвязей на частотах от 800 до 2100 МХз. Эти ориентации показывают оптимизированный обмен ширины полосы частот/вносимой потери в представлении и преобладают всегда расширяя мобильные продажи телефонной трубки.



Спецификация

Ранг ПИЛЫ





Ориентация

36°И-кут±0.2° 42°И-кут±0.2° С-кут±0.2°
Диаметр 76.2±0.3мм, 100±0.3мм, 150±0.3мм
1-ая ИЗ квартиры 22±2мм, 32±2мм, перпендикуляр 47.5±2мм к С-аксис±0.2° 22±2мм, 32±2мм, перпендикуляр 47.5±2мм к 112°И±0.2°
2ст ИЗ квартиры 10±2мм КВ270°фром 1-ое ИЗ 10±2мм КВ315°фром 1-ое ИЗ 10±2мм КВ315° или 270°фром 1-ое ИЗ
Толщина 200~250±25ум, 300-350±25ум, 500±25ум
Лицевая поверхность «+», Ра<1нм,
Задняя поверхность ГК#1000, сложенное ГК#2000
ЛТВ <1ум, зона ат5кс5мм
СМЫЧОК ≤25ум



Вафли ранга ЛиТаО3/ЛиНбО3 Опиткал



З-отрезок С-отрезка ориентаций



Диаметр 76.2±0.3мм 76.2±0.3мм



Ориентация плоская

() перпендикуляр к С±0.2°



Толщина 0.2-5мм



Качество поверхности двойной С/Д отполированное стороной 20/10,40/20



ТТВ <15ум



СМЫЧОК <30ум



 Температура Кюри 605±2°



Край отбирая кромку роудинг





Кристаллы пьезоэлектрического Кристл ЛиТаО3 особенности

Превосходное светоэлектрическое свойство
Высокий порог повреждения
Высокая температура Кюри



Кристаллы пьезоэлектрического Кристл ЛиТаО3

Спецификация Обычный Высокая точность
Материалы ЛиТаО3 (ЛТ) ЛиТаО3 (ЛТ)
Ориентация С-112°И, 36°И, 42°И±0.5° С-112°И, 36°И, 42°И±0.5°
Параллель 30 ″ 10"
Перпендикулярный 10 ′ 5'
качество поверхности 40/20 20/10
Искажение Вавефронт

λ/4@632nm



λ/8@632nm



Поверхностная плоскостность

λ/4@632nm



λ/8@632nm



Ясная апертура >90% >90%
Чамфер <0> <0>
Допуск толщины/диаметра ±0.1 мм ±0.1 мм
Максимальные размеры дя150×50мм дя150×50мм





Свойства ЛиТаО3 (ЛТ)
Тип материала Одиночное Кристл
Кристаллическая структура Тригонал, а = 5,154, к = 13.784Å
Точка плавления 1650℃
Температура Кюри 607
Дальность передачи 400 до 5000 нм
Край поглощения 270нм
Потеря на поглощении < 0="">
Р.И. отсутствие =2.176, Н.Э. =2.180 (на 0,633 µм)
отсутствие =2.131, Н.Э. =2.134 (на µм 1,2)
Плотность 7,45г/км3
Термальная проводимость 8.78кс 10-7 м2/сек
Оптически однородность ~10-5
Твердость (Мохс) 5
Эластичный коэффициент КЭ 11 2,33 (кс 1011 Н/м2)
КЭ 33 2,77 (кс 1011 Н/м2)
Диэлектрическая константа ε11/ε0 52,7
ε33/ε0 44,5
Растворимость в воде неразрешимый в воде
Коэффициенты НЛО пм/В д33 = 13,8
пм/В д22 = 2,4
пм/В д11 = 0,85
Электро-оптические коэффициенты р31 =8.4 пм/В, @633нм
р22 =20 пм/В, @633нм
р33 =30.5 пм/В, @633нм
Порог повреждения 2 МВ/cm2@532nm
Стандартный диаметр

дя150кс50мм



Вафли пьезоэлектрического Кристл LiTaO3 LiNbO3, черная вафля LT и LN для пилы 0



вопросы и ответы



Q1. Ваша компания фабрика или компания торговлей?
Мы имеем фабрику и мы также экспортируем собой торговую компанию.

 Мы субстраты изготовитель сапфира и также можем произвести много тип кристалл в вафли.


Q2. Смогли вы поставить образец?
Да, мы можем поставить образец согласно требованию к клиента.

Q3. Вы имеете запас вафли или слитков?
Мы обрабатываем много вафля и объектив размера согласно требованию клиента.

почти 3инч, стандартные вафли толщины 4инч в запасе.

  Так мы имеем немногие определить размер в запасе если общая спецификация.

К4.Вхэре ваша компания обнаружена местонахождение?
Наша компания расположенная в Шанхае, Китае. фабрика в городе укси.

Q5. Сколько времени примет для того чтобы получить продукты?
Вообще она будет принимать 1-3 недель к процессу, стандартное общее размера вафли можно деливерид в 2векс

если подгонянный размер оно, то зависите от количества и размера продуктов.
