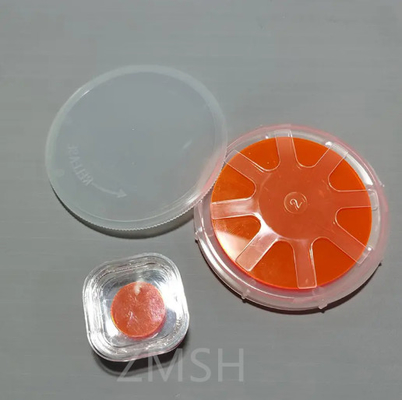

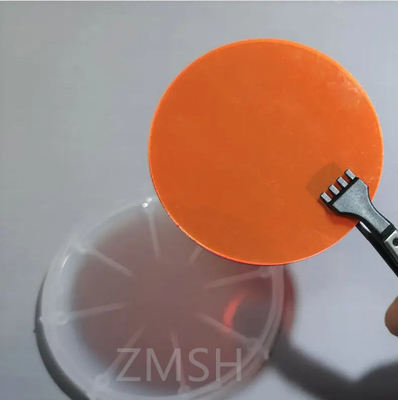

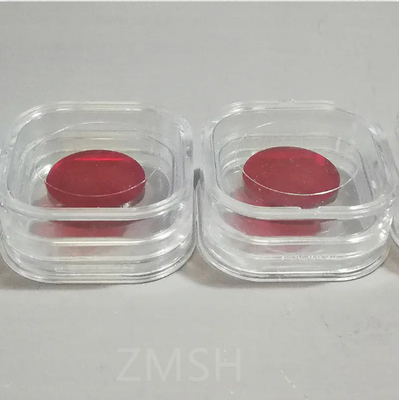

Прозрачные оранжевые бездопинговые вафли с ГаП P тип N тип 200um 350um 5G светоизлучающие

Прозрачные оранжевые бездопинговые вафли с ГаП P тип N тип 200um 350um 5G светоизлучающие

Описание:

Галлиевый фосфид GaP, важный полупроводник с уникальными электрическими свойствами, как и другие III-V соединенные материалы, кристаллизуется в термодинамически стабильной кубической структуре ZB,представляет собой оранжево-желтый полупрозрачный кристаллический материал с непрямым промежутком полосы 2.26 eV (300K), который синтезируется из 6N 7N высокочистого галлия и фосфора и выращивается в однокристалл методом Liquid Encapsulated Czochralski (LEC).Кристалл фосфида галлия допируется серью или теллуром для получения полупроводников n-типа, и цинк допированный в качестве проводимости p-типа для дальнейшей изготовления в желаемый пластинка, которая имеет применение в оптических системах, электронных и других оптоэлектронных устройств.Однокристаллический вафли GaP может быть подготовлен Epi-ready для вашего LPEВысококачественный однокристаллический галлиевый фосфид GaP пластинки p-типа,Проводимость n-типа или недопированная в Western Minmetals (SC) Corporation может предлагаться в размерах 2′′ и 3′′ (50 мм), диаметром 75 мм), ориентация <100>,<11> с поверхностной отделкой из срезанного, полированного или готового к эпи.

Особенности:

Широкий диапазон, подходящий для излучения конкретных длин волн света. GaP Wafer Отличные оптические свойства, позволяющие производить светодиоды различных цветов.
Высокая эффективность в генерировании красного, желтого и зеленого света для светодиодов.Высокая способность поглощения света на определенных длинах волн.Хорошая электропроводность, способствующая высокочастотным электронным устройствам. GaP Wafer Соответствующая тепловая стабильность для надежной производительности. Химическая стабильность, подходящая для производственных процессов полупроводников.GaP Wafer Благоприятные параметры решетки для эпитаксиального роста дополнительных слоев. Способность служить субстратом для отложения полупроводников. GaP Wafer Прочный материал с высокой теплопроводностью. Отличные оптоэлектронные возможности для фотодетекторов.Универсальность в проектировании оптических устройств для конкретных диапазонов длин волн

Технические параметры:

Применение:

Однокристаллический фосфид галлия путем нарезания, эпитаксии и других процессов может быть превращен в твердое светоизлучающее устройство, его срок службы длинный, полупостоянный.Это устройство быстро развилось и широко используется в инструментах, компьютеры и электронные часы и т. д., для цифрового дисплея или индикаторного света, он может излучать красный или зеленый свет и т. д. (длина световой волны варьируется в зависимости от допинга).Ранние светоизлучающие устройства из галлиевого арсенида требовали тока 100 миллиампер, чтобы излучать 20 миллилюментов в словоТо же устройство из галлиевого фосфида требует только 10 миллиампер тока, чтобы излучать 20 миллилюмен.Эффективность светоизлучающей трубки с фосфидом галлия, изготовленной методом эпитаксии с двумя слоями, составляет 4-5%.Уинглофф считает, что основным фактором, влияющим на эффективность галлиевых фосфатов светоизлучающих устройств, является плотность дислокации в кристалле.и световая эффективность низкая, когда плотность дислокации высока.

Прочие продукты:

Вафли с GaN:

Часто задаваемые вопросы

Вопрос: Каково торговое наименованиеВафли GaP?

A: БрендВафли GaPэто ZMSH.

Вопрос: Что такое сертификацияВафли GaP?

A: СертификацияВафли GaPэто ROHS.

В: Где находится место происхожденияВафли GaP?

A: Место происхожденияВафли GaPЭто Китай.

Вопрос: каков MOQГаП-вофли одновременно?

О: МОКВафли GaP25 штук за раз.
