Подгонянная твердость субстрата кремниевого карбида размера 9,4 части Sic для оборудования

Оставьте нам сообщение

Подгонянная твердость субстрата кремниевого карбида размера 9,4 части Sic для оборудования

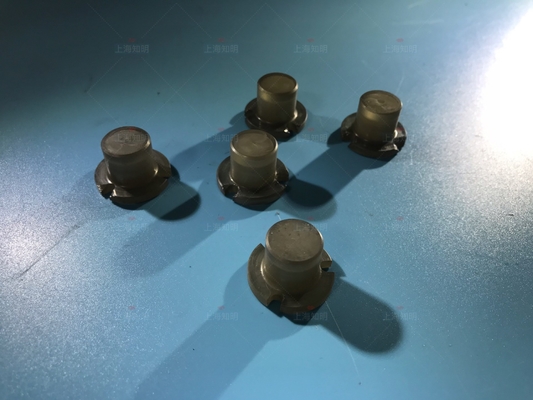

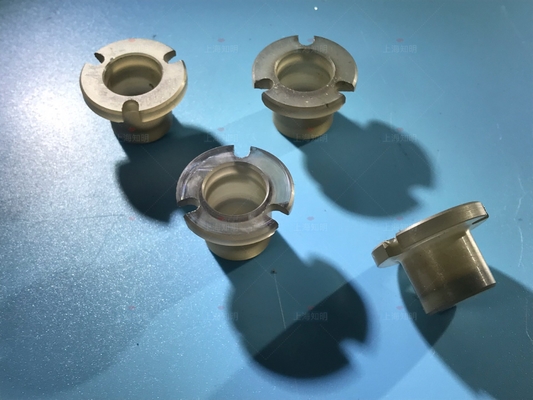

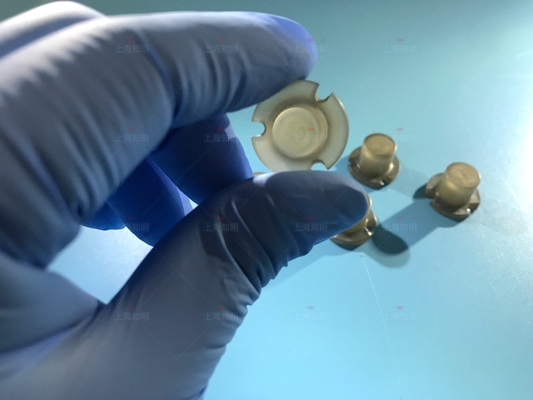

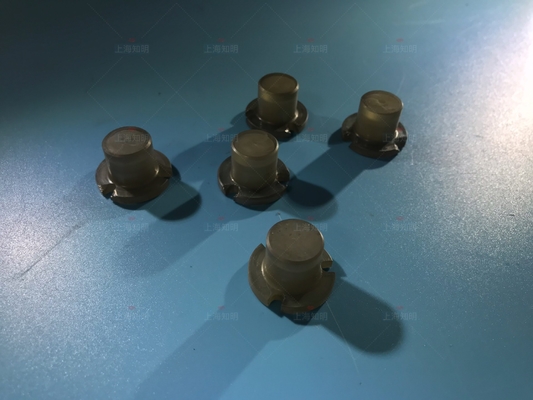

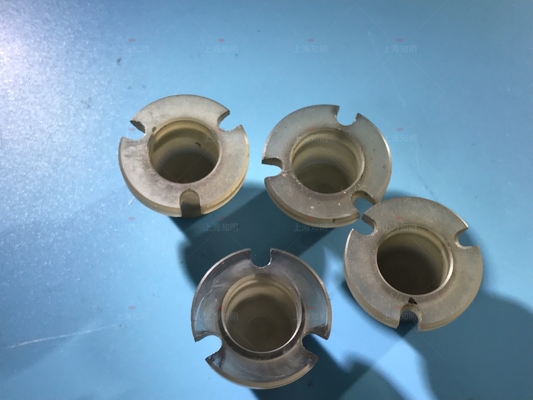

Customized Size Silicon Carbide Substrate Hardness 9.4 Sic Parts For Equipment
Customized Size Silicon Carbide Substrate Hardness 9.4 Sic Parts For Equipment Customized Size Silicon Carbide Substrate Hardness 9.4 Sic Parts For Equipment Customized Size Silicon Carbide Substrate Hardness 9.4 Sic Parts For Equipment Customized Size Silicon Carbide Substrate Hardness 9.4 Sic Parts For Equipment Customized Size Silicon Carbide Substrate Hardness 9.4 Sic Parts For Equipment

Большие изображения :  Подгонянная твердость субстрата кремниевого карбида размера 9,4 части Sic для оборудования

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: zmsh
Номер модели: Подгонянный форменному
Оплата и доставка Условия:
Количество мин заказа: 10pcs
Цена: by case
Упаковывая детали: в кассетах одиночных контейнеров вафли
Время доставки: В рамках 15days
Поставка способности: 1000pcs
Подробное описание продукта
Материал: монокристалл SiC Промышленность: полупроводниковый пластинка,
Заявления: Устройство, эпи-готовый пластинка, 5G, электроника, детектор, Цвет: Зеленый, синий, белый.
на заказ: ОК Тип: 4H-N,6H-N
Выделить:

субстрат кремниевого карбида

,

вафля сик

10х10мм 5х5мм специальные квадратные сиковые подложки, 1 дюймовые сиковые пластинки, кристаллические чипы, полупроводниковые подложки, 6H-N SIC, высокочистый карбид кремния
- - - - - - - - - - - -
Мы предлагаем полупроводниковые материалы, особенно для SiC-вофлеров, SiC-подставок политипов 4H и 6H в различных классах качества для исследователей и промышленных производителей.У нас хорошие отношения с заводом по выращиванию кристаллов SiC и, мы также владеем технологией обработки SiC пластин, создали производственную линию для производителя SiC субстрата и SiC пластин.Как профессиональная компания, в которую инвестировали ведущие производители из областей передовых и высокотехнологичных материалов, государственные институты и Китайская полупроводниковая лаборатория., мы стремимся постоянно улучшать качество пластинки SiC, в настоящее время субстаты и разрабатывать крупные подложки.

Области применения
1 высокочастотные и мощные электронные устройства диоды Schottky, JFET, BJT, PiN,
диоды, IGBT, MOSFET
2 оптоэлектронные устройства: в основном используются в GaN/SiC синий светодиодный материал субстрата (GaN/SiC)

Преимущество
• Низкое несоответствие решетки• Высокая теплопроводность

• Низкое потребление энергии

• Отличные временные характеристики

• Высокий разрыв полосы

Подложки и детали из карбида кремния (SiC), известные своей удивительной твердостью 9,4 по шкале Моха,очень востребованы для использования в различных промышленных и научных приложенияхИх исключительные механические, тепловые и химические свойства делают их идеальными для среды, где долговечность и производительность в экстремальных условиях являются критическими.

  1. Производство полупроводников: SiC-субстраты широко используются в производстве высокомощных полупроводников с высокой температурой, таких как MOSFET, диоды Шоттки и инверторы мощности.Специализированные размеры SiC-субстратов особенно полезны для конкретных требований к устройствам в таких отраслях, как возобновляемая энергия (солнечные инверторы), автомобильной (электрические транспортные средства) и аэрокосмической (авиатехника).

  2. Части оборудования: Сирциний с высокой твердостью и износостойкостью делает его отличным материалом для производства деталей, используемых в машинах и промышленном оборудовании.Должен выдерживать высокую напряженность, экстремальной жары и коррозионных веществ, что делает долговечность и устойчивость к тепловым ударам SiC ‰ необходимыми.

  3. Оптика и фотоника: SiC также используется в производстве оптических компонентов и зеркал для высокоточного оборудования, особенно в условиях высокой температуры.Его тепловая устойчивость обеспечивает надежную работу научных приборов, лазеров и других чувствительных приложений.

Подводя итог, индивидуальные подложки и детали SiC предлагают непревзойденную твердость, теплостойкость и химическую инертность, что делает их неоценимыми в различных высокотехнологичных отраслях промышленности.


Размер 2 дюйма для сиковых субстратов

2 дюйма диаметром Кремниевый карбид (SiC) Спецификация подложки
Уровень Степень MPD 0 Уровень производства Уровень исследования Скриншоты
Диаметр 500,8 мм±0,2 мм
Толщина 330 мкм±25 мкм или 430 мкм±25 м или 1000 мкм±25 м
Ориентация пластинки За осью: 4,0° в сторону <1120> ±0,5° для 4H-N/4H-SI На оси: <0001>±0,5° для 6H-N/6H-SI/4H-N/4H-SI
Плотность микротруб ≤ 0 см-2 ≤ 5 см-2 ≤ 15 см-2 ≤ 100 см-2
Сопротивляемость 4H-N 00,015-0,028 Ω•см
6H-N 00,02 ~ 0,1 Ω•см
4/6H-SI ≥1E5 Ω·cm
Первичная квартира {10-10} ± 5,0°
Первичная плоская длина 180,5 мм±2,0 мм
Вторичная плоская длина 100,0 мм±2,0 мм
Вторичная плоская ориентация Кремний сверху: 90° CW. от Prime flat ±5.0°
Исключение краев 1 мм
TTV/Bow/Warp ≤10μm /≤10μm /≤15μm
Грубость Польский Ra≤1 nm
CMP Ra≤0,5 нм
Трещины от высокоинтенсивного света Никаких 1 допустимо, ≤2 мм Кумулятивная длина ≤ 10 мм, одиночная длина ≤ 2 мм
Шестерковые пластинки с высокой интенсивностью света Кумулятивная площадь ≤ 1% Кумулятивная площадь ≤ 1% Кумулятивная площадь ≤ 3%
Политипные зоны по интенсивности света Никаких Совокупная площадь ≤ 2% Совокупная площадь ≤ 5%
Подразнения от высокоинтенсивного света 3 царапины до 1 × диаметром вафы совокупная длина 5 царапин до 1 × диаметр пластины, суммарная длина 5 царапин до 1 × диаметр пластины, суммарная длина
Крайний чип Никаких 3 допускаются, ≤0,5 мм каждый 5 допускается, ≤ 1 мм каждый

размер изображения: 10x10x0,5 мм,
допустимость: ± 0,03 мм
глубина матча x ширина: 0,4 ммх0,5 мм
Тип: полу-H
поверхность: полированная (ssp или dsp)
Ра:0.5 нм

Подгонянная твердость субстрата кремниевого карбида размера 9,4 части Sic для оборудования 0Подгонянная твердость субстрата кремниевого карбида размера 9,4 части Sic для оборудования 1

Частые вопросы

1Вопрос: что это за посылка?
О: мы предоставляем автоматическую адсорбционную пленку в качестве пакета.
2Вопрос: Какой срок оплаты?
О: Наш срок оплаты T / T 50% заранее, 50% до доставки.
3Вопрос: Как я могу получить образцы?
A:Becauce продуктах индивидуальной формы, мы надеемся, что вы можете заказать мини-лот в качестве образца.
4.Вопрос:Как скоро мы сможем получить образцы?
Мы отправляем образцы через 10-25 дней после подтверждения.
5Вопрос: Как работает ваш завод в отношении контроля качества?
Ответ:Качество на первом месте - это наш девиз.
С самого начала и до самого конца.
