материал GaN одиночного Кристл размера 2-4inch HVPE GaN подгонянный вафлей свободно стоящий

Name: материал GaN одиночного Кристл размера 2-4inch HVPE GaN подгонянный вафлей свободно стоящий
Brand: SHANGHAI FAMOUS TRADE CO.,LTD
SKU: ГаН-не-приполюсный
Price: 150.00 USD
Availability: InStock

Детали продукта

Место происхождения: Китай

Фирменное наименование: zmkj

Номер модели: ГаН-не-приполюсный

Условия оплаты и доставки

Количество мин заказа: 1PC

Цена: by case

Упаковывая детали: одиночный случай вафли в комнате чистки 100 рангов

Время доставки: 2-4 Weeks

Условия оплаты: L / C, T / T

Получите самую лучшую цену

Детали продукта

Характер продукции

Выделить:
                                                                                                                                                                                                                                                                                                                ган субстрат, ган шаблон


Материал:	Кристалл GaN одиночный	Метод:	HVPE
Размер:	10x10mm, 5x5mm	Толщина:	350um
Индустрия:	Приведенный LD, прибор лазера, детектор,	Поверхность:	спойте или двойная сторона poliseed
Ранг:	для LD	Тип:	Неполярные Freestanding субстраты GaN

Материал:	Кристалл GaN одиночный
Метод:	HVPE
Размер:	10x10mm, 5x5mm
Толщина:	350um
Индустрия:	Приведенный LD, прибор лазера, детектор,
Поверхность:	спойте или двойная сторона poliseed
Ранг:	для LD
Тип:	Неполярные Freestanding субстраты GaN

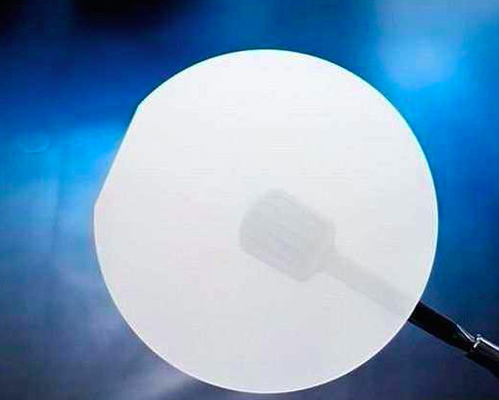

материал GaN одиночного Кристл размера 2-4inch HVPE GaN подгонянный вафлей свободно стоящий

2-дюймовый шаблон подложек GaN, пластина GaN для светодиодов, полупроводниковая пластина нитрида галлия для ld, шаблон GaN, пластина GaN mocvd, отдельно стоящие подложки GaN индивидуального размера, пластина GaN небольшого размера для светодиодов, пластина нитрида галлия mocvd 10x10 мм, 5x5 мм, 10x5 мм GaN вафли, неполярные отдельно стоящие подложки GaN (плоскость а и плоскость м)

Характеристики пластины GaN

Продукт

Подложки из нитрида галлия (GaN)

Описание продукта:

Шаблон Saphhire GaN представлен методом эпитаксиальной гидридной газофазной эпитаксии (HVPE).В процессе HVPE кислота образуется в результате реакции GaCl, которая, в свою очередь, реагирует с аммиаком с образованием расплава нитрида галлия.Эпитаксиальный шаблон GaN представляет собой экономичный способ замены монокристаллической подложки из нитрида галлия.

Технические параметры:

Размер	2 "круглый; 50 мм ± 2 мм
Позиционирование продукта	Ось С <0001> ± 1,0.
Тип проводимости	N-тип ＆ P-тип
Удельное сопротивление	R <0,5 Ом-см
Обработка поверхности (лицо Ga)	как выращено
среднеквадратичное значение	<1нм
Доступная площадь поверхности	> 90%

Технические характеристики:

Эпитаксиальная пленка GaN (C Plane), N-типа, 2"*30 мкм, сапфир;

Эпитаксиальная пленка GaN (C Plane), N-типа, 2"*5 мкм сапфир;

Эпитаксиальная пленка GaN (R Plane), N-типа, 2"*5 мкм сапфир;

Эпитаксиальная пленка GaN (M Plane), N-типа, 2"*5 мкм сапфир.

пленка AL2O3 + GaN (легированный Si N-типа);Пленка AL2O3 + GaN (легированный Mg P-типа)

Примечание: по требованию заказчика особое расположение и размер вилки.

Стандартная упаковка:

1000 чистых помещений, 100 чистых мешков или упаковка в одной коробке

материал GaN одиночного Кристл размера 2-4inch HVPE GaN подгонянный вафлей свободно стоящий 0

Приложение

GaN можно использовать во многих областях, таких как светодиодный дисплей, обнаружение и визуализация высоких энергий,
Лазерный проекционный дисплей, силовое устройство и т. д.

Лазерный проекционный дисплей, силовое устройство и т. д.
Хранение даты
Энергоэффективное освещение
Полноцветный жидкокристаллический дисплей
Лазерные проекции
Высокоэффективные электронные устройства
Высокочастотные микроволновые устройства
Высокоэнергетическое обнаружение и воображение
Новая энергетическая водородная технология
Обнаружение окружающей среды и биологическая медицина
Источник света в терагерцовом диапазоне

материал GaN одиночного Кристл размера 2-4inch HVPE GaN подгонянный вафлей свободно стоящий 1

Технические характеристики:

Спецификация шаблона GaN

материал GaN одиночного Кристл размера 2-4inch HVPE GaN подгонянный вафлей свободно стоящий 2

2~4-дюймовый отдельно стоящий GaN файл спецификации

Элемент	GaN-FS-CU-C50	GaN-FS-CN-C50	GaN-FS-C-SI-C50
Размеры	е 50,8 мм ± 1 мм
Толщина	350 ± 25 часов
Полезная площадь поверхности	> 90%
Ориентация	C-плоскость (0001) под углом к оси M 0,35° ± 0,15°
Ориентация Квартира	(1-100) ±0,5°, 16,0 ±1,0 мм
Плоская вторичная ориентация	(11-20) ±3°, 8,0 ±1,0 мм
TTV (общее изменение толщины)	< 15 часов вечера
ПОКЛОН	< 20 вечера
Тип проводимости	N-тип	N-тип	Полуизолирующий (легированный Fe)
Сопротивление (300K)	< 0,1 Ом・см	< 0,05 Ом・см	>106 Ом・см
Плотность дислокации	От 1х105 см-2 до 3х106 см-2
Полировка	Передняя поверхность: Ra < 0,2 нм (полированная);или < 0,3 нм (полировка и обработка поверхности для эпитаксии)
	Задняя поверхность: 0,5~1,5 мкм;опция: 1~3 нм (мелкий помол);< 0,2 нм (полированный)

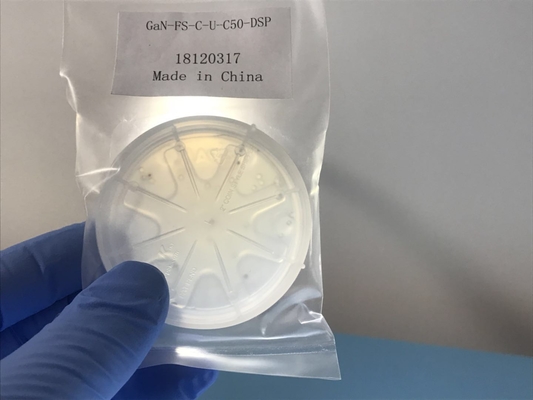

Упаковка	Упакованы в чистых помещениях класса 100, в одиночные вафельные контейнеры, в атмосфере азота.

размер	4-дюймовые подложки GaN
Элемент	GaN-FS-N
Размеры размер	Ф 100,0 мм ± 0,5 мм
Толщина подложки	450 ± 50 мкм
Ориентация подложки	Ось C(0001) по оси M 0,55± 0,15°
польский	ССП или ДСП
Метод	ВДПЭ
ПОКЛОН	<25UM
ТТВ	<20 мкм
Шероховатость	<0,5 нм
удельное сопротивление	0,05 Ом.см
Легирующая примесь	Си
(002) ПШПМ и (102) ПШПВ	<100 угл.
Количество и максимальный размер отверстий и ямы	Производственный класс ≤23@1000 мкм; Исследовательский класс ≤68@1000 мкм
Количество и максимальный размер отверстий и ямы	Манекен класса ≤112@1000 мкм
Полезная площадь	Р-уровень>90%;Уровень R>80%: Уровень D>70% (исключение краевых и макродефектов)

	Неполярные отдельно стоящие подложки GaN (а-плоскость и м-плоскость)
Элемент	GaN-FS-а	GaN-ФС-м
Размеры	5,0 мм × 5,5 мм
	5,0 мм×10,0 мм
	5,0 мм × 20,0 мм
	Индивидуальный размер
Толщина	330 ± 25 мкм
Ориентация	а-плоскость ± 1°	м-плоскость ± 1°
ТТВ	≤15 мкм
ПОКЛОН	≤20 мкм
Тип проводимости	N-тип
Сопротивление (300K)	< 0,5 Ом·см
Плотность дислокации	Менее 5x106 см-2
Полезная площадь поверхности	> 90%
Полировка	Передняя поверхность: Ra <0,2 нм.Epi-ready полированный
	Задняя поверхность: мелкозернистая
Упаковка	Упакованы в чистых помещениях класса 100, в одиночные вафельные контейнеры, в атмосфере азота.

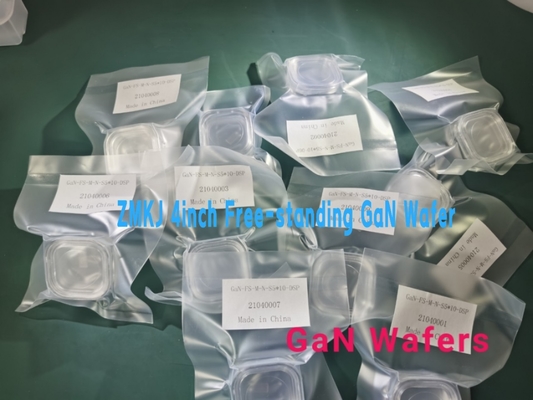

2.ZMKJ поставляет пластины GaN для микроэлектроники и оптоэлектроники диаметром от 2 до 4 дюймов.

Эпитаксиальные пластины GaN, выращенные методом HVPE или MOCVD, могут использоваться в качестве идеальной и превосходной подложки для высокочастотных, высокоскоростных и мощных устройств.В настоящее время мы можем предложить эпитаксиальные пластины GaN для фундаментальных исследований и разработки устройств, включая шаблоны GaN, AlGaN.

и InGaN.Помимо стандартной пластины на основе GaN, вы можете обсудить структуру эпитаксиального слоя.

материал GaN одиночного Кристл размера 2-4inch HVPE GaN подгонянный вафлей свободно стоящий 4
