Подгонянное рассогласование решетки обломока Сик квадрата размера низкое с высоко термальным
  • Подгонянное рассогласование решетки обломока Сик квадрата размера низкое с высоко термальным
  • Подгонянное рассогласование решетки обломока Сик квадрата размера низкое с высоко термальным
  • Подгонянное рассогласование решетки обломока Сик квадрата размера низкое с высоко термальным
  • Подгонянное рассогласование решетки обломока Сик квадрата размера низкое с высоко термальным
  • Подгонянное рассогласование решетки обломока Сик квадрата размера низкое с высоко термальным

Подгонянное рассогласование решетки обломока Сик квадрата размера низкое с высоко термальным

Место происхождения Китай
Фирменное наименование zmsh
Номер модели 10x10mm
Детали продукта
Материал:
кристалл сик одиночный
промышленность:
вафля полупроводника,
Применения:
прибор, епи-готовая вафля, 5Г, производительность электроники, детектор,
цвет:
зеленый, голубой, белый
Индивидуальные:
О'КЕЙ
Тип:
4Х-Н, 6Х-Н
Высокий свет:

вафля сик

,

субстрат сик

Характер продукции

10кс10мм 5кс5мм подгоняло квадратные субстраты сик, вафли 1инч сик, обломоки сик кристаллические, субстраты полупроводника сик, вафлю 6Х-Н СИК, вафлю кремниевого карбида особой чистоты
----------------------------------------------------------------------------------------------------------------------------
мы предлагаем материалы полупроводника, особенно для вафли СиК, подсостояния СиК полытыпе 4Х и 6Х в различных качественных рангах для изготовителей исследователя и индустрии. Мы имеем хорошее отношение с фабрикой выращивания кристаллов СиК и, мы имеем также имеем технологический прочесс вафли СиК, установленный производственной линии к субстрату СиК изготовителя и вафле СиК. По мере того как профессиональная компания проинвестированная ведущими изготовителями от полей предварительных и высокотехнологичных материальных институтов исследования и государства и лаборатории полупроводника Китая, мы посвящена непрерывно для того чтобы улучшать качество вафли СиК, в настоящее время подсостояний и начинать крупноразмерные субстраты.

Зоны применения
1 диод Шотткы электронных устройств частоты коротковолнового диапазона и наивысшей мощности, ДЖФЭТ, БДЖТ, ПиН,
диоды, ИГБТ, МОСФЭТ
2 электронно-оптических прибора: главным образом использованный в СИД материала субстрата СИД ГаН/СиК голубом (ГаН/СиК)
Подгонянное рассогласование решетки обломока Сик квадрата размера низкое с высоко термальным 0


Адвантагемент
• Низкое рассогласование решетки• Высокая термальная проводимость

• Потребление низкой мощности

• Превосходные переходные характеристики

• Высокий зазор диапазона


общий размер 2инч для субстратов сик

спецификация субстрата кремниевого карбида диаметра 2инч (СиК)
РангЗеро ранг МПДРанг продукцииРанг исследованияФиктивная ранг

Диаметр50,8 мм±0.2мм

Толщина330 μм±25μм или 430±25ум или 1000ум±25ум

Ориентация вафлиС оси: 4.0° к <1120> ±0.5° для 4Х-Н/4Х-СИ на оси: <0001>±0.5° для 6Х-Н/6Х-СИ/4Х-Н/4Х-СИ

Плотность Микропипесм-2 ≤0см-2 ≤5см-2 ≤15см-2 ≤100

Резистивность4Х-Н0.015~0.028 Ω•см

6Х-Н0.02~0.1 Ω•см

4/6Х-СИ≥1Э5 Ω·см

Основная квартира{10-10} ±5.0°

Основная плоская длина18,5 мм±2.0 мм

Вторичная плоская длина10.0мм±2.0 мм

Вторичная плоская ориентацияКремний лицевой: 90° КВ. от основного плоского ±5.0°

Исключение края1 мм

ТТВ/Бов /Warp≤10μм/≤10μм/≤15μм

ШершавостьПольское Ра≤1 нм

КМП Ра≤0.5 нм

Отказы светом высокой интенсивностиНикакие1 позволенный, ≤2 ммКумулятивное ≤ 10мм длины, одиночное лентх≤2мм


Плиты наговора светом высокой интенсивностиКумулятивная область ≤1%Кумулятивная область ≤1%Кумулятивная область ≤3%

Зоны Полытыпе светом высокой интенсивностиНикакиеКумулятивная область ≤2%Кумулятивная область ≤5%


Царапины светом высокой интенсивности3 царапины к длине диаметра 1×вафер кумулятивной5 царапин к длине диаметра 1×вафер кумулятивной5 царапин к длине диаметра 1×вафер кумулятивной


обломок краяНикакие3 позволенного, ≤0.5 мм каждое5 позволенных, ≤1 мм каждое



размер изображения: 10кс10кс0.5ммт,
допуск: ±0.03мм
ширина глубины кс спички: 0.4ммкс0.5мм
ТИП: 4Х-семи
поверхность: отполированный (ссп или дсп)
Ра: 0.5нм

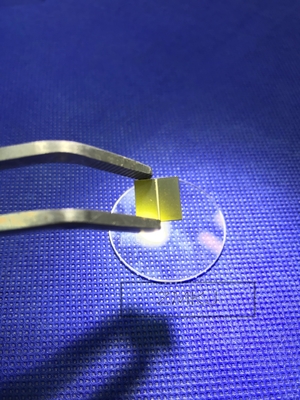

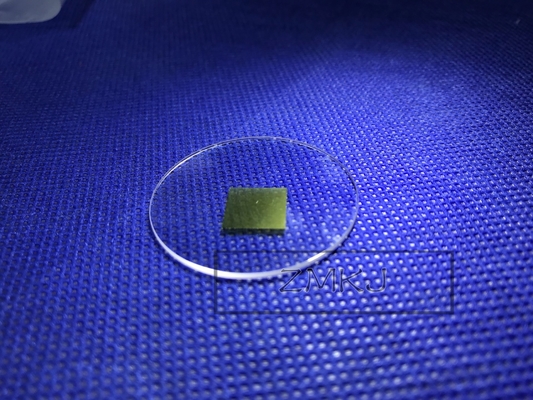

Подгонянное рассогласование решетки обломока Сик квадрата размера низкое с высоко термальным 1Подгонянное рассогласование решетки обломока Сик квадрата размера низкое с высоко термальным 2

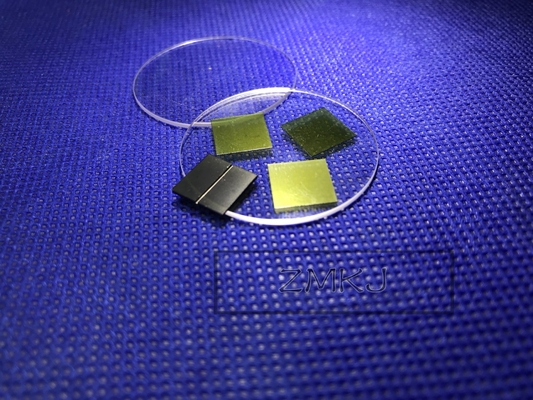

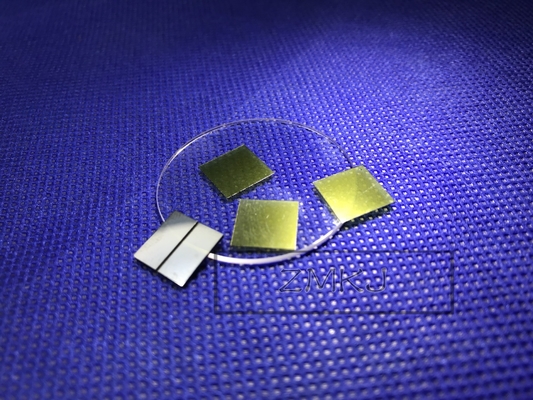

Подгонянное рассогласование решетки обломока Сик квадрата размера низкое с высоко термальным 3Подгонянное рассогласование решетки обломока Сик квадрата размера низкое с высоко термальным 4

вопросы и ответы

1. К: Что ваш пакет? Они безопасны?
А: мы обеспечиваем автоматическую коробку фильма адсорбцией как пакет.
2.К: Что ваше условие оплаты?
А: Наше условие оплаты Т/Т 50% заранее, 50% перед доставкой.
3.К: Как могу я получить некоторые образцы?
А: Бекаусе подгоняло продукты формы, мы надеется что вы может приказать минимальную серию как образец.
4.К: Сколько времени время мы можем получить образцы?
А: Мы отправляем образцы в 10 - 25 дней после того как вы подтверждаете.
5.К: Как ваша фабрика делает относительно проверки качества?
А: Качество сперва наш девиз, большое значение присоединения работников всегда к качеству контролируя от
очень начало к очень концу.
