Свободные стоящие субстраты GaN полупроводника вафли нитрида галлия
  • Свободные стоящие субстраты GaN полупроводника вафли нитрида галлия
  • Свободные стоящие субстраты GaN полупроводника вафли нитрида галлия
  • Свободные стоящие субстраты GaN полупроводника вафли нитрида галлия

Свободные стоящие субстраты GaN полупроводника вафли нитрида галлия

Место происхождения Китай
Фирменное наименование zmsh
Сертификация ROHS
Номер модели GaN-НА-GaN
Детали продукта
Материал:
Вафля epi GaN одиночная кристаллическая
Индустрия:
Вафля полупроводника, СИД
Применение:
полупроводниковое устройство, вафля LD, вафля СИД, детектор исследователя, лазер,
ТИП:
свободно--stading N типа GaN
подгонянный:
ок
размер:
общее 2inchx0.35mmt
толщина:
400±50um
слой:
1-25UM
Плотность дислокации:
<1e7cm-2>
Высокий свет:

Вафля нитрида галлия полупроводника

,

Вафля полупроводника PIN

,

Вафля галлия субстратов GaN

Характер продукции

вафля GaN нитрида галлия метода 2inch HVPE, свободные субстраты для applicaion СИД, обломоки GaN положения GaN размера 10x10mm, вафля HVPE GaN

2inch GaN-НА-GaN вафлях PIN на свободно стоящих субстратах GaN



Около GaN-на-GaN особенности введите

Вертикальные приборы силы GaN имеют потенциал революционизировать индустрию прибора силы, особенно в применениях с высоковольтными требованиями, как вертикальные приборы GaN над 600 V. в зависимости от физических свойств материала, приборы GaN имеют более низкое на-сопротивление на, который дали пробивном напряжении чем традиционные основанные на кремни приборы силы и вытекая чистые приборы силы кремниевого карбида. Горизонтальные приборы силы GaN, т.е. транзисторы подвижности GaN-на-кремния высокие (HEMTs), состязаются с приборами кремния в рынке низшего напряжения, и GaN главно, которое также доказывает превосходство материалов GaN.
Ожидано, что состязают вертикальные приборы силы GaN с чистыми приборами силы кремниевого карбида в высоковольтном рынке. В первых 2 летах, приборы SiC приобретали некоторый удельный вес на рынке в высоковольтном рынке применения, и некоторые компании расширяли продукцию 6 дюймов и 8 дюймов SiC. В отличие, вертикальные приборы GaN пока не имеющиеся на рынке, и очень немногие поставщики могут вырасти вафли GaN 4 дюймов диаметра. Увеличение поставки высококачественных вафель GaN критическое к развитию вертикальных приборов GaN.
Высоковольтные приборы силы сделали из нитрида галлия имеют 3 потенциальных преимущества:
1. Под, который дали пробивным напряжением, теоретическое на-сопротивление порядок величины более небольшой. Поэтому, меньше силы потеряна в прямом смещающем напряжении и выход по энергии выше.

Во-вторых, под, который дали пробивным напряжением и на-сопротивлением, размер изготовленного прибора более небольшой. Небольшой размер прибора, больше приборы можно сделать из одиночной вафли, которая уменьшает цену. К тому же, большинств применения требуют более небольших обломоков.
3. нитрид галлия имеет преимущество в максимальной равочей частоте прибора, и частота определена материальными свойствами и дизайном прибора. Обычно самая высокая частота кремниевого карбида о 1MHz или, пока приборы силы сделали из нитрида галлия могут работать на более высоких частотах, как десятки MHz. Работать на более высоких частотах полезен для уменьшения размера пассивных компонентов, таким образом уменьшая размер, вес и цену системы преобразования силы.
Вертикальные приборы GaN все еще в этапе научных исследований и разработки, и индустрия пока не достигала консенсус на структуре оптимального прибора силы GaN вертикального. 3 структуры прибора основного направления включают транзистор электрона настоящей апертуры вертикальный (CAVET), транзистор влияния поля канавы (FET канавы) и транзистор влияния поля ребра (FET ребра). Все структуры прибора содержат низкий N-данный допинг слой как слой смещения. Этот слой очень важен потому что толщина слоя смещения определяет пробивное напряжение прибора. К тому же, концентрация электрона играет роль в достигать теоретического самого низкого на-сопротивления. важная роль.

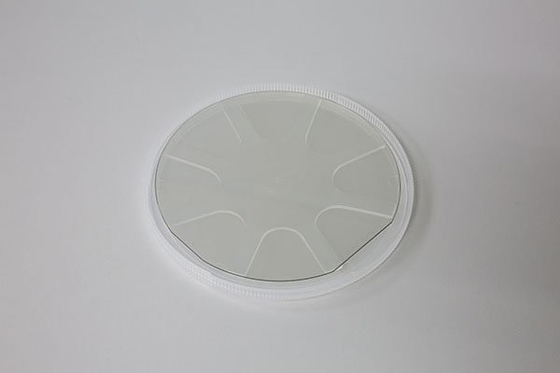

Свободные стоящие субстраты GaN полупроводника вафли нитрида галлия 0

Применения

  1. - Различное СИД: белое СИД, фиолетовое СИД, ультрафиолетов СИД, голубое СИД
  2. - Экологическое обнаружение
  3. Субстраты для эпитаксиального роста MOCVD etc
  4. - Лазерные диоды: фиолетовый LD, зеленый LD для ультра небольших репроекторов.
  5. - Электронные устройства силы
  6. - Высокочастотные электронные устройства
  7. Дисплей проекции лазера, прибор силы, etc.
  8. Хранение даты
  9. С низким энергопотреблением освещение
  10. Электронные устройства высокой эффективности
  11. Новая технология водопода solor энергии
  12. Диапазон terahertz источника света

Спецификации для GaN-на-GaN субстратов для каждой ранга







2" субстраты GaN
Деталь GaN-FS-N
Размер размеров ± 0.5mm Ф 50.0mm
Толщина субстрата 400 µm ± 30
Ориентация субстратаC-ось (0001) к M-оси 0.55± 0.15°
ПольскийSSP или DSP

Структура Epilyaer0.5um pGaN/20um iGaN/2um nGaN/FS-GaN
Epi thickness/STD 1~25um/<3>
Шершавость <0>
Плотность Discolation <1x107cm-2>
концентрация несущей pGaN >1E17CM-3;
концентрация несущей iGaN > 1E17CM-3;
концентрация несущей nGaN >1E17CM-3;

Годная к употреблению область P level>90%; R level>80%: Dlevel>70% (исключение дефектов края и макроса)

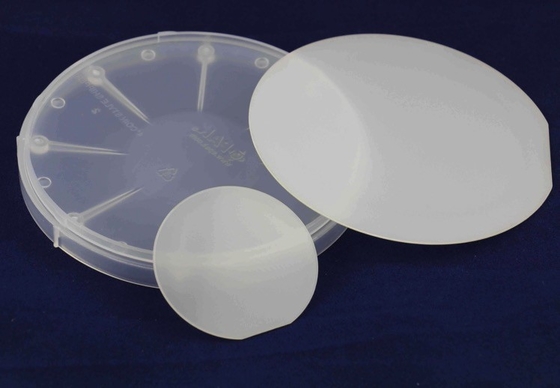

Свободные стоящие субстраты GaN полупроводника вафли нитрида галлия 1Свободные стоящие субстраты GaN полупроводника вафли нитрида галлия 2



Наши обслуживания

1. Изготовление и надувательство фабрики сразу.

2. Быстро, точные цитаты.

3. Ответьте к вам не позднее 24 рабочие часы.

4. ODM: Подгонянный дизайн доступен.



5. Скорость и драгоценная доставка.



вопросы и ответы

Q: Там любые запас или стандартный продукт?

: Да, общий размер как нормальный размер like2inch 0.3mm всегда в запасах.



Q: Как о политике образцов?

: к сожалению, но предложите что вы может купить некоторый размер 10x10mm назад для теста во первых.



Q: Если я сделайте заказ заказ теперь, то сколько времени он был бы прежде чем я получил доставку?

: нормальный размер в запасе в 1weeks можно выразить после оплаты.

 и наше условие оплаты депозит 50% и левые перед доставкой.

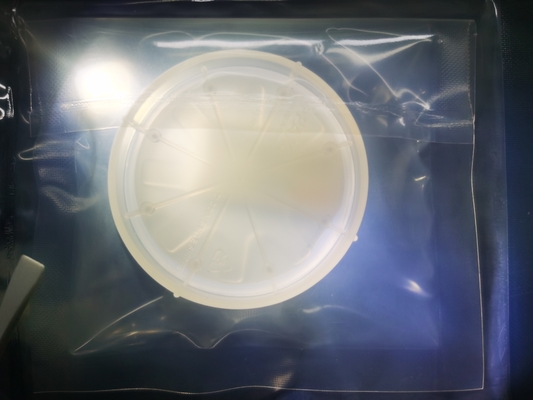

Свободные стоящие субстраты GaN полупроводника вафли нитрида галлия 3
